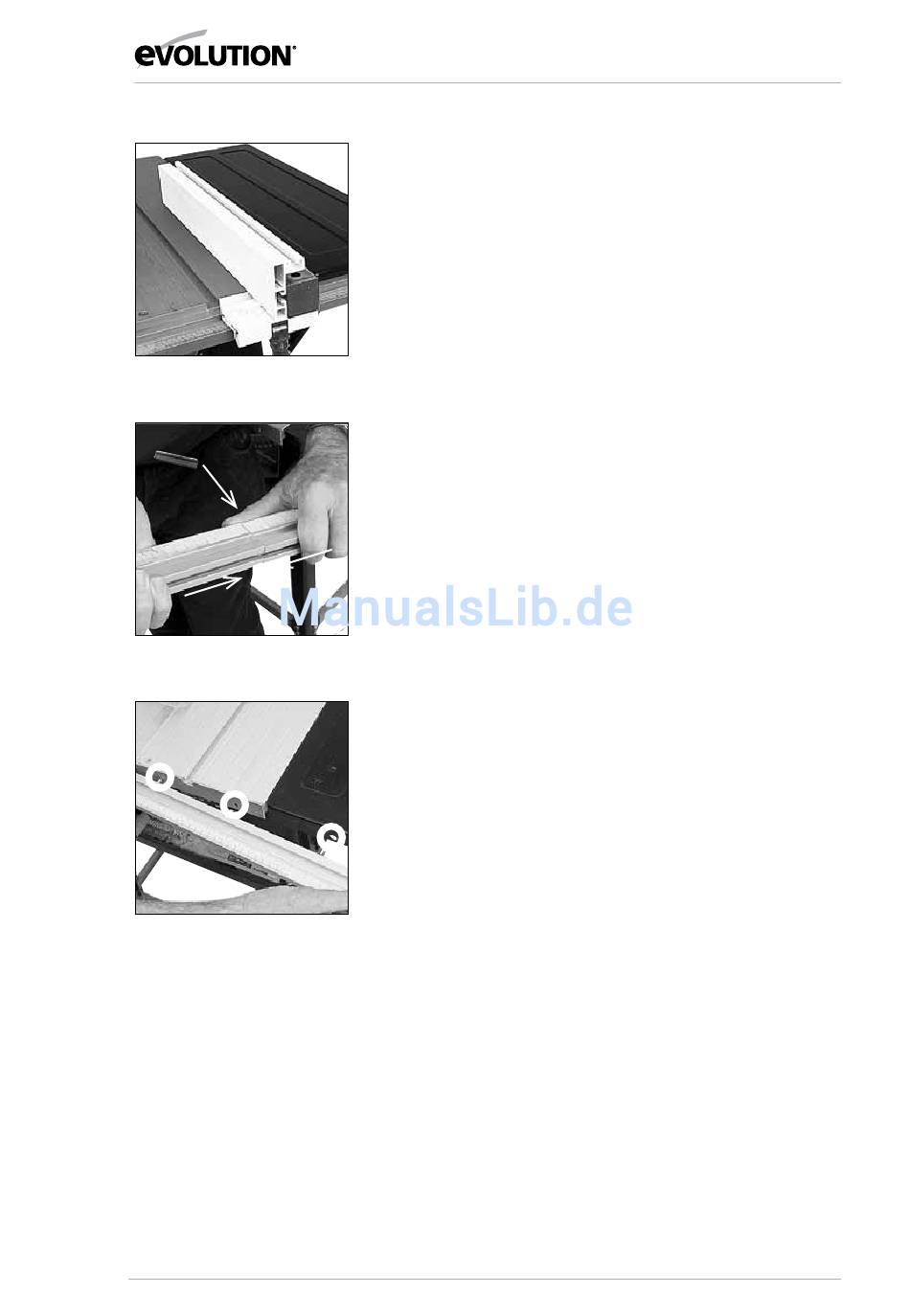

Abb 9
Abb 10
Abb 11
4. Zusammenbau des Parallelanschlags
Die Parallelanschlagführung hat eine verstellbare
Aluminiumstirnplatte. Für den Normalgebrauch sollte
diese an dem Stahlträger des Parallelanschlags mit der
tiefen (60mm) Seite in vertikaler Position und auf der
linken Seite des Trägers befestigt sein. Siehe Abb. 9.
1. Platzieren Sie die zwei ø6mm x 60mm Rundkopf-
Schienenschrauben in den beiden Durchgangslöchern
im Träger, die Rundköpfe nach links.
2. Bewegen Sie Unterlegscheiben und Flügelmuttern (nur um
ein paar Gewindegänge) auf die rechte Seite des Trägers.
3. Schieben Sie die Aluminiumstirnplatte
auf die Schraubenköpfe.
4. Ziehen Sie die zwei Flügelmuttern fest.
Bitte beachten Sie: Die Lupe in der
Parallelanschlagklemme muss sichtbar sein.
5. die Anschlagschiene
Bitte beachten Sie: Die Anschlagschiene liegt in zwei Teilen
bei, die ineinander geschoben werden können. Siehe Abb. 10.
Die sechs ø6mm x 15mm Rundkopf-Schienenschrauben sind in
den Kanal auf der Rückseite der Anschlagschiene zu schieben.
1. Schieben Sie die Anschlagschiene
bis zur Vorderseite des Geräts.
2. Positionieren Sie die sechs Schrauben so, dass sie mit den
sechs Löchern fluchten (eines in jeder Verlängerung und vier im
Hauptaluminiumtisch). Siehe Abb. 11.
3. Befestigen Sie die Anschlagschiene mittels Unterlegscheiben
und ø6mm Muttern. Ziehen Sie sie nur mit der Hand fest.

JuSTIEruNG

Achtung! Bei Ausführung des folgenden Vorgangs darf das
Gerät nicht ans Stromnetz angeschlossen sein. Zum präzisen
Ablesen der Skala muss die Anschlagschiene
korrekt positioniert sein.
