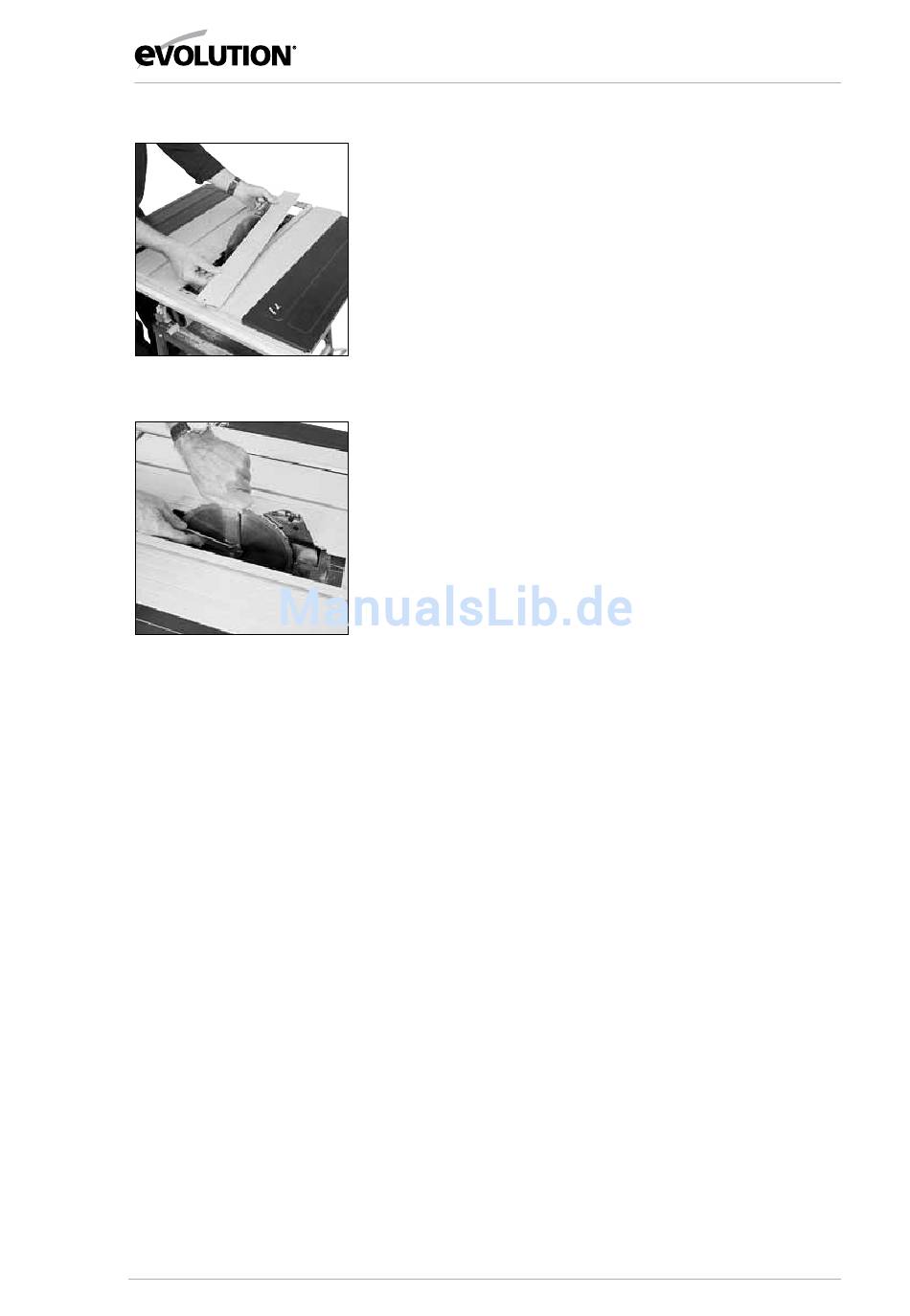

Abb 33
Abb 34
AuSTAuSCh dES SÄGEBLATTS
Bitte beachten Sie: Der Benutzer sollte beim Umgang mit oder
Austauschen des Gerätesägeblatts Schutzhandschuhe tragen.
1. Trennen Sie das Gerät vom Stromnetz.
2. Entfernen Sie den Blattschutz (siehe Montage 7).
3. Entfernen Sie die Tischzugriffsplatte, indem Sie die
zwei Senkkopfschrauben an beiden Enden der
Zugriffsplatte entfernen. Heben Sie die Platte ab und bewahren
Sie diese und die Befestigungsschrauben sorgfältig für später
auf. Siehe Abb. 33.
4. Heben Sie das Sägeblatt in seine höchste Position an.
5. Benutzen Sie die beiden mitgelieferten
Blattaustauschwerkzeuge, eines zum Halten der Motorwelle
und das andere zum Lösen der Wellenmutter. Siehe Abb. 34.
6. Entfernen Sie Mutter, äußeren Flansch und Sägeblatt.
7. Setzen Sie das neue Blatt ein. Stellen Sie sicher, dass die
Zähne zur Vorderseite der Säge gerichtet sind und der Pfeil
auf dem Blatt in einer Linie mit der Motorrichtung liegt.
8. Setzen Sie den äußeren Flansch und die Mutter wieder ein
und ziehen Sie sie mit den mitgelieferten Schraubenschlüsseln
fest. Überprüfen Sie, ob beide Blattflansche mit dem Sägeblatt
in Kontakt sind.
9. Setzen Sie die Tischzugriffsplatte und deren
Befestigungsschrauben wieder ein. Stellen Sie sicher,
dass die Befestigungsschrauben richtig sitzen.
10. Bringen Sie den Blattschutz wieder an.
reinigung: Das Gerät ist nach jedem Gebrauch zu reinigen.
Entfernen Sie mit einem Staubsauger allen Sägestaub etc.
von den sichtbaren Teilen des Geräts. Ein Staubsauger kann
auch an die Gerätestaub-Absaugöffnung auf der Rückseite
des Geräts angeschlossen werden. Damit sollen Splitter
aus dem Geräteinneren entfernt werden. Verwenden Sie
keine Lösungsmittel zum Reinigen der Kunststoffteile, da
Lösungsmittel diese beschädigen können. Reinigen
Sie sie nur mit einem weichen feuchten Tuch.
