6.2.2

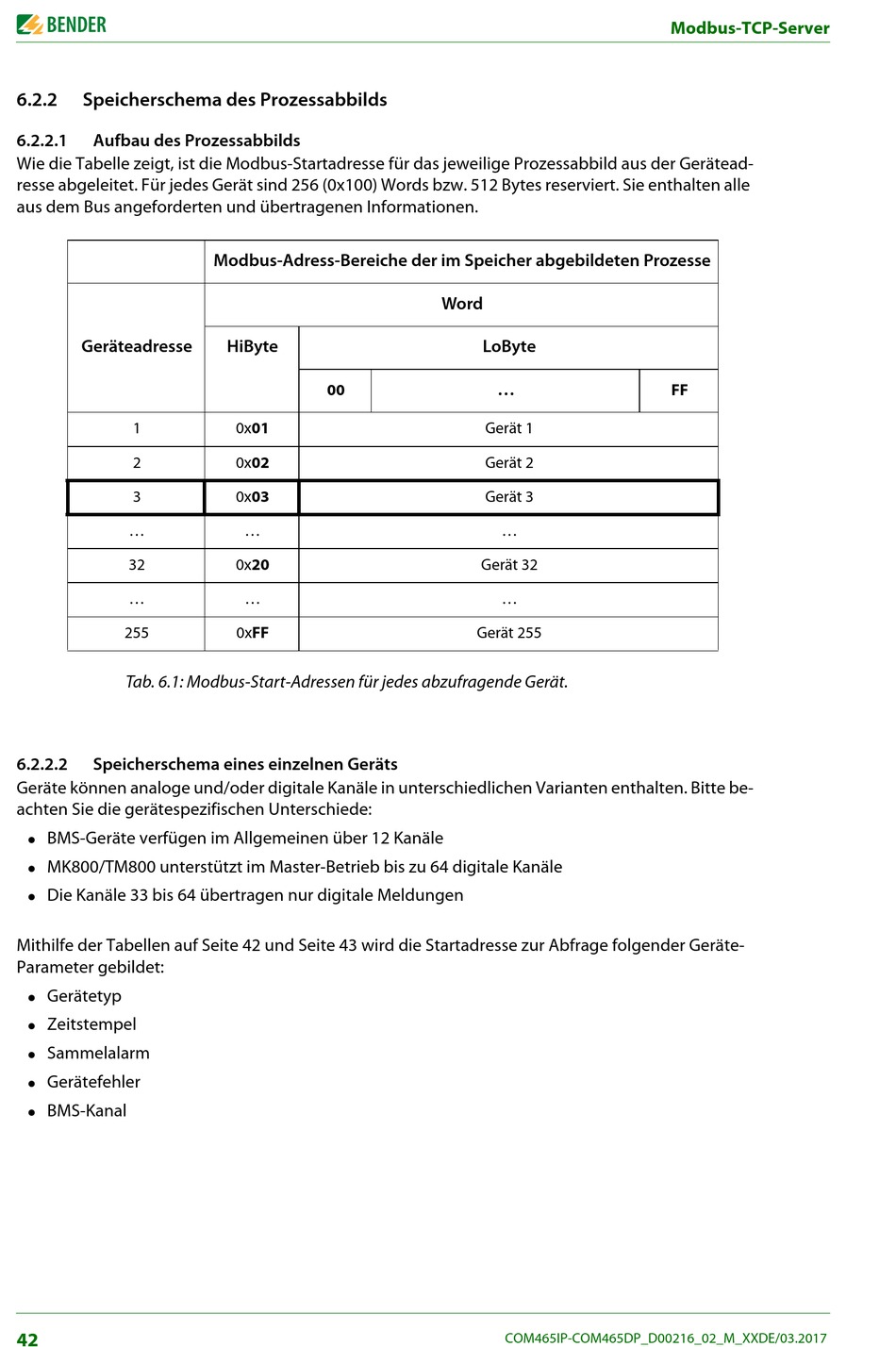

Speicherschema des Prozessabbilds

6.2.2.1

Aufbau des Prozessabbilds

Wie die Tabelle zeigt, ist die Modbus-Startadresse für das jeweilige Prozessabbild aus der Gerätead-
resse abgeleitet. Für jedes Gerät sind 256 (0x100) Words bzw. 512 Bytes reserviert. Sie enthalten alle
aus dem Bus angeforderten und übertragenen Informationen.
Geräteadresse
1
2
3
...
32
...
255
Tab. 6.1: Modbus-Start-Adressen für jedes abzufragende Gerät.
6.2.2.2 Speicherschema eines einzelnen Geräts
Geräte können analoge und/oder digitale Kanäle in unterschiedlichen Varianten enthalten. Bitte be-
achten Sie die gerätespezifischen Unterschiede:
BMS-Geräte verfügen im Allgemeinen über 12 Kanäle

MK800/TM800 unterstützt im Master-Betrieb bis zu 64 digitale Kanäle

Die Kanäle 33 bis 64 übertragen nur digitale Meldungen

Mithilfe der Tabellen auf Seite 42 und Seite 43 wird die Startadresse zur Abfrage folgender Geräte-
Parameter gebildet:
Gerätetyp

Zeitstempel

Sammelalarm

Gerätefehler

BMS-Kanal

42
Modbus-Adress-Bereiche der im Speicher abgebildeten Prozesse
HiByte
00
0x01
0x02
0x03
...
0x20
...
0xFF
Word
LoByte
...
Gerät 1
Gerät 2
Gerät 3
...
Gerät 32
...
Gerät 255
