Handbuch

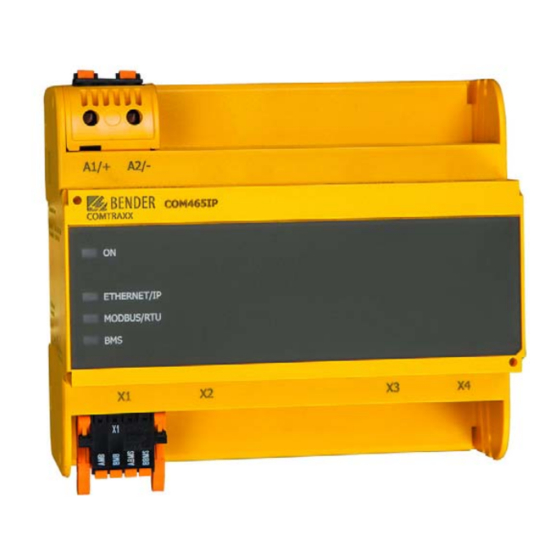

COMTRAXX® COM465IP/COM465DP
Condition Monitor mit integriertem Gateway
für die Verbindung von Bender-Geräten
mit PROFIBUS DP und Ethernet-TCP/IP-Netzwerken
Software-Version V4.xx
Handbuch DE
COM465xP_D00216_03_M_XXDE/03.2020

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bender COMTRAXX COM465IP

Inhaltszusammenfassung für Bender COMTRAXX COM465IP

  • Seite 1 Handbuch COMTRAXX® COM465IP/COM465DP Condition Monitor mit integriertem Gateway für die Verbindung von Bender-Geräten mit PROFIBUS DP und Ethernet-TCP/IP-Netzwerken Software-Version V4.xx Handbuch DE COM465xP_D00216_03_M_XXDE/03.2020...
  • Seite 2 Bender GmbH & Co. KG © Bender GmbH & Co. KG Alle Rechte vorbehalten. Postfach 1161 • 35301 Grünberg • Germany Londorfer Straße 65 • 35305 Grünberg • Germany Nachdruck nur mit Genehmigung Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 des Herausgebers.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Wichtig zu wissen ....................9 Hinweise zur Benutzung des Handbuchs ............... 9 Technische Unterstützung: Service und Support ............. 10 1.2.1 First-Level-Support ....................... 10 1.2.2 Repair-Service ......................... 11 1.2.3 Field-Service ..........................11 Schulungen ..........................11 Lieferbedingungen ......................11 Kontrolle, Transport und Lagerung ................12 Gewährleistung und Haftung ...................
  • Seite 4 Inhaltsverzeichnis 3.5.3 Liste der mit dem COM465… kompatiblen BMS-Geräte ........20 BMS-Schnittstelle des COM465… ................... 20 4. Montage, Anschluss und Inbetriebnahme ............21 Vorbereitung ........................... 21 Montage und Anschluss ..................... 22 Gerät montieren ........................22 Gerät anschließen ......................... 23 Anschlussbild ......................... 24 Anzeige- und Bedienelemente ..................
  • Seite 5 Inhaltsverzeichnis 6.5.1 Einstellungen für ein Projekt ..................... 42 6.5.2 Einstellungen für Widgets ....................43 6.5.2.1 Der Bereich „Allgemein“ ....................43 6.5.2.2 Der Bereich „Gestaltung“ ..................... 44 6.5.2.3 Der Bereich „Kommunikation“ .................. 47 6.5.2.4 Der Bereich „Aktion“ ..................... 48 6.5.2.5 Der Bereich „Werte“ ....................... 48 6.5.2.6 Der Bereich „Wertanzeige“...
  • Seite 6 8.2.2 Antworten für Funktionscode 0x10 ................67 8.2.3 Exception-Code ........................67 Modbus-Systemabbild im COM465… ................68 Bender-Modbus-Abbild V1 (Ein Adressbereich für alle Schnittstellen) ..............69 8.4.1 Abfragen von Daten mit Funktionscode 0x03 ............69 8.4.2 Abfragen von Daten mit Modbus-Funktionscode 0x04 ......... 69 8.4.3 Schreiben von Daten mit Modbus-Funktionscode 0x10 ........
  • Seite 7 Inhaltsverzeichnis 8.7.2 Register auslesen: ......................... 89 8.7.3 Steuerbefehle für den internen und externen BMS-Bus ........90 8.7.4 Modbus-Beispiel für Steuerbefehle ................91 9. SNMP ........................93 Datenzugriff mittels SNMP ....................93 Gerätezuordnung für SNMP ....................93 10. Im Störungsfall ....................95 10.1 Funktionsstörungen ......................

  • Seite 9: Wichtig Zu Wissen

    COMTRAXX® COM465DP wird in diesem Handbuchz „COM465DP“ genannt. In Texten, die für beide gelten, werden die Geräte „COM465…“ genannt. COMTRAXX® ist ein eingetragenes Warenzeichen der Bender GmbH & Co. KG. Verwendete Begriffe Dieses Handbuch erklärt ausführlich Bender-spezifische Begriffe und Funktionen. Allgemeine Fach- begriffe der EDV- und Netzwerktechnik werden als bekannt vorausgesetzt.

  • Seite 10: Technische Unterstützung: Service Und Support

    Produktes behilflich sein sollen. Dieses Handbuch wurde mit größtmöglicher Sorgfalt erstellt. Dennoch sind Fehler und Irrtümer nicht vollständig auszuschließen. Bender übernimmt keinerlei Haftung für Personen- oder Sach- schäden, die sich aus Fehlern oder Irrtümern in diesem Handbuch herleiten. 1.2 Technische Unterstützung: Service und Support Für die Inbetriebnahme und Störungsbehebung bietet Bender an:...

  • Seite 11: Repair-Service

    **Mo-Do 07:00 - 16:00 Uhr, Fr 07:00 - 13:00 Uhr 1.3 Schulungen Bender bietet Ihnen gerne eine Einweisung in die Bedienung des Geräts an. Aktuelle Termine für Schulungen und Praxisseminare finden Sie im Internet unter www.bender.de -> Fachwissen -> Se- minare.

  • Seite 12: Kontrolle, Transport Und Lagerung

    Altgeräte anderer Nutzer als privater Haushalte, die als Neugeräte nach dem 13. August 2005 in  Verkehr gebracht wurden, werden vom Hersteller zurückgenommen und einer fachgerechten Entsorgung zugeführt. Weitere Hinweise zur Entsorgung von Bender-Geräten finden Sie auf unserer Homepage unter www.bender.de -> Service & Support. COM465xP_D00216_03_M_XXDE/03.2020...

  • Seite 13: Sicherheitshinweise

    Das COM465… verbindet folgende Geräte mit Ethernet-TCP/IP- und PROFIBUS-DP-Netzwerken: Bender-Geräte mit BMS-Bus oder BCOM-Schnittstelle  Bender-Geräte mit Modbus RTU oder Modbus TCP  Ein COM465… setzt Alarme, Messwerte und Zustände der Geräte auf die Protokolle Modbus TCP, SNMP sowie HTTP um. Dies ermöglicht die Ankopplung an Modbus-TCP-Netzwerke sowie die Visualisierung und Auswertung mit Standard-Web-Browsern.
  • Seite 14 Sicherheitshinweise COM465xP_D00216_03_M_XXDE/03.2020...

  • Seite 15: Produktbeschreibung

    RTU oder Modbus TCP angeschlossen sind Individuelle Visualisierung kann generiert werden, welche im Webbrowser dargestellt wird  Funktionsumfang durch Funktionsmodule anpassbar  Nur COM465DP zusätzlich: Integriertes Gateway zwischen Bender-System und PROFIBUS DP.  3.2.1 Funktionsumfang COM465IP und COM465DP Grundgerät (ohne Funktionsmodule) Condition Monitor mit Weboberfläche...

  • Seite 16: Funktionsmodul A

    Produktbeschreibung Einstellung für interne Parameter und zur Konfiguration von allen angeschlossenen Geräten**  Zeitsynchronisation für alle zugeordneten Geräte  Historienspeicher (20.000 Einträge)  Datenlogger, frei parametrierbar (30 x 10.000 Einträge)  50 Datenpunkte von Fremdgeräten (über Modbus RTU oder Modbus TCP) können in das Sys- ...

  • Seite 17: Funktionsmodul C

    Produktbeschreibung 3.2.4 Funktionsmodul C Schnelle und komfortable Parametrierung aller dem Gateway zugeordneten Geräte* mittels  Web-Browser. Geräte-Backups können von allen im System befindlichen Geräten erstellt und wieder aufge-  spielt werden. Das Parametrieren von BMS-Bus-Geräten ist nur möglich, wenn das Gateway am in- ternen BMS-Bus angeschlossen ist.

  • Seite 18: Applikationen

    3.4 Funktion COM465… werden wie PCs in die vorhandene EDV-Struktur eingebunden. Nach Verbindung mit dem Netzwerk und kompatiblen Bender-Produkten kann von jedem PC mittels Standard-Webbrow- ser (z. B. Google Chrome, Mozilla Firefox, Internet Explorer) auf alle Geräte des Systems zugegriffen werden.

  • Seite 19: Funktionsbeschreibung

    Master oder als Slave betrieben werden. Im Master-Betrieb des COM465… werden Anfragen schneller beantwortet. Das COM465… kann am internen und externen BMS-Bus betrieben wer- den. BCOM (Ethernet) für neue und zukünftige Bender-Systeme wie z. B. ISOMETER® iso685-D.  Modbus RTU (RS-485) COM465… im Master-Betrieb für Bender-Geräte wie PEM… jedoch nur ...

  • Seite 20: Prozessabbild

    Interner und externer BMS-Bus Die Mehrzahl der Bender-Geräte kommuniziert über den internen BMS-Bus. Einzelne Geräte, wie MK800, TM 800 oder Bender-Tableaus, können über den internen BMS-Bus (BMS i) und den externen BMS-Bus (BMS e) kommunizieren. Das COM465… kann entweder über den internen BMS-Bus (BMS i) oder den externen BMS-Bus (BMS e) kommunizieren.

  • Seite 21: Montage, Anschluss Und Inbetriebnahme

    Weitergehende Informationen zum Themenkreis BMS, insbesondere zur Verdrahtung der Bus- teilnehmer entnehmen Sie bitte dem gesonderten Dokument „BMS-Bus“. Sie erhalten es unter: https://www.bender.de > Service & Support > Downloadbereich > Bedienungsanleitungen 3. Modbus RTU: Baudrate und Parität ermitteln und einstellen (falls Schnittstelle verwendet wird).

  • Seite 22: Montage Und Anschluss

    Montage, Anschluss und Inbetriebnahme 4.2 Montage und Anschluss Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal aus- zuführen. Lebensgefahr durch Stromschlag! Bei Berühren von unter Spannung stehenden Anlagenteilen besteht die Gefahr eines elektrischen Schlages, ...

  • Seite 23: Gerät Anschließen

    Spannungsversorgung: siehe Typenschild und Kapitel „11.3 Bestellangaben" Anschluss PROFIBUS DP (nur COM465DP) Schnittstelle Modbus RTU: Klemmen AMB und BMB Stecker X1 BMS-Bus (Bender-Messgeräte-Schnittstelle): Klemmen ABMS und BBMS Ethernet-Anschluss (RJ45) zum Anschluss an das PC-Netzwerk sowie an BCOM Stecker X2 Schalter Abschlusswiderstand Modbus RTU Schalter Abschlusswiderstand BMS-Bus Micro-USB-Schnittstelle (z.

  • Seite 24: Anschlussbild

    Montage, Anschluss und Inbetriebnahme Schließen Sie wie folgt an: 1. Klemmenabdeckungen des Geräts entfernen 2. Anschluss BMS-Bus: Verbinden Sie die Klemmen ABMS und BBMS (4) mit dem BMS-Bus (A auf A, B auf B). Befindet sich das COM465… an einem Ende des BMS-Busses, so müssen Sie den Terminierungsschalter des Gerätes (7) auf „ON“...

  • Seite 25: Anzeige- Und Bedienelemente

    Montage, Anschluss und Inbetriebnahme 4.6 Anzeige- und Bedienelemente A1/+ A2/- COM465IP COM465DP COM465IP COMTRAXX COMTRAXX PROFIBUS PROFIBUS ETHERNET/IP ETHERNET/IP MODBUS/RTU MODBUS/RTU Abb. 4.3: Anzeige- und Bedienelemente COM465 IP (links) und COM465 (rechts) Ziffer Funktion LED „ON“: Blinkt während des Startvorgangs. Die LED leuchtet dauerhaft, sobald das Gerät betriebsbereit ist.
  • Seite 26 Schnittstelle ein (Systemname, Subsystem, Geräteadresse). Gefahr doppelter Adressen, wenn BCOM-Systemname nicht geändert wird. Bei allen Bender-BCOM-Geräten lautet die Werkseinstellung für den Systemna- men „SYSTEM“. Werden im gleichen Netzwerk mehrere Systeme aufgebaut, so besteht die Gefahr, dass Adressen doppelt vergeben werden.

  • Seite 27: Werkseinstellungen Für Adressen

    Master installieren. Sie beschreibt in einem standardisierten Format die Eigenschaften des COM465DP. Die aktuelle GSD-Datei erhalten Sie unter: https://www.bender.de > Service & Support > Downloadbereich > Software 1. Wählen Sie das Zielverzeichnis aus, in das die GSD-Datei kopiert werden soll. Den genauen Zielort entnehmen Sie bitte der Dokumentation desjenigen Programmes, mit dem Sie den PROFIBUS-Master programmieren.
  • Seite 28 Montage, Anschluss und Inbetriebnahme COM465xP_D00216_03_M_XXDE/03.2020...

  • Seite 29: Web-Bedienoberfläche

    5. Web-Bedienoberfläche Die Web-Bedienoberfläche des Geräts ermöglicht einen Zugriff mittels LAN, WAN oder Internet. Sie bietet eine einheitliche Darstellung von Bender-Geräten, die über den internen/externen BMS-Bus  BCOM  Modbus RTU  Modbus TCP  angeschlossen sind. Jede Schnittstelle hat ihren eigenen Adressbereich. Darin bekommt jedes Gerät eine eigene individuelle Adresse, über die es identifiziert werden kann.

  • Seite 30: Verwendete Softwareprodukte

    Programmierung der externen Anwendung eingefügt wer- den. Grafische Darstellung mit Skalierung der Zeitachse für die Datenlogger des Geräts und kompa-  tibler Bender-Geräte. 5.2 Verwendete Softwareprodukte Wählen Sie Werkzeuge > Information > Copyright, um die verwendeten Softwareprodukte anzuzeigen. 5.3 Browser-Konfiguration Als Browser werden der Windows©...

  • Seite 31: Kopfzeile

    Web-Bedienoberfläche 5.4.1 Kopfzeile Legende Klick auf das Logo: Rückkehr zur Startseite Verwendetes Gerät: Gerätetyp Verwendetes Gerät: Systemname > Subsystem > Geräteadresse Datum und Uhrzeit des Gerätes Das Symbol zeigt, dass die Web-Bedienoberfläche durch ein Passwort geschützt ist. Klicken Sie auf das Symbol und dann auf Login, um Benutzername und Passwort ein- zugeben (Kapitel 5.4.7) Sprachauswahl Navigation öffnen/schließen (Schaltfläche nur bei kleinem Browserfenster...

  • Seite 32: Unternavigation

    Web-Bedienoberfläche 5.4.4 Unternavigation In der Unternavigation wird die Systemübersicht dargestellt. Legende Volltextsuche im System nach Gerätenamen oder Menüeinträgen. Gefundene Stellen sind gelb hervorgeho- ben. Ausgeklappten Baum in der Unternavigation schließen Automatisch ausklappen: Wenn aktiv (= gelb), werden die angezeigten Inhalte des Inhaltsbereichs neben der Pfadanzeige auch in der Unter- navigation mit automatisch ausklappendem Gerätebaum dargestellt.

  • Seite 33: Übersicht Anstehender Alarme

    Web-Bedienoberfläche 5.4.6 Übersicht anstehender Alarme Klicken auf die Alarmübersicht Liste der anstehenden Alarme Klicken auf die Liste Details zu den Alarmen im Inhaltsbereich 5.4.7 Passwortschutz für COM465…P einrichten Es kann für die Rollen Benutzer und Administrator ein Passwortschutz konfiguriert werden. Da- durch kann der Zugriff auf die Web-Bedienoberfläche reguliert werden.
  • Seite 34 Web-Bedienoberfläche COM465xP_D00216_03_M_XXDE/03.2020...

  • Seite 35: Visualisierung

    6. Visualisierung Die Daten aus dem Bender-System können in einer separaten Visualisierung dargestellt werden. Dort hat man Zugriff auf alle Messkanal-Informationen, Alarme und sonstigen Daten. Die Anwen- dung läuft in einem eigenen Browser-Tab und benötigt sonst keine Plug-Ins oder Ähnliches. Die Konfiguration der Visualisierung erfolgt in einem Editor.

  • Seite 36: Die Kopfzeile

    Visualisierung 6.1 Die Kopfzeile Projektname Datei Deutsch 6.1.1 Auswahlmenü „Datei“ Datei Anlage eines neuen Projekts Neues Projekt Anlage eines neuen Dashboards Neues Dashboard Projekt von PC importieren Vorhandenes Projekt vom PC importieren Aktuelles Projekt vom COM465… auf PC impor- Aktives Projekt vom Gerät importieren tieren Projekt auf PC exportieren Erstelltes Projekt auf den PC exportieren...

  • Seite 37: Sprachauswahl

    Visualisierung 6.1.4 Sprachauswahl Deutsch Die Bediensprache des Editors wählen. Dies ist nicht zwingend die Sprache der angezeigten automa- tisch generierten Meldungen auf dem COM465… ( = Exportsprache) Tschechisch Deutsch Griechisch Englisch GB Englisch US Spanisch Finnisch Französisch Hebräisch Kroatisch Ungarisch Indonesisch Italienisch Japanisch...

  • Seite 38: Widgetbibliothek

    Visualisierung 6.4 Widgetbibliothek Alle verfügbaren Widgets sind in einer Bibiothek enthalten. Mit der Scrollleiste (rechts) gelangt man zu weiteren Widgets. Ein Widget ist eine Vorlage für eine definierte Funktion, die mit verschiedenen Werten (Parametern) versehen werden kann. Damit können sowohl konkrete Werte an bestimmte Adressen übermittelt werden, als auch Werte aus verknüpften Systemen ausgewertet und dargestellt werden.

  • Seite 39: Liste Der Widgets

    Visualisierung 6.4.1 Liste der Widgets Icon Beschriftung Erklärung Alarmübersicht Syst. OK Anzeige von Alarmmeldungen in einer Alarmzeile. Ein- stellungen werden unter „Alarmadressen“ in der COMTRAXX®-Bedienoberfläche im Browser vorgenom- Alarm Bar men. Stehen mehrere Alarmmeldungen an, so werden die Alarme nacheinander angezeigt. Die Anzeige des Alarms erfolgt immer mit der für den wichtigsten Alarm paramet- rierten Hintergrundfarbe.
  • Seite 40 Visualisierung Icon Beschriftung Erklärung Verweis auf ein anderes Dashboard Link Link Zur Verknüpfung von Dashboards. Ziel ist das Dashboard, zu dem gewechselt werden soll. Messwert darstellen Voltage Measurement Von einem angeschlossenen Gerät wird der Messwert 20 V eines Kanals dargestellt. Mehrere Grafiken darstellen Multiple Images Anzeige unterschiedlicher Bilder, die abhängig vom aktu-...

  • Seite 41: Platzierung Von Widgets Im Arbeitsbereich

    Visualisierung 6.4.2 Platzierung von Widgets im Arbeitsbereich Click Drag & Drop Klick auf das -Symbol bei einem aktiven Widget in der Widgetbibliothek fügt es an die linke obere Ecke der „Bühne“ ein. Darüber hinaus kann das Widget mit der Maus per „Drag & Drop“ direkt und frei auf der Bühne plat- ziert werden.

  • Seite 42: Einstellungen Für Ein Projekt

    Visualisierung 6.5.1 Einstellungen für ein Projekt Hier werden die individuellen Einstellungen von Projekten vorgenommen. Projektname in der Titelleiste Maße des Dashboards in Pixeln (Die Maße sollten sich an der Größe der zu konfigurieren- den Visualisierung orientieren) Sprache der Kanalbeschreibungen (können von Editor- sprache abweichen) Erscheinungsbild der Bedienelemente (Buttons) Skalierung des Arbeitsbereichs auf die Größe des...

  • Seite 43: Einstellungen Für Widgets

    Visualisierung 6.5.2 Einstellungen für Widgets Hier werden die individuellen Einstellungen von Widgets vorgenommen. Je nach ausgewähltem Widget sind die entsprechenden Einstellmöglichkeiten verfügbar. Anzahl und Art der jeweils ange- zeigten Parameter unterscheiden sich je nach aktivem Widget. Folgend werden alle möglichen Pa- rameterbereiche unabhängig dargestellt.

  • Seite 44: Der Bereich „Gestaltung

    Visualisierung 6.5.2.2 Der Bereich „Gestaltung“ Auswahl an Symbolen (siehe unten) Auswahl „Einheit“ aus Auswahlmenü Für die Widgets „Label“ und „Multi Label“ Eingabe erste Zeile Eingabe zweite Zeile Hinzufügen einer weiteren Zeile Für die Widgets „Image“ und „Multi Image“ Auswahl einer Bildquelle durch Click auf das Stiftsymbol Hinzufügen einer weiteren Bildquelle Seitenverhältnis beibehalten JA/NEIN Symbole...
  • Seite 45 Visualisierung Einheiten Neben einer vordefinierten Auswahl an physikalischen Einheiten können auch eigene Einheiten de- finiert werden. Ω Ampere Volt Prozent Baud Hertz Baud (Datenrate) Farad Henry °C °F Grad Celsius Grad Fahrenheit Sekunde Minute Stunde Monat Watt Voltampere- varh Voltampere reakt. Voltampere Wattstunden stunden reakt.
  • Seite 46 Visualisierung Der Bereich „Gestaltung Hintergrundbereich“ Farbangabe Füllfarbe (numerisch ODER interaktiv) Farbangabe Rahmen (numerisch ODER interaktiv) Rahmenstärke (in Pixeln) Schatten AN/AUS Farbangabe Schatten (numerisch ODER interaktiv) Schattenrichtung horizontal Schattenrichtung vertikal Schatten Verlauf (Intensität) Schatten Größe Innenrahmen AN/AUS Zusätzliche Parameter werden eingeblendet, wenn die Option „Schatten“ aktiviert ist. Farbauswahl Numerische Eingabe erfolgt über 8-stelligen Hexadezimalwert mit führendem Doppelkreuz (Hashtag).

  • Seite 47: Der Bereich „Kommunikation

    Visualisierung 6.5.2.3 Der Bereich „Kommunikation“ Geräteadresse, von der ein Impuls zum Deaktivieren auf- genommen wird Festlegen, welche Geräte-Gruppe getestet werden soll Verknüpfung der Geräteadresse des sendenden Geräts Wertänderung inkrement Wertänderung dekrement Eingabe Istwerte Eingabe Sollwert Eingabe eines URL Geräteadresse, an die eine Information gesendet wird Wert, der bei Betätigung geschrieben wird Widget „Start Test“...

  • Seite 48: Der Bereich „Aktion

    Visualisierung 6.5.2.4 Der Bereich „Aktion“ Einstellung Schaltart (SCHALTEN/TASTEN) 6.5.2.5 Der Bereich „Werte“ Eingabe Wert „“ Dauer eines Ereignisses in Sekunden Schrittweite +WERT = inkrement; –WERT = dekrement Eingabe Minimalwert Eingabe Maximalwert Widget „Single Value Write“ Widget „Current State / Target State“ Widget „Cleaning Mode“...

  • Seite 49: Der Bereich „Schrift

    Visualisierung 6.5.2.7 Der Bereich „Schrift“ Zusätzliche Parameter werden ausgeblendet, wenn die Option „Globale Texteinstellungen verwenden“ akti- viert ist. Hinweis zur Eingabe der Farbwertes bei Schriftfarben siehe „Farbauswahl von Schriftfarben“ auf Seite 42. 6.5.3 Widget-Ausrichtung Hier finden sich Hilfen zum einfachen Anordnen und Ausrichten der Widgets auf dem Display des CP9…-Geräts.

  • Seite 50: Hilfslinien Und Raster

    Visualisierung 6.6 Hilfslinien und Raster 6.6.1 Hilfslinien Hilfslinien AN/AUS Widgets an Hilfslinien ausrichten AN/AUS Anzeige einer konfigurierten vertikalen Hilfslinie Anzeige einer konfigurierten horizontalen Hilfslinie Hinzufügen einer Hilfslinie 6.6.2 Raster Raster AN/AUS Widgets an Raster ausrichten AN/AUS Einstellung Rastergröße 6.7 Verwendete Widgets In der Liste werden alle Widgets des dargestellten Dashboards angezeigt.

  • Seite 51: Profibus Dp (Nur Für Com465Dp)

    Dem PROFIBUS-Master ist das Gateway mit seiner PROFIBUS-Adresse bekanntzumachen. Dazu be- nötigen Sie die Datei BEND0F27.gsd (siehe „Lieferumfang“ auf Seite 15) Eine Verbindung von Bender-Systemen mit BMS-Bus und BCOM und dem PROFIBUS DP mittels COM465DP kann aus mehreren Gründen notwendig werden: Ein PROFIBUS-DP-Gerät soll auf ein Ereignis im Bender-System reagieren...

  • Seite 52: Korrekte Zeitsteuerung Des Com465Dp Mittels Profibus-Befehlen Ist Erforderlich

    PROFIBUS DP (nur für COM465DP) 7.1.2 Korrekte Zeitsteuerung des COM465DP mittels PROFIBUS-Befehlen ist erforderlich Aufgrund des unterschiedlichen Zeitverhaltens der Befehle für verschiedene Geräte könnte es vor- kommen, dass zwischen einer Abfrage des PROFIBUS-DP-Masters und der dazugehörigen Antwort des Slaves (COM465DP) Antworten auf frühere Abfragen auflaufen. Deshalb ist der Vergleich der ID- Nummern von Frage und Antwort von höchster Bedeutung.

  • Seite 53: Datenzugriff Mittels Profibus Dp

    PROFIBUS DP (nur für COM465DP) 7.1.6 Datenzugriff mittels PROFIBUS DP PROFIBUS DP bietet folgende Methoden, um Daten zu lesen oder zu schreiben: – Typ 1: Messwerte von am Bus befindlichen Geräten abfragen – Typ 2: Register von am Bus befindlichen Geräten abfragen –...

  • Seite 54: Typ 2: Register Von Am Bus Befindlichen Geräten Abfragen

    PROFIBUS DP (nur für COM465DP) Byte 6 Aufbau des Bytes: Bereich und Einheit. Details siehe „R&U = Bereich und Einheit“ auf Seite 74. Range Validity State Unit Byte 7 Beschreibung High: Das HiByte der Messwert-Beschreibung. Details siehe „Kanalbeschreibungen für das Prozessabbild (V1 und V2 )“ auf Seite 85. Byte 8 Beschreibung Low: Das LoByte der Messwert Beschreibung.

  • Seite 55: Typ 3: Register Von Am Bus Befindlichen Geräten Beschreiben

    PROFIBUS DP (nur für COM465DP) Antwort des Gateways im Fehlerfall Byte 0 Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Byte 6 Byte 7 Byte 8 Byte 9 0xFF 0xFF 0xFF 0xFF 0xFF 0xFF 0xFF 0xFF 7.1.6.3 Typ 3: Register von am Bus befindlichen Geräten beschreiben Registergröße: Word Byte 0 Byte 1...

  • Seite 56: Typ 5: Messwerte Von Am Bus Befindlichen Geräten Abfragen (Mittels Gerätezuordnung)

    PROFIBUS DP (nur für COM465DP) 7.1.6.4 Typ 5: Messwerte von am Bus befindlichen Geräten abfragen (mittels Gerätezuordnung) Registergröße: Word Anfrage an das Gateway Byte 0 Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Byte 6 Byte 7 Byte 8 Byte 9 Byte 10 Zuordnung...

  • Seite 57: Typ 6: Register Aus Dem Gerätemenü Von Am Bus Befindlichen Geräten Abfragen (Mittels Gerätezuordnung)

    PROFIBUS DP (nur für COM465DP) Byte 7 Beschreibung High: Das HiByte der Messwert-Beschreibung. Details siehe „Kanalbeschreibungen für das Prozessabbild (V1 und V2 )“ auf Seite 85. Byte 8 Beschreibung Low: Das LoByte der Messwert Beschreibung. Details siehe „Kanalbeschreibungen für das Prozessabbild (V1 und V2 )“ auf Seite 85. Byte 9 Immer 0xFF.

  • Seite 58: Typ 7: Register Aus Dem Gerätemenü Von Am Bus Befindlichen Geräten Beschreiben (Mittels Gerätezuordnung)

    PROFIBUS DP (nur für COM465DP) 7.1.6.6 Typ 7: Register aus dem Gerätemenü von am Bus befindlichen Geräten beschreiben (mittels Gerätezuordnung) Byte 0 Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Byte 6 Byte 7 Byte 8 Byte 9 Byte 10 Msg.- Zuordnung...

  • Seite 59: Programmierbeispiele

    Die notwendigen Konfigurationsdaten für den PROFIBUS DP sind dem PROFIBUS-Master mittels Ge- rätestammdaten-Datei BEND0F27.gsd vor der Programm-Ausführung mitzuteilen. Sie können die aktuelle gsd-Datei unter folgender Adresse von unserem Internet-Server laden: https://www.bender.de > Service & Support > Downloadbereich > Software 7.2.1 Typ 1: Messwerte von am Bus befindlichen Geräten abfragen 7.2.1.1...

  • Seite 60: Beispiel 2: Messwert Im Alarmfall Des Irdh375 Abfragen

    PROFIBUS DP (nur für COM465DP) Byte 0: Fortlaufende ID-Nr. Byte 1-4: Float-Wert = 0,20013 Byte 5: Alarm-Typ und Test-Art = 0x00 (kein Alarm) Test ext. Test int. State Res. Res. Alarm Byte 6: Aufbau des Bytes: Bereich und Einheit = 0x03 (Ampere) Range Validity State Unit...

  • Seite 61: Beispiel 3: Gerätefehler Des Irdh375 Abfragen

    PROFIBUS DP (nur für COM465DP) Antwort des Gateways: Byte 0 Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Byte 6 Byte 7 Byte 8 Byte 9 Datenwert Beschreibung Alarm & Bereich & 0xFF High High Test Einheit HiByte LoByte High High...

  • Seite 62: Typ 2: Register Von Am Bus Befindlichen Geräten Abfragen

    PROFIBUS DP (nur für COM465DP) Erklärung des Protokollaufbaus siehe „Typ 1: Messwerte von am Bus befindlichen Geräten abfragen“ auf Seite 53. Byte 0 Fortlaufende ID-Nr. Byte 1 Message-Typ: Bei dieser Anfrage immer 0x01 Byte 2 Subsystemadresse: 2 Byte 3 BMS-Geräteadresse: 3 Byte 4 Kanal: 4 Byte 5…10...
  • Seite 63 PROFIBUS DP (nur für COM465DP) Beispiel: Register des RCMS490-D abfragen Das RCMS490-D hat die BMS-Adresse 2. Es wird der Menüpunkt „Vorwarnung“ abgefragt. Er hat den Wert „50 %“. Ein Register besitzt die Größe von einem Word. Anfrage an das Gateway: Byte 0 Byte 1 Byte 2 Byte 3 Byte 4 Byte 5...

  • Seite 64: Typ 3: Register Von Am Bus Befindlichen Geräten Beschreiben

    PROFIBUS DP (nur für COM465DP) 7.2.3 Typ 3: Register von am Bus befindlichen Geräten beschreiben Beispiel: Register des RCMS490-D beschreiben Das RCMS490-D hat die BMS-Adresse 2. Es wird der Menüpunkt „Vorwarnung“ beschrieben. Er hat den Wert „50 %“. Der Wert wird auf „60 %“ geändert. Ein Register besitzt die Größe von einem Word. Anfrage an das Gateway: Byte 0 Byte 1 Byte 2 Byte 3 Byte 4...

  • Seite 65: Modbus-Tcp-Server

    Funktionscode 0x10 (Preset Multiple Registers)  Der Modbus-TCP-Server generiert auf Anfragen eine funktionsbezogene Antwort und sendet sie an den Modbus-TCP-Client zurück. Details zu den Bender-Modbus-Abbildern siehe Kapitel 8.3. Gemeinsamkeiten und Unterschiede für Lese- und Schreibvorgänge erläutern die folgenden Bei- spiele. 8.1 Modbus-Anfragen (Request) Mit den Funktionscodes 0x03 und 0x04 werden die gewünschten Daten des Systemabbilds aus...
  • Seite 66 Modbus-TCP-Server Byte Name Bender-Modbus-Abbild V1 Bender-Modbus-Abbild V2 Byte 10, 11 Word-Anzahl 0x00 01 0x00 01 Beispiel für Funktioncode 0x04 Konfiguration COMTRAXX-Gerät in Subsystem 1 mit BCOM- und BMS-Adresse 1; BMS-Gerät an BMS-Schnittstelle mit Adresse 2 Aufgabe Auslesen Messwert von Kanal 1 des BMS-Geräts...

  • Seite 67: Modbus-Antworten (Response)

    Modbus-TCP-Server 8.2 Modbus-Antworten (Response) Die Antworten bestehen aus je 2 Bytes pro Register. Die Bytefolge ist MSB (Most Significant Bit, Big Endian) zuerst. 8.2.1 Antworten für Funktionscode 0x03 und 0x04 Byte Name Beispiel Byte 1…6 Identisch mit Anfrage Byte 7 Modbus-Funktionscode 0x03 oder 0x04 Byte 8...

  • Seite 68: Modbus-Systemabbild Im Com465

    Das COM465… hält ein Systemabbild im internen Speicher. Dieses repräsentiert die aktuellen Werte und Zustände aller Geräte, die mittels des COM465… eingebunden sind. Das Systemabbild ist abhängig davon, welches Bender-Modbus-Abbild (V1 oder V2) auf dem COMTRAX- Gerät aktiv ist. Ab der COMTRAXX-Version V4.00 wird die Adressierung nach Schnittstellen eingeführt. Jede Schnittstelle hat jetzt ihren eigenen Adressbereich.

  • Seite 69: Bender-Modbus-Abbild V1

    Modbus-TCP-Server 8.4 Bender-Modbus-Abbild V1 (Ein Adressbereich für alle Schnittstellen) Ist das Bender-Modbus-Abbild auf V1 konfiguriert, werden die Modbus-Daten wie folgt bereitge- stellt: 8.4.1 Abfragen von Daten mit Funktionscode 0x03 Mit dem Modbus-Funktionscode 0x03 (Read Holding Registers) können die Parameter und Mess- werte aller im eigenen Subsystem befindlichen Geräte ausgelesen werden.

  • Seite 70: Speicherschema Des Systemabbilds

    Modbus-TCP-Server 8.4.5 Speicherschema des Systemabbilds 8.4.5.1 Aufbau des Systemabbilds Wie die Tabelle zeigt, ist die Modbus-Startadresse für das jeweilige Systemabbild aus der Geräte- adresse abgeleitet. Für jedes Gerät sind 256 (0x100) Words bzw. 512 Bytes reserviert. Sie enthalten alle auf der Schnitt- stelle angeforderten und übertragenen Informationen.

  • Seite 71: Beispiel: Startadresse Ermitteln

    Modbus-TCP-Server 8.4.5.3 Beispiel: Startadresse ermitteln Kanal 2 des Geräts mit der Adresse 3 soll abgefragt werden. Wie wird die Start-Adresse zur Abfrage des Kanals gebildet? Für dieses Beispiel sind die relevanten Zellen fett markiert. 1. Aus der Tabelle 8.3 wird für die Geräteadresse 3 der erste Adressteil 0x03 (HiByte) entnommen. 2.

  • Seite 72: Datenformate

    Modbus-TCP-Server 8.4.6 Datenformate 8.4.6.1 Gerätetyp Der Gerätetyp wird durch einen Bus-Scan gesetzt. Word 0x01 0x02 0x03 0x04 0x05 0x06 0x07 0x08 0x09 0x00 ASCII-Text, 10 Words/20 Bytes Tab. 8.5: Datenformat Gerätetyp 8.4.6.2 Zeitstempel Der Zeitstempel wird durch Empfangen eines Datagramms des sendenden Geräts gesetzt. Word 0x0A 0x0B 0x0C...

  • Seite 73: Float = Gleitkommawerte Der Kanäle

    Modbus-TCP-Server 8.4.6.5 Float = Gleitkommawerte der Kanäle Word 0x00 0x01 Byte HiByte LoByte HiByte LoByte S E E E E E E E E M M M M M M M M M M M M M M M M M M M M M M M Tab.

  • Seite 74: R&U = Bereich Und Einheit

    Modbus-TCP-Server 8.4.6.7 R&U = Bereich und Einheit In den Bits 0 bis 4 ist die Einheit codiert. Die Bits 6 und 7 beschreiben den Gültigkeitsbereich eines Werts. Bit 5 ist reserviert. Das komplette Byte wird aus der Summe von Einheit und Gültigkeitsbereich errechnet. Bedeutung Ungültig (init) Keine Einheit...

  • Seite 75: Kanalbeschreibung

    Modbus-TCP-Server 8.4.6.8 Kanalbeschreibung Für jeden Kanal existiert ein Code, der die zugehörige Kanalbeschreibung liefert. Eine komplette Lis- te der verfügbaren Codes bzw. Texte ist auf Seite 85 zu finden. Kanal 33 bis 64 Die Kanäle 33 bis 64 liefern ausschließlich digitale Informationen. Sie sind als Alarm- bzw. Meldungstyp sowie Art des Tests (intern/extern) codiert.

  • Seite 76: Modbus-Beispiel Für Daten Auslesen (V1)

    Modbus-TCP-Server 8.4.7 Modbus-Beispiel für Daten auslesen (V1) Beispiel: Von ATICS Kanal 1 (Spannung Leitung 1) auslesen COM465… befindet sich auf Adresse 1 im Subsystem 1. Es soll bei einer ATICS an der internen Adresse 3 der Kanal 1 ausgelesen werden. Inhalt ist die Spannung von Leitung 1 als Float-Wert. Modbus-Anfrage 00 01 00 00 00 06 01 04 03 10 00 02 00 01...

  • Seite 77: Referenzwert Auf Kanal 1

    Modbus-TCP-Server Als Referenzwerte erhält man unter den Start-Adressen 0x0000: TEST (Gerätetyp)  0x000E: 1 (Sammelalarm, LSB des HiBytes ist gesetzt)  0x0010: 230 V Unterspannung (Referenzwert auf Kanal 1)  0x0014: 12,34 A Überstrom (Referenzwert auf Kanal 2)  8.4.10 Referenzwert auf Kanal 1 In diesem Kanal ist folgender Referenzwert abgelegt: 230,0 V Unterspannung Word 0x10 0x11...

  • Seite 78: Erläuterung Für Den Zugriff Auf Gleitkomma-Werte

    Modbus-TCP-Server 8.4.12 Erläuterung für den Zugriff auf Gleitkomma-Werte Der Testwert 12,34 kann via Modbus TCP mit dem Modbus-Funktioncode 0x04 unter der Adresse 0x0014 ausgelesen werden. Der Testwert ist 2 Words groß. So gehen Sie vor: 1. Ermitteln des korrekten Byte-Offsets Durch Interpretieren der beiden Words als vorzeichenlose Integer-Werte sollten sich folgende Werte ergeben: Word 1 mit Adresse 0x14: vorzeichenloser Integer-Wert =>...

  • Seite 79: Bender-Modbus-Abbild V2

    Modbus-TCP-Server 8.5 Bender-Modbus-Abbild V2 (Ein Adressbereich für jede Schnittstelle) Ist das Bender-Modbus-Abbild auf V2 konfiguriert, werden die Modbus-Daten wie folgt bereitge- stellt. Funktionscode 0x03 (Read Holding Registers): Abfragen von Daten aus der Modbus-Gerätezuordnungs-Tabelle Auslesen der Parameter und Messwerte aller im System befindlichen Geräte ...
  • Seite 80 Modbus-TCP-Server Funktionscode 0x04 (Read Input Registers): Abfragen von Daten aus dem Systemabbild Auslesen des Systemabbilds aus dem Speicher des COM465…  Abfragen von Geräte-Namen, Kanalzuständen, Alarm- und Betriebsmeldungen von allen über  das COMTRAXX-Gerät eingebundenen Geräten Die Unit-ID bezieht sich hier auf die Schnittstelle, über die das entsprechende Gerät angebun- ...

  • Seite 81: Speicherschema Des Systemabbilds (V2)

    Modbus-TCP-Server 8.5.1 Speicherschema des Systemabbilds (V2) Aufbau des Systemabbilds Wie die Tabelle zeigt, ist die Modbus-Startadresse für das jeweilige Systemabbild aus der Gerätead- resse abgeleitet. Sie enthält alle auf der Schnittstelle angeforderten und übertragenen Informatio- nen. Beispiel: BMS intern Modbus-Adress-Bereiche der im Speicher befindlichen Daten Unit-ID Geräteadresse Startregister...

  • Seite 82: Speicherschema Eines Geräts (V2)

    Modbus-TCP-Server 8.5.2 Speicherschema eines Geräts (V2) Jedes Gerät wird über ein eigenes Geräte-Abbild im Speicher verwaltet. Dessen erster Block gibt die Geräteinformationen bekannt. Danach werden die einzelnen Messwert / Kanalinformationen wiedergegeben. Die Größe des Blocks hängt davon ab, wie viele Messwerte ein Gerät bereitstellt. Gerät (V2) Offset Hex Type Länge in Words Erweiterte Beschreibung...
  • Seite 83 Modbus-TCP-Server Messwert (V2) Offset Hex Type Länge in Words Erweiterte Beschreibung UINT32 2 Zeitstempel in Sekunden seit 01.01.1970 Float Messwert (NAN wenn nicht gültig) Float Ansprechwert (nicht bei jedem Gerät verfügbar, sonst NAN) Ansprechwert für die Vorwarnung (nicht bei jedem Gerät ver- Float fügbar, sonst NAN) Alarmtyp...

  • Seite 84: Modbus-Beispiel Für Daten Auslesen (V2)

    Modbus-TCP-Server 8.5.3 Modbus-Beispiel für Daten auslesen (V2) Beispiel: Von ATICS Kanal 1 (Spannung Leitung 1) auslesen COM465… befindet sich auf Adresse 1 im Subsystem 1. Es soll bei einer ATICS an dem internen BMS mit Adresse 3 der Kanal 1 ausgelesen werden. Inhalt ist die Spannung von Leitung 1 als Float-Wert.

  • Seite 85: Kanalbeschreibungen Für Das Prozessabbild (V1 Und V2 )

    Modbus-TCP-Server 8.6 Kanalbeschreibungen für das Prozessabbild (V1 und V2 ) Messwertbeschreibung Wert Alarmmeldung Bemerkung Betriebsmeldung 1 (0x01) Isolationsfehler 2 (0x02) Überlast 3 (0x03) Übertemperatur 4 (0x04) Ausfall Leitung 1 5 (0x05) Ausfall Leitung 2 6 (0x06) Isol. OP-Leuchte Isolationsfehler OP-Leuchte 7 (0x07) 8 (0x08) Ausfall Verteiler...
  • Seite 86 Modbus-TCP-Server Messwertbeschreibung Wert Alarmmeldung Bemerkung Betriebsmeldung 39 (0x27) Drehfeld links 40 (0x28) Ausfall Ltg. BSV Batteriegestützte Sicherheitsstromversorgung 41 (0x29) … Reserviert 66 (0x42) 67 (0x43) Funktionstest bis: Datum 68 (0x44) Service bis: Datum 69 (0x45) ISO Fehlersuche Isolationsfehlersuche 70 (0x46) peak Störung EDS-System Isolationswiderstand in Ω...
  • Seite 87 Modbus-TCP-Server Messwertbeschreibung Wert Alarmmeldung Bemerkung Betriebsmeldung 109 (0x6D) Reserviert 110 (0x6E) 111 (0x6F) Ausf.Adresse: Ausfall BMS-Teilnehmer 112 (0x70) Reserviert 113 (0x71) Ausfall K1/Q1 Ausfall Schütz K1/Q1 114 (0x72) Ausfall K2/Q2 Ausfall Schütz K2/Q2 115 (0x73) Gerätefehler Störung ISOMETER 116 (0x74) Handbetrieb K1/2 Handbetrieb 117 (0x75)
  • Seite 88 Modbus-TCP-Server Messwertbeschreibung Wert Alarmmeldung Bemerkung Betriebsmeldung 203 (0xCB) Schaltorgan 1 ein 204 (0xCC) Schaltorgan 2 ein 205 (0xCD) Reserviert 206 (0xCE) Automatik Betrieb 207 (0xCF) Handbetrieb 208 (0xD0) Reserviert 209 (0xD1) 210 (0xD2) Leit.AV Betrieb 211 (0xD3) Leit.SV Betrieb 212 (0xD4) Leit.ZSV Betrieb 213 (0xD5) Kanal abgeschaltet...

  • Seite 89: Modbus Steuerbefehle

    Modbus-TCP-Server 8.7 Modbus Steuerbefehle Von einer externen Anwendung (z. B. einer Visualisierungssoftware) können Befehle an BMS-Geräte gesendet werden. Diese Funktionalität kann über die Web-Bedienoberfläche ein- oder ausgeschaltet werden. Befehlsaufbau Schreiben Lesen Word 0xFC00 0xFC01 0xFC02 0xFC03 0xFC04 Externe Interne BMS-Kanal Befehl Status BMS-Busadresse...

  • Seite 90: Steuerbefehle Für Den Internen Und Externen Bms-Bus

    Modbus-TCP-Server 8.7.3 Steuerbefehle für den internen und externen BMS-Bus int/ext Register Register Register Register Menütext/ BMS- Kanal Befehl Funktion 1-150 Test Isometer 1-99 Test change over unit (PRC487) / 1-150 Test Umschalteinrichtung PRC 1-99 1-150 Test change over unit (ATICS) / Start automatischer Test Umschal- tung 1->2 Ende nach der Zeit T(Test)

  • Seite 91: Modbus-Beispiel Für Steuerbefehle

    Modbus-TCP-Server 8.7.4 Modbus-Beispiel für Steuerbefehle Beispiel: ATICS auf Leitung 1 umschalten COM465… befindet sich auf Adresse 1 im Subsystem 1. Es soll bei einer ATICS an der internen Ad- resse 3 auf Leitung 1 umgeschaltet werden. Modbus-Steuerbefehl 00 02 00 00 00 0F 01 10 FC 00 00 04 08 00 01 00 03 00 00 00 05 00 02 Transaction ID (wird automatisch generiert) 00 00...
  • Seite 92 Modbus-TCP-Server COM465xP_D00216_03_M_XXDE/03.2020...

  • Seite 93: Snmp

    Um die SNMP-Funktion „Traps“ oder die individuellen Texte aus der COMTRAXX Anwendung zu nut- zen, muss die Bender MIB V2 verwendet werden. Diese stellt diese Funktionen bereit. Zudem ist es dann notwendig, eine Gerätezuordnung für das SNMP-Abbild zu generieren. Dort wird definiert, welche Adresse welches Gerät auf der SNMP Seite bekommt.
  • Seite 94 SNMP COM465xP_D00216_03_M_XXDE/03.2020...

  • Seite 95: Im Störungsfall

    Nutzen Sie die Backup-Funktion zum Sichern aller Einstellungen des Geräts (sie- he Kapitel „3.2 Gerätemerkmale" sowie das Handbuch COMTRAXX®). Häufig gestellte Fragen im Internet Zu vielen Bender-Geräten finden Sie FAQs unter: https://www.bender.de > Service & Support > Schnelle Hilfe > FAQ COM465xP_D00216_03_M_XXDE/03.2020...

  • Seite 96: Wartung

    Im Störungsfall 10.2 Wartung Das Gerät enthält keine Teile, die gewartet werden müssen. 10.3 Reinigung Das Gerät darf nur mit einem sauberen, trockenen, weichen und antistatischen Tuch gereinigt wer- den. COM465xP_D00216_03_M_XXDE/03.2020...

  • Seite 97: Technische Daten

    11. Technische Daten 11.1 Tabellarische Daten ( )* = Werkseinstellung Isolationskoordination nach IEC 60664-1/IEC 60664-3 230 V-Varianten Bemessungsspannung......................... AC 250 V Bemessungs-Stoßspannung/Überspannungskategorie ..............4 kV / III Verschmutzungsgrad ..........................3 Sichere Trennung (verstärkte Isolierung) zwischen ........(A1/+, A2/-) - [(AMB, BMB), (ABMS, BBMS), (X2), (X3, X4), (PROFIBUS DP)] 24 V-Varianten Bemessungsspannung........................
  • Seite 98 Modbus Bender-Modbus-Abbild..........................V1, V2 (V2)* Modbus TCP Schnittstelle/Protokoll ........................Ethernet/Modbus TCP Betriebsart ................Client für zugeordnete Bender-Geräte und „Fremdgeräte“ Betriebsart ..............Server für Zugriff auf Prozessabbild und für Modbus-Steuerbefehle Parallele Datenzugriffe von verschiedenen Clients ....................max. 8 Modbus RTU Schnittstelle/Protokoll ........................RS485/Modbus RTU Betriebsart ................................
  • Seite 99 Technische Daten Klimaklassen nach IEC 60721 Ortsfester Einsatz (IEC 60721-3-3) ............3K23 (keine Betauung, keine Eisbildung) Transport (IEC 60721-3-2) ..........................2K11 Langzeitlagerung (IEC 60721-3-1) ........................1K22 Mechanische Beanspruchung nach IEC 60721: Ortsfester Einsatz (IEC 60721-3-3) ........................3M11 Transport (IEC 60721-3-2) ..........................2M4 Langzeitlagerung (IEC 60721-3-1) .........................

  • Seite 100: Normen, Zulassungen Und Zertifizierungen

    Frequenzbereich verbrauch Condition Monitor mit AC/DC 24…240 V COM465DP-230V ≤ 9,6 VA/≤ 4 W B95061060 integriertem Gateway 50…60 Hz (Bender-System / PROFIBUS COM465DP-24V DC 24 V ≤ 3 W B95061061 DP / Ethernet) AC/DC 24…240 V Condition Monitor mit COM465IP-230V ≤...

  • Seite 101: Index

    UL-Anwendungen 23 Modbus Byte- bzw. Word-Vertauschung 78 Update 11 - Anfragen (Request) 65 Byte-Offset 78 - Antworten (Response) 67 - Bender Abbild V1 69 Visualisierung 35 - Bender-Abbild V2 79 Dashboards 37 - Steuerbefehle 89 Modbus RTU 21 Modbus-TCP-Server 65...
  • Seite 102 INDEX COM465xP_D00216_03_M_XXDE/03.2020...
