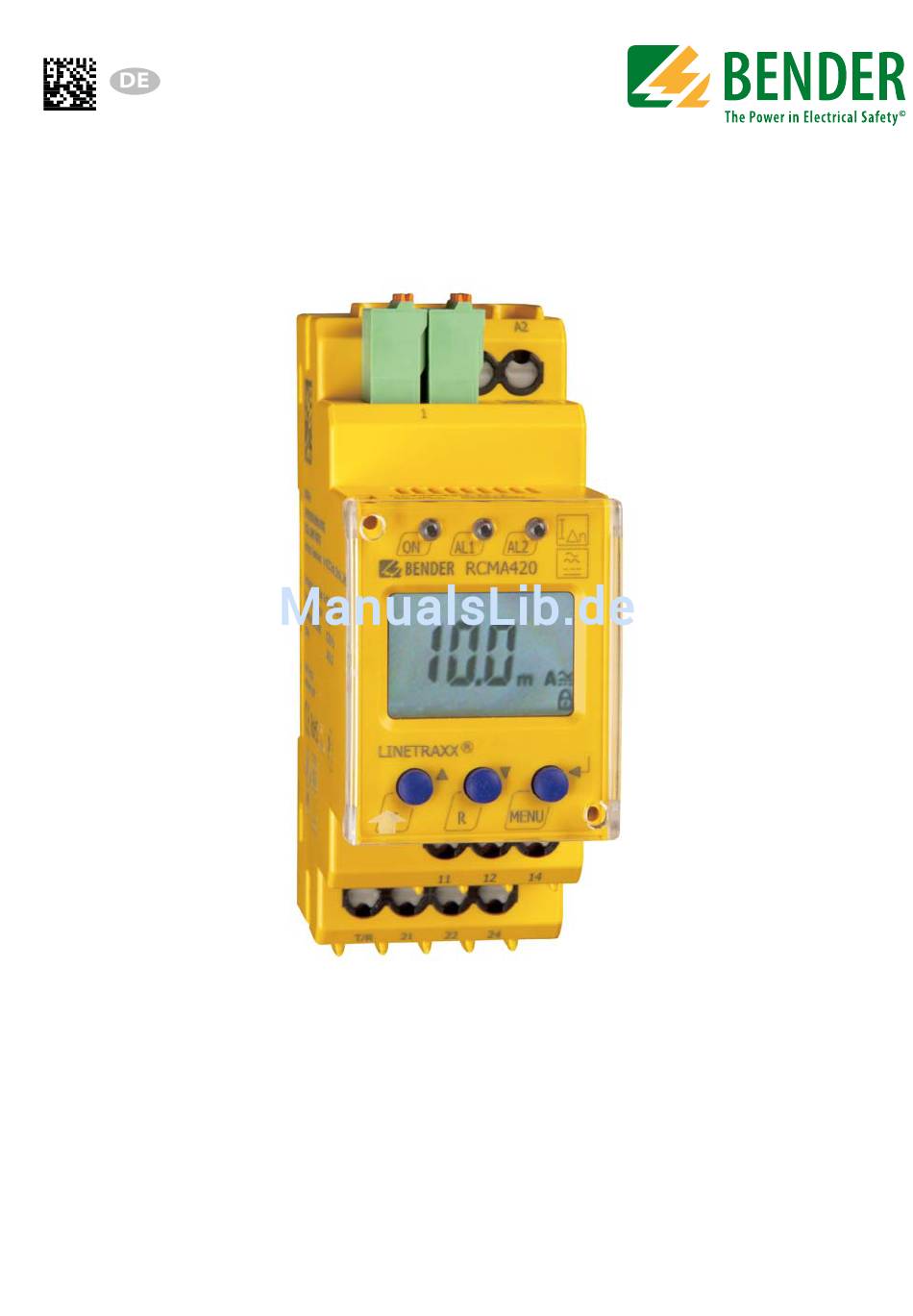

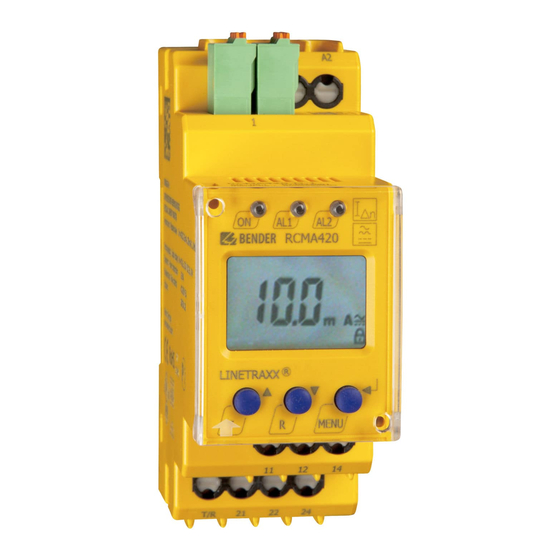

- Seite 1 Handbuch RCMA420 Differenzstrom-Überwachungsgerät zur Überwachung von AC-, DC- und pulsierenden DC-Strömen in TN- und TT-Systemen Software-Version: D242 V1.2x RCMA420_D00059_02_M_XXDE/06.2016...
- Seite 2 Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Str. 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de © Bender GmbH & Co. KG Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Wichtig zu wissen ..................... 7 Hinweise zur Benutzung des Handbuchs ..........7 Technische Unterstützung: Service und Support ......... 8 1.2.1 First-Level-Support ..................8 1.2.2 Repair-Service ....................8 1.2.3 Field-Service ....................... 9 Schulungen ..................... 10 Lieferbedingungen ..................10 Kontrolle, Transport und Lagerung ............10 Gewährleistung und Haftung .............. - Seite 4 Inhaltsverzeichnis 3.2.10 Passwort-Schutz (on, OFF) ................. 18 3.2.11 Werkseinstellung FAC .................. 18 3.2.12 Löschbarer Historienspeicher ..............18 3.2.13 Externe, kombinierte Test- bzw. Reset-Taste T/R ....... 18 3.2.14 Fehlerspeicher ....................18 4. Montage und Anschluss ................19 5. Bedienung und Einstellung ................. 21 Genutzte Display-Elemente ...............
- Seite 5 Inhaltsverzeichnis Inbetriebnahme ..................... 35 Werkseinstellung ..................35 Fehlercodes ..................... 36 6. Technische Daten ..................37 Tabellarische Daten ..................37 Normen, Zulassungen und Zertifizierungen ........40 Bestellangaben ....................41 INDEX ........................43 RCMA420_D00059_02_M_XXDE/06.2016...
-
Seite 7: Wichtig Zu Wissen
1. Wichtig zu wissen 1.1 Hinweise zur Benutzung des Handbuchs Dieses Handbuch richtet sich an Fachpersonal der Elektrotechnik und Elektronik! Bewahren Sie dieses Handbuch zum Nachschlagen griffbereit auf. Um Ihnen das Verständnis und das Wiederfinden bestimmter Textstellen und Hinweise im Handbuch zu erleichtern, haben wir wichtige Hinweise und Infor- mationen mit Symbolen gekennzeichnet. -
Seite 8: Technische Unterstützung: Service Und Support
Nutzung des Produktes behilflich sein sollen. Dieses Handbuch wurde mit größtmöglicher Sorgfalt erstellt. Dennoch sind Fehler und Irrtümer nicht vollständig auszuschließen. Bender übernimmt kei- nerlei Haftung für Personen- oder Sachschäden, die sich aus Fehlern oder Irr- tümern in diesem Handbuch herleiten. -
Seite 9: Field-Service
Geräte für den Reparaturservice senden Sie bitte an folgende Adresse: Bender GmbH, Repair-Service, Londorfer Str. 65, 35305 Grünberg 1.2.3 Field-Service Vor-Ort-Service für alle Bender-Produkte Inbetriebnahme, Parametrierung, Wartung, Störungsbeseitigung für Bender-Produkte Analyse der Gebäudeinstallation (Netzqualitäts-Check, EMV-Check, Thermografie) Praxisschulungen für Kunden... -
Seite 10: Schulungen
Wichtig zu wissen 1.3 Schulungen Bender bietet Ihnen gerne eine Einweisung in die Bedienung des Geräts an. Aktuelle Termine für Schulungen und Praxisseminare finden Sie im Internet unter www.bender-de.com -> Fachwissen -> Seminare. 1.4 Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender. -
Seite 11: Gewährleistung Und Haftung
Wichtig zu wissen 1.6 Gewährleistung und Haftung Gewährleistung- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: Nicht bestimmungsgemäße Verwendung des Geräts. Unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten ... -
Seite 12: Entsorgung
Altgeräte anderer Nutzer als privater Haushalte, die als Neugeräte nach dem 13. August 2005 in Verkehr gebracht wurden, werden vom Her- steller zurückgenommen und einer fachgerechten Entsorgung zuge- führt. Weitere Hinweise zur Entsorgung von Bender-Geräten finden Sie auf unserer Homepage unter www.bender-de.com -> Service & Support. RCMA420_D00059_02_M_XXDE/06.2016... -
Seite 13: Sicherheitshinweise
2. Sicherheitshinweise 2.1 Sicherheitshinweise allgemein Bestandteil der Gerätedokumentation sind neben diesem Handbuch die „Sicherheitshinweise für Bender-Produkte“. 2.2 Arbeiten an elektrischen Anlagen Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen. -
Seite 14: Bestimmungsgemäße Verwendung
Sicherheitshinweise 2.3 Bestimmungsgemäße Verwendung Das allstromsensitive Differenzstrom-Überwachungsgerät RCMA420 wird zur Überwachung von geerdeten Systemen (TN- und TT-Systemen) eingesetzt, in denen Gleichfehlerströme oder Wechselfehlerströme auftreten können. Teil dieser Systeme sind insbesondere Verbraucher mit Sechspuls-Brückengleich- richtern oder Einweggleichrichtung mit Glättung, z. B. Umrichter, Ladegeräte, Baumaschinen mit frequenzgeregelten Antrieben. -
Seite 15: Funktion
3. Funktion 3.1 Gerätemerkmale Allstromsensitives Differenzstrom-Überwachungsgerät Typ B nach IEC 62020 und IEC 60755 Zwei getrennt einstellbare Ansprechwert-Bereiche (Vorwarnung, Alarm) Einstellbare Schalthysterese Effektivwertmessung Anlauf-, Ansprech- und Rückfallverzögerung Messwertanzeige über multifunktionales LC-Display ... -
Seite 16: Anschlussüberwachung
Funktion speicherung aktiviert, bleiben die Alarmrelais in Alarmstellung und die LEDs leuchten, bis die RESET-Taste betätigt oder die Versorgungsspannung unter- brochen wurde. Mit der TEST-Taste kann die Gerätefunktion geprüft werden. Die Geräteparametrierung erfolgt über das LC-Display und die frontseitigen Bedientasten und kann durch ein Passwort geschützt werden. 3.2.1 Anschlussüberwachung Die Anschlüsse zum Messstromwandler werden permanent überwacht. -
Seite 17: Funktionsstörung
Funktionsstörung Liegt eine interne Funktionsstörung vor, blinken alle 3 LEDs. Das Display zeigt einen Fehlercode (E01…E32). In solchen Fällen wenden Sie sich bitte an die Fa. Bender. 3.2.6 Anzahl der Reload-Zyklen vorgeben Bei nur zeitweise auftretenden aber wiederkehrenden Fehlern im überwach- ten System und ausgeschaltetem Fehlerspeicher M würden die Alarm-Relais... -
Seite 18: Rückfallverzögerung Off
Funktion Rückfallverzögerung Nach Wegfall des Alarms und deaktivierter Fehlerspeicherung erlöschen die Alarm-LEDs und schalten die Alarm-Relais in ihren Ausgangszustand zurück. Mit Hilfe der Rückfallverzögerung (0…99 s) wird die Signalisierung des Alarm- zustands für die eingestellte Dauer aufrechterhalten. 3.2.9 Differenzstrom-Überwachung im Fensterbetrieb Durch Umschaltung des Messverfahrens in den Fensterbetrieb (SEt / In) löst das Gerät bei Verlassen des Bereichs, der durch die Ansprechwerte I1 und I2 gebildet wird, einen Alarm aus;... -
Seite 19: Montage Und Anschluss
4. Montage und Anschluss Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen. Lebensgefahr durch Stromschlag! Bei Berühren von unter Spannung stehenden Anlagenteilen besteht die Gefahr eines elektrischen Schlages, ... - Seite 20 Montage und Anschluss Die Frontplattenabdeckung ist an der mit einem Pfeil gekennzeichneten un- teren Seite aufzuklappen. 1. Montage auf Hutschiene: Rasten Sie den rückseitigen Montageclip des Geräts auf der Hutschiene so ein, dass ein sicherer und fester Sitz gewährleistet ist. Schraub-Befestigung: Bringen Sie die rückseitigen Montageclips (2.
-
Seite 21: Bedienung Und Einstellung
5. Bedienung und Einstellung 5.1 Genutzte Display-Elemente Nachfolgende Tabelle zeigt detailliert die Bedeutung der verwendeten Dis- play-Elemente. Ele- Genutzte Display-Elemente Funktion ment Reload-Funktion bei Memory = off (L = I.) Ansprechwert I in mA Δn2 (Alarm 2, Hauptwarnung) Ansprechwert I in % von I Δn1 Δn2... -
Seite 22: Funktion Der Bedienelemente
Bedienung und Einstellung 5.2 Funktion der Bedienelemente Ele- Gerätefront Funktion ment leuchtet konstant: Betriebs-LED, blinkt: grün Systemfehler oder Störung der Anschlussüberwachung LED Alarm 1 leuchtet ( gelb): AL1, Ansprechwert 1 erreicht Δn1 LED Alarm 2 leuchtet (gelb): AL1 AL2 Ansprechwert 2 erreicht Δn2 13 m A fließen durch den 13 mA... -
Seite 23: Menüstruktur
Bedienung und Einstellung 5.3 Menüstruktur Alle einstellbaren Parameter finden Sie in den Spalten Menüpunkt und Ein- stellbarer Parameter. In der Spalte Menüpunkt wurde eine Display-nahe Dar- stellung verwendet. Über die Untermenüs r1, r2 können den ALARM-Relais K1, K 2 verschiedene ALARM-Kategorien zugeordnet werden. Dies geschieht über das Aktivieren oder Deaktivieren der jeweiligen Funktion. -
Seite 24: Display Im Standard-Betrieb
Bedienung und Einstellung Unter- Menü- Aktivie- Menü Einstellbarer Parameter menü punkt rung t on 1 Ansprechverzögerung K1 t on 2 Ansprechverzögerung K2 (Zeitsteue- rung) Anlaufverzögerung t off Rückfallverzögerung K1/K2 Bereichsumschaltung: I 12 Hoch, Fensterfunktion, Niedrig Parametereinstellung über (Gerätesteu- Passwort erung) Werkseinstellung ausführen Funktion gesperrt Hard- / Software-Version... -
Seite 25: Display Im Menü-Betrieb
Bedienung und Einstellung 5.5 Display im Menü-Betrieb 5.5.1 Parameter abfragen und einstellen: Übersicht Menü- Einstellbarer Parameter punkt Ansprechwerte abfragen und einstellen: – Differenzstrom I2 (I ) (AL2) Δn2 – Differenzstrom I1 (I ) (AL1) Δn1 – Hysterese der Ansprechwerte: % Hys Fehlerspeicher und Alarm-Relais konfigurieren: –... - Seite 26 Bedienung und Einstellung Menü-Struktur RCMA420_D00059_02_M_XXDE/06.2016...
-
Seite 27: Einstellen Der Parameter
Bedienung und Einstellung Einstellen der Parameter Beispielhaft wird die Änderung des Alarm-Ansprechwerts I1 (I ) beschrie- Δn1 ben. Vorausgesetzt wird, dass im Menü SEt/I12 der Bereich Überstrom (HI) ausgewählt ist (Werkseinstellung). So gehen Sie vor: 1. Drücken Sie die Taste MENU/Enter länger als 1,5 s. Im Display erscheint das blinkende Kürzel AL. -
Seite 28: Ansprechwerte Für Überstrom Einstellen
Bedienung und Einstellung 5.5.3 Ansprechwerte für Überstrom einstellen: - Ansprechwert I2 (Überstrom I Δn2 - Ansprechwert I1 (Überstrom I Δn1 - Hysterese (Hys) der Ansprechwerte I Δn1 Δn2 Ansprechwert I2 erhöhen (Alarm Überstrom) Ansprechwert I1 erhöhen (Vorwarnung Überstrom) Ansprechwert Hysterese einstellen RCMA420_D00059_02_M_XXDE/06.2016... -
Seite 29: Fehlerspeicher Und Arbeitsweise Der Alarm-Relais Einstellen
Bedienung und Einstellung 5.5.4 Fehlerspeicher und Arbeitsweise der Alarm-Relais einstellen Fehlerspeicher auf den Modus con umstellen Alarm-Relais K1 auf Arbeitsstrom-Betrieb (n.o.) einstellen Anzahl der Reload-Zyklen einstellen RCMA420_D00059_02_M_XXDE/06.2016... -
Seite 30: Alarm-Kategorien Den Alarm-Relais Zuordnen
Bedienung und Einstellung 5.5.5 Alarm-Kategorien den Alarm-Relais zuordnen Den Alarm-Relais K1 (r1, 1) und K2 (r2, 2) können Überstrom-, Unterstrom- und geräteeigene Fehler des Differenzstrom-Überwachungsgeräts zugeordnet werden. Ab Werk signalisieren K1 und K2 Vorwarnung und Alarm bei Über- strom und geräteeigenem Fehler. Alarm-Relais K1: Kategorie Gerätefehler deaktivieren Alarm-Relais K1: Kategorie Ansprechwert I1 deaktivieren RCMA420_D00059_02_M_XXDE/06.2016... -
Seite 31: Alarm-Relais K1: Kategorie Ansprechwert I2 Aktivieren
Bedienung und Einstellung Alarm-Relais K1: Kategorie Ansprechwert I2 aktivieren Alarm-Relais K1: Kategorie „Alarm durch Gerätetest“ deaktivieren Das Deaktivieren eines Alarm-Relais (K1/K2) per Menü verhindert die Signalisierung eines Alarms durch den betreffenden Wechsler! Ein Alarm wird nur noch durch die VORSICHT jeweilige Alarm-LED (AL1/AL2) angezeigt! RCMA420_D00059_02_M_XXDE/06.2016... -
Seite 32: Verzögerungszeiten Einstellen
Bedienung und Einstellung 5.5.6 Verzögerungszeiten einstellen Folgende Verzögerungen können Sie vorgeben: Ansprechverzögerung t (0…10 s) für K1, sowie t (0…10 s) für K2 Anlaufverzögerung t (0…10 s) beim Gerätestart gemeinsame Rückfallverzögerung t (0…99 s) für K1, K2. Die Einstel- ... -
Seite 33: Werkseinstellung Und Passwort-Schutz
Bedienung und Einstellung 5.5.8 Werkseinstellung und Passwort-Schutz Mit Hilfe dieses Menüs können Sie den Passwort-Schutz einschalten, das Pass- wort ändern oder den Passwort-Schutz abschalten. Außerdem können Sie das Gerät auf die Werkseinstellungen zurücksetzen. a) Passwortschutz aktivieren b) Passwort ändern RCMA420_D00059_02_M_XXDE/06.2016... -
Seite 34: Passwortschutz Deaktivieren
Bedienung und Einstellung c) Passwortschutz deaktivieren 5.5.9 Werkseinstellung wiederherstellen 5.5.10 Abfrage von Geräteinformationen (Beispiel) Hiermit fragen Sie die Software-Version (1.xx) ab. Die Daten werden nach Start dieser Funktion als Laufband eingeblendet. Nach Durchlauf der Routine kön- nen Sie mit den Aufwärts-/Abwärts-Tasten einzelne Datenabschnitte auswäh- len. -
Seite 35: Abfrage Des Historienspeichers
Bedienung und Einstellung 5.5.11 Abfrage des Historienspeichers Der Historienspeicher wird über das Menü HiS angewählt. Mit den Aufwärts- oder Abwärtstasten wechseln Sie zur nächsten Anzeige. Blinken Clr und M kann mit Enter der Historienspeicher gelöscht werden. 5.6 Inbetriebnahme Vor der Inbetriebnahme ist der ordnungsgemäße Anschluss des Differenz- strom-Überwachungsgeräts zu überprüfen. -
Seite 36: Fehlercodes
Fehlers und einem erneuten Selbsttest oder Gerätestart selbst- tätig E…. Bei Fehlercodes > 02 Maßnahme: Reset durchführen. Gerät auf die Werkseinstellung zurücksetzen. Der Fehlercode löscht sich nach Beseitigung des Fehlers selbsttätig. Falls der Fehler weiter besteht, Kontakt zum BENDER-Service aufnehmen RCMA420_D00059_02_M_XXDE/06.2016... -
Seite 37: Technische Daten
6. Technische Daten 6.1 Tabellarische Daten ( )* = Werkseinstellung Isolationskoordination nach IEC 60664-1/IEC 60664-3 RCMA420-D-1: Bemessungsspannung ........................100 V Überspannungskategorie/ Verschmutzungsgrad ................III/3 Bemessungs-Stoßspannung ......................2,5 kV RCMA420-D-2: Bemessungsspannung ........................250 V Überspannungskategorie/ Verschmutzungsgrad ................III/3 Bemessungs-Stoßspannung ......................4 kV Versorgungsspannung... - Seite 38 Technische Daten Messbereich AC .............................. 0…1,5 A Messbereich DC ............................0…600 mA Prozentuale Ansprechunsicherheit bei f ≤ 2 Hz oder ≥ 16 Hz ..............0…-35 % Prozentuale Ansprechunsicherheit für f > 2 Hz…<16 Hz ............-35 %…+100 % Betriebsmessunsicherheit ..........................0…35% Ansprechwerte Bemessungs-Ansprechdifferenzstrom (Vorwarnung, AL1) .........50…100 % x...
-
Seite 39: Anschluss
Technische Daten Schaltglieder Schaltglieder ............................2 x 1 Wechsler Arbeitsweise ....................Ruhestrom/Arbeitsstrom (Ruhestrom)* Elektrische Lebensdauer bei Bemessungsbedingungen ............... 10000 Schaltspiele Kontaktdaten nach IEC 60947-5-1 Gebrauchskategorie ............AC-13..AC-14 ..DC-12 ..DC-12 ..DC-12 Bemessungsbetriebsspannung ........... 230 V...230 V .....24 V ..110 V ..220 V Bemessungsbetriebsspannung UL........ -
Seite 40: Ansprechdifferenzstrom-Bereiche Der Verschiedenen Messstromwandler
Technische Daten Anschlussart..........................Federklemmen Anschlussvermögen: Starr .......................... 0,2…2,5 mm ( AWG 24…14) Flexibel ohne Aderendhülse ................... 0,75…2,5 mm (AWG 19…14) Flexibel mit Aderendhülse ..................0,2…1,5 mm ( AWG 24…16) Abisolierlänge ..............................10 mm Öffnungskraft ................................50 N Testöffnung, Durchmesser ..........................2,1 mm Sonstiges Betriebsart .............................. -
Seite 41: Bestellangaben
B 9808 0504 WX-500 B 9808 0505 WX-1000 B 9808 0506 Zubehör RCMA420 Montageclip für Schraubmontage (1 Stück je Gerät)................B 9806 0008 Zubehör Messstromwandler Schnappbefestigung für Hutschiene: W20AB /W35AB ................B 9808 0501 Schnappbefestigung für Hutschiene: W60AB ...................B 9808 0502... - Seite 42 Technische Daten RCMA420_D00059_02_M_XXDE/06.2016...
-
Seite 43: Index
INDEX Anlaufverzögerung t 17 Fehlercodes 41 Anschluss eines zusätzlichen kaskadierten Fensterbetrieb 32 Messstromwandlers 21 Funktionsbeschreibung 15 Anschlussplan 20 Funktionsstörung 17 Ansprechverzögerung ton 17 Ansprechwerte einstellen Genutzte Display-Elemente 21 - Hysterese 28 Gerätemerkmale 15 - Überstrom (> I) 28 Anzahl der Reload-Zyklen einstellen 29 Arbeiten an elektrischen Anlagen 13 Historienspeicher 35 Bedienelemente, Funktion 22... - Seite 44 - t (Zeitsteuerung) 24 Support 8 Menübetrieb starten 22 Menüstruktur, Übersicht 23 Technische Daten 37 Messstromwandler versus Ansprechdiffe- Test-Taste 22 renzstrombereich 40 Montage 19 Werkseinstellung 18 Parameter abfragen und einstellen, Über- sicht 25 Parametrier-Beispiel 27 Parametrieren - Alarm-Kategorien den Alarm-Relais zuordnen 30 - Ansprechwerte einstellen 28 - Fehlerspeicher einschalten 29...
- Seite 48 Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Str. 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de Fotos: Bender Archiv...
