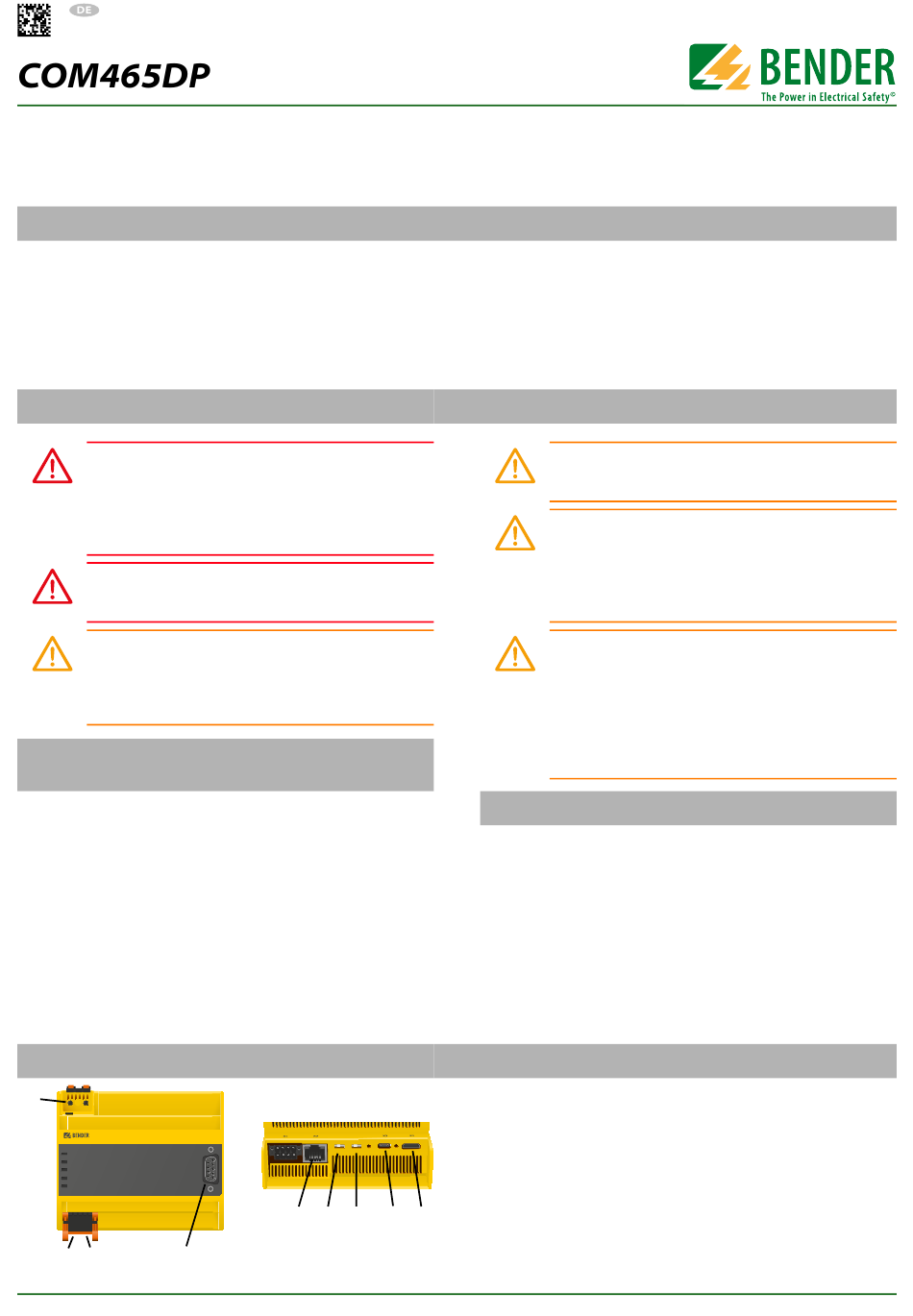

Kurzanleitung „Montage und Anschluss"
Condition Monitor mit integriertem Gateway Bender-System/PROFIBUS DP/Ethernet TCP/IP
Diese Kurzanleitung ersetzt nicht die Handbücher. Die Handbücher finden Sie im Downloadbereich unserer Homepage. Stellen Sie sicher, dass das
Personal die Handbücher gelesen und alle Hinweise, die die Sicherheit betreffen, verstanden hat.
1. Bestimmungsgemäße Verwendung
Das Gateway verbindet folgende Geräte mit Ethernet-TCP/IP- und
PROFIBUS-DP-Netzwerken:
– Bender-Geräte mit BMS-Bus oder BCOM-Schnittstelle
– Bender-Universalmessgeräte PEM... mit Modbus RTU oder
Modbus TCP.
Das COM465DP setzt Alarme, Messwerte und Zustände der Geräte
auf die Protokolle Modbus TCP sowie HTTP um.
2. Sicherheitshinweise
Lebensgefahr durch Stromschlag!
Anlagenteile stehen unter Spannung. Bei Montage und
Anschluss:
GEFAHR
Anlagenteile nicht berühren.
Anlage spannungsfrei schalten und gegen unbe-
absichtigtes Einschalten sichern.
Lebensgefahr und Zerstörungsgefahr durch Nässe!
Gerät so installieren, dass es vor Feuchtigkeit
geschützt ist.
GEFAHR
Montageort beachten
Beachten Sie bitte bei der Installation, dass der
Betrieb des Gerätes nur in Betriebsstätten mit
WARNUNG
beschränktem Zutritt gestattet ist! Dies kann bei-
spielsweise die Montage in einem Schaltschrank sein.
3. Lieferumfang
Sie erhalten:
• das COMTRAXX® COM465DP
• eine gedruckte Kurzanleitung
• die Handbücher „COM465IP/COM465DP", „COMTRAXX" und
„BCOM" als pdf-Dateien. Die Handbücher erhalten Sie unter:
http://www.bender.de > Service & Support >
Downloadbereich > Bedienungsanleitungen
• die Konfigurationsdatei für PROFIBUS DP: „BEND0F27.gsd"
Die aktuelle Version dieser Datei erhalten Sie unter:
http://www.bender.de > Service & Support >
Downloadbereich > Software
Der Download von Software ist nur für registrierte Benutzer
möglich. Bitte registrieren Sie sich mit Ihrer E-Mail-Adresse.
5. Gerät anschließen
1
A1/+
A2/-
COM465DP
COMTRAXX
ON
PROFIBUS DP
PROFIBUS
ETHERNET/IP
MODBUS/RTU
BMS
X1
X2
X3
3
4
2
COM465DP_D00216_01_Q_DEEN/01.2016
OFF
ON
OFF
ON
R
R
BMS
MB
X4
5
6
7
Dies ermöglicht die Ankopplung an Modbus-TCP-Netzwerke sowie
die Visualisierung und Auswertung mit Standard-Web-Brow-
sern.Das Gateway COM465DP überträgt Informationen vom BMS-
Bus und BCOM-Schnittstelle auf den PROFIBUS DP und umgekehrt.
Die Bedienung und Einstellung erfolgt über die im Gerät integrierte
Web-Bedienoberfläche.
Zerstörungsgefahr durch falsche Netzspannung
WARNUNG
Fehlfunktion durch doppelte Adressen!
Eine Doppelbelegung mit Adressen kann in den betroffe-
nen Bus-Systemen zu schwerwiegenden Fehlfunktionen
WARNUNG
führen.
Gefahr doppelter Adressen, wenn BCOM-System-
name nicht geändert wird.
Bei allen Bender-BCOM-Geräten lautet die Werkseinstel-
WARNUNG
lung für den Systemnamen „SYSTEM". Werden im glei-
chen Netzwerk mehrere Systeme aufgebaut, so besteht
die Gefahr, dass Adressen doppelt vergeben werden.
4. Gerät montieren
Das Gerät ist für folgende Einbauarten geeignet:
• Schnellbefestigung auf Hutprofilschiene nach IEC 60715 oder
• Schraubbefestigung mit 2 x M4
Für UL-Anwendungen ist zu beachten:
– Maximale Umgebungstemperatur: 55°C
– Nur 60/75-°C-Kupfer-Leitungen verwenden
8
9
Zugelassene Netzspannung dem Typenschild ent-
nehmen.
Sorgen Sie für eine korrekte Adresseinstellung und
Terminierung des COM465DP.
Geben Sie immer einen neuen BCOM-Systemna-
men ein.
DE-1
