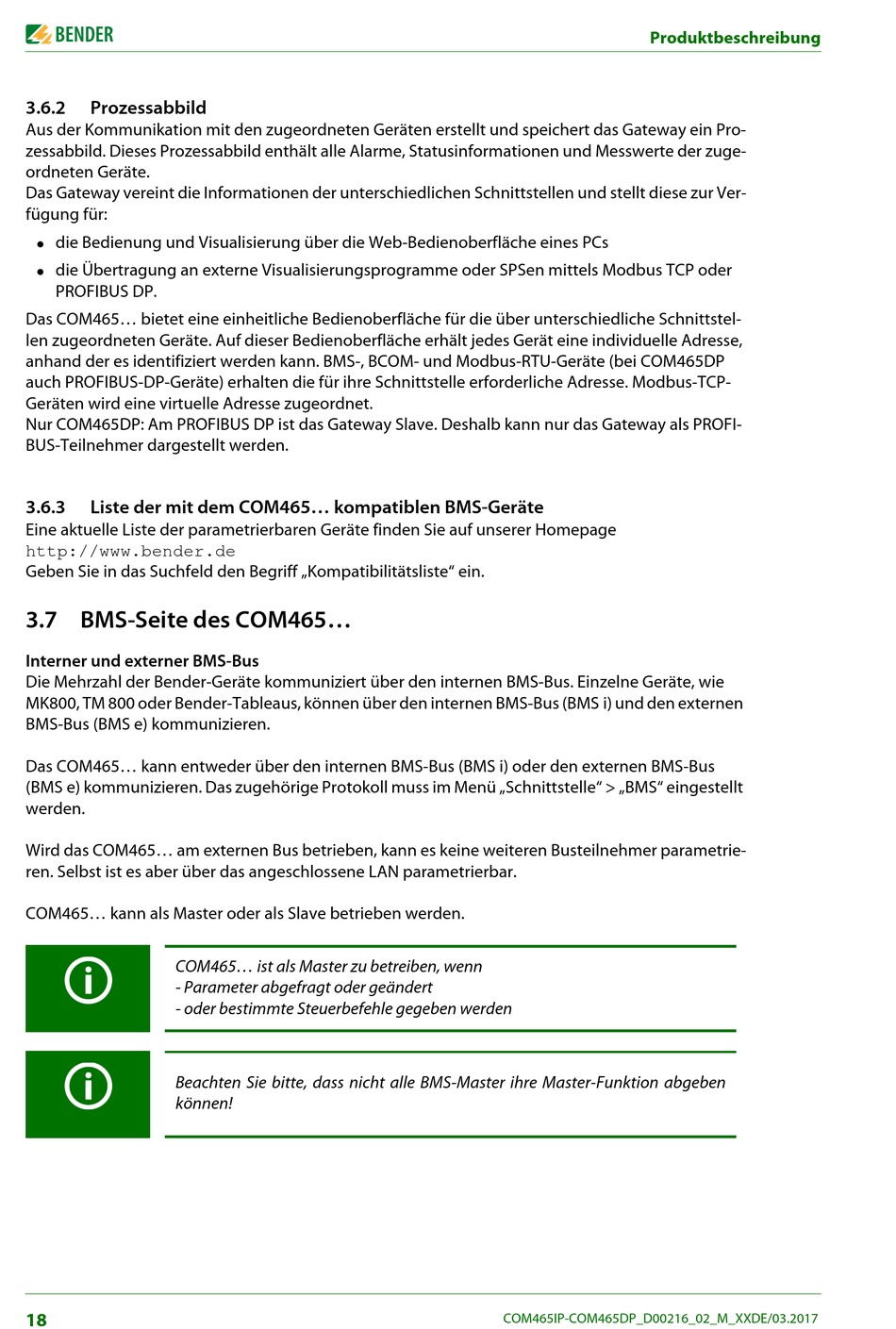

3.6.2

Prozessabbild

Aus der Kommunikation mit den zugeordneten Geräten erstellt und speichert das Gateway ein Pro-
zessabbild. Dieses Prozessabbild enthält alle Alarme, Statusinformationen und Messwerte der zuge-
ordneten Geräte.
Das Gateway vereint die Informationen der unterschiedlichen Schnittstellen und stellt diese zur Ver-
fügung für:
die Bedienung und Visualisierung über die Web-Bedienoberfläche eines PCs

die Übertragung an externe Visualisierungsprogramme oder SPSen mittels Modbus TCP oder

PROFIBUS DP.
Das COM465... bietet eine einheitliche Bedienoberfläche für die über unterschiedliche Schnittstel-
len zugeordneten Geräte. Auf dieser Bedienoberfläche erhält jedes Gerät eine individuelle Adresse,
anhand der es identifiziert werden kann. BMS-, BCOM- und Modbus-RTU-Geräte (bei COM465DP
auch PROFIBUS-DP-Geräte) erhalten die für ihre Schnittstelle erforderliche Adresse. Modbus-TCP-
Geräten wird eine virtuelle Adresse zugeordnet.
Nur COM465DP: Am PROFIBUS DP ist das Gateway Slave. Deshalb kann nur das Gateway als PROFI-
BUS-Teilnehmer dargestellt werden.
3.6.3 Liste der mit dem COM465... kompatiblen BMS-Geräte
Eine aktuelle Liste der parametrierbaren Geräte finden Sie auf unserer Homepage
http://www.bender.de
Geben Sie in das Suchfeld den Begriff „Kompatibilitätsliste" ein.

3.7 BMS-Seite des COM465...

Interner und externer BMS-Bus
Die Mehrzahl der Bender-Geräte kommuniziert über den internen BMS-Bus. Einzelne Geräte, wie
MK800, TM 800 oder Bender-Tableaus, können über den internen BMS-Bus (BMS i) und den externen
BMS-Bus (BMS e) kommunizieren.
Das COM465... kann entweder über den internen BMS-Bus (BMS i) oder den externen BMS-Bus
(BMS e) kommunizieren. Das zugehörige Protokoll muss im Menü „Schnittstelle" > „BMS" eingestellt
werden.
Wird das COM465... am externen Bus betrieben, kann es keine weiteren Busteilnehmer parametrie-
ren. Selbst ist es aber über das angeschlossene LAN parametrierbar.
COM465... kann als Master oder als Slave betrieben werden.
COM465... ist als Master zu betreiben, wenn
- Parameter abgefragt oder geändert
- oder bestimmte Steuerbefehle gegeben werden
Beachten Sie bitte, dass nicht alle BMS-Master ihre Master-Funktion abgeben
können!
