Kurzanleitung „Montage und Anschluss"
Condition Monitor mit integriertem Gateway Bender-System/Ethernet TCP/IP
Diese Kurzanleitung ersetzt nicht die Handbücher. Die Handbücher finden Sie im Downloadbereich unserer Homepage. Stellen Sie sicher, dass das
Personal die Handbücher gelesen und alle Hinweise, die die Sicherheit betreffen, verstanden hat.
1. Bestimmungsgemäße Verwendung
Das Gateway verbindet folgende Geräte mit Ethernet-TCP/IP-Netz-
werken:
– Bender-Geräte mit BMS-Bus oder BCOM-Schnittstelle
– Bender-Universalmessgeräte PEM... mit Modbus RTU oder
Modbus TCP.
2. Sicherheitshinweise
Lebensgefahr durch Stromschlag!
Anlagenteile stehen unter Spannung. Bei Montage und
Anschluss:
GEFAHR
►
Anlagenteile nicht berühren.
►
Anlage spannungsfrei schalten und gegen unbe-
absichtigtes Einschalten sichern.
Lebensgefahr und Zerstörungsgefahr durch Nässe!
►
Gerät so installieren, dass es vor Feuchtigkeit
geschützt ist.
GEFAHR
Montageort beachten
►
Beachten Sie bitte bei der Installation, dass der
Betrieb des Gerätes nur in Betriebsstätten mit
WARNUNG
beschränktem Zutritt gestattet ist! Dies kann bei-
spielsweise die Montage in einem Schaltschrank sein.
3. Lieferumfang
Sie erhalten:

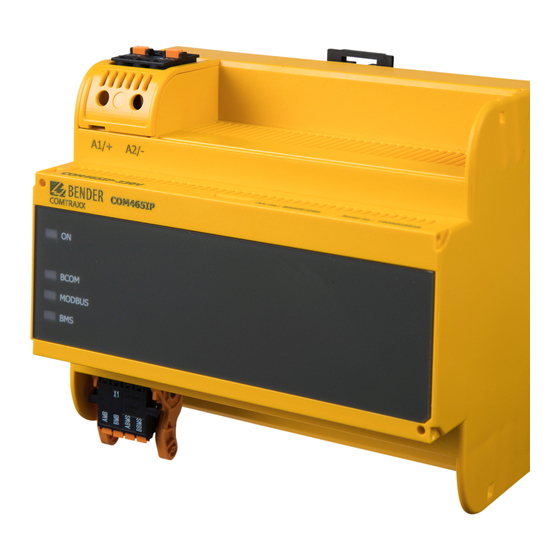

• das COMTRAXX® COM465IP
• eine gedruckte Kurzanleitung
• die Handbücher „COM465IP/COM465DP", „COMTRAXX" und
„BCOM" als pdf-Dateien. Die Handbücher erhalten Sie unter:
http://www.bender.de > Service & Support >
Downloadbereich > Bedienungsanleitungen
COM465IP_D00217_01_Q_DEEN/01.2016
Das COM465IP setzt Alarme, Messwerte und Zustände der Geräte
auf die Protokolle Modbus TCP sowie HTTP um. Dies ermöglicht die
Ankopplung an Modbus-TCP-Netzwerke sowie die Visualisierung
und Auswertung mit Standard-Web-Browsern.
Die Bedienung und Einstellung erfolgt über die im Gerät integrierte
Web-Bedienoberfläche.
Zerstörungsgefahr durch falsche Netzspannung
►
Zugelassene Netzspannung dem Typenschild ent-
nehmen.
WARNUNG
Fehlfunktion durch doppelte Adressen!
Eine Doppelbelegung mit Adressen kann in den betroffe-
nen Bus-Systemen zu schwerwiegenden Fehlfunktionen
WARNUNG
führen.
►
Sorgen Sie für eine korrekte Adresseinstellung und
Terminierung des COM465IP.
Gefahr doppelter Adressen, wenn BCOM-System-
name nicht geändert wird.
Bei allen Bender-BCOM-Geräten lautet die Werkseinstel-
WARNUNG
lung für den Systemnamen „SYSTEM". Werden im glei-
chen Netzwerk mehrere Systeme aufgebaut, so besteht
die Gefahr, dass Adressen doppelt vergeben werden.
►
Geben Sie immer einen neuen BCOM-Systemna-
men ein.
4. Gerät montieren
Das Gerät ist für folgende Einbauarten geeignet:
• Schnellbefestigung auf Hutprofilschiene nach IEC 60715 oder
• Schraubbefestigung mit 2 x M4
