Kapitel 3
Betrieb
Modelle 77111-72 und
77111-79 Regler-Setup
3-2
Bedienungsanleitung für B/T

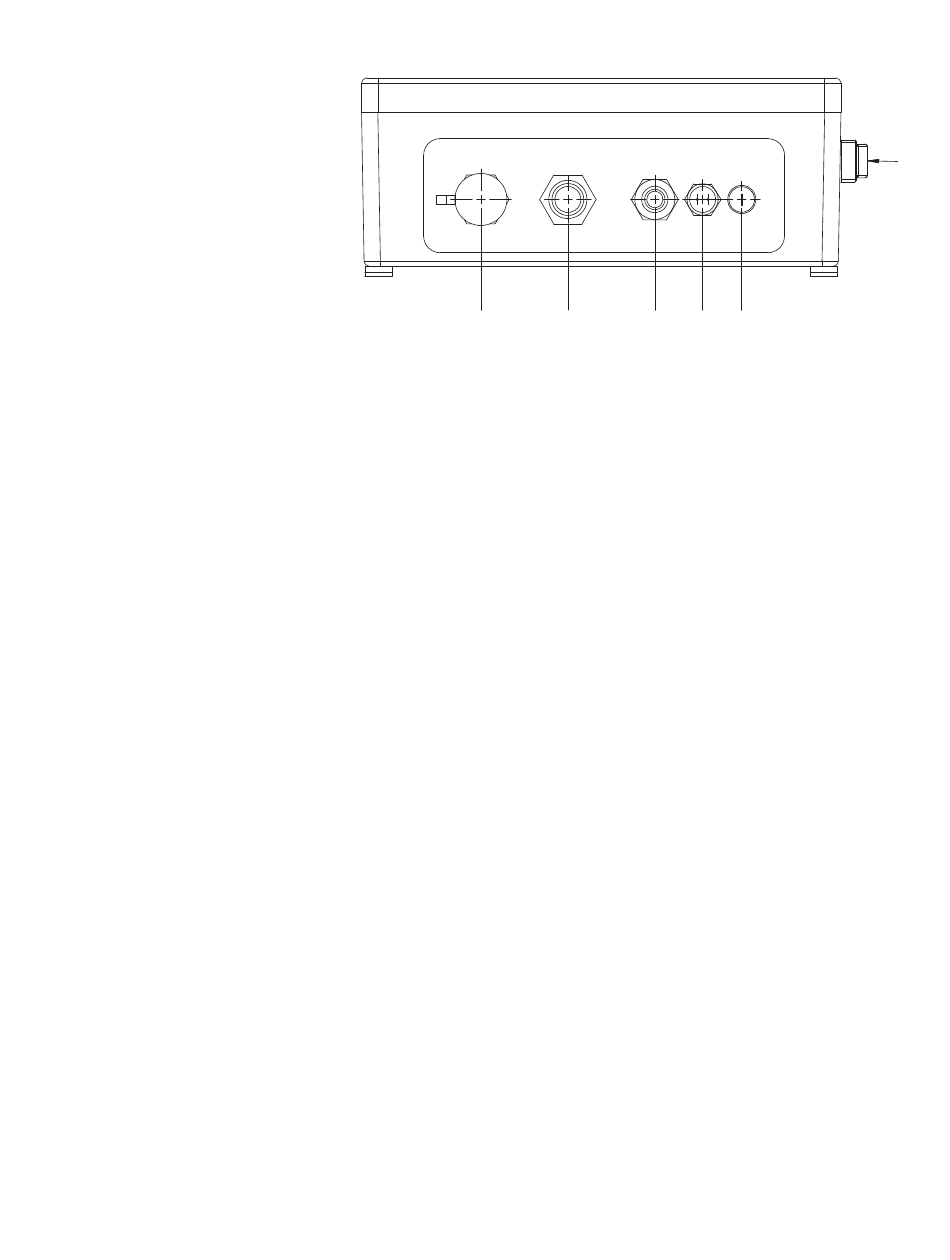

Abbildung 3-2. Anschlüsse und Schalter auf Regler-Seite
1. Den Motor-Kabelstecker in die Steckdose am Regler einstecken.
2. Das Verbindungskabel in die Steckdose am Regler einstecken.
3. Den Stecker des Reglers in eine geerdete Steckdose stecken.
4. Regler einschalten und die SchlauchGRÖSSE auswählen.
HINWEIS: Wenn LED „CAL" aufleuchtet, wurde die Schlauchgröße
bereits zuvor kalibriert. Wenn LED nicht aufleuchtet, läuft der Antrieb
mit der Werkskalibrierung. Um eine zuvor eingestellte Kalibrierung zu
löschen, den Schalter CAL drücken und gedrückt halten, bis die CAL-
Leuchte erlischt. leuchtet, verwendet der Antrieb die interne werkseitige
Kalibrierung. Siehe Kapitel „Kalibrierung" für eine genaue Kalibrierung.
5. MODE-Auswahl (INT, mA, V).
6. Wählen Sie DIR (CW oder CCW).
7. Zur Erhöhung der Genauigkeit kann erneut kalibriert werde.
8. Drücken Sie die Taste FLOW und stellen Sie die Fördermenge mit den
Tasten UP/DOWN ein.
9. Drücken Sie die Taste STOP/START, um mit dem Pumpen
zu beginnen.
HINWEIS: Es kann vorkommen, dass Schlauch in die Pumpe
gelangt. In diesem Fall können Sie eine Schlauchklemme oder eine
Schlauchverbindung vorgelagert und in der Nähe vom Einlass anbringen.
HINWEIS: Die Pumpe wird nach einem Spannungsabfall oder einem
Stromausfall automatisch neu gestartet.
RAPID-LOAD
-Peristaltikpumpen und -antriebe
®
®
A
B
A) EXTERNE STECKDOSE
B) MOTOR-STECKDOSE
C) NETZKABEL
D) VERRIEGELUNGSMECHANISMUS
E) T12A SICHERUNG (115V AC); T6A SICHERUNG (230V AC)
F) STOMSCHALTER— ALLE EINSTELLUNGEN WERDEN GESPEICHERT
C
D
E
F
