Steuerkasten-Befestigungsgröße 77111-60 (115V); Steuerkasten-Befestigungsgröße 77111-67 (230V) - Masterflex B/T RAPID-LOAD 77111-30 Bedienungsanleitung

Kapitel 2
Installation und Inbetriebnahme
STEUERKASTEN-
BEFESTIGUNGSGRÖSSEN
(Nur analoge Modelle
77111-60 und 77111-67)
2-2 Bedienungsanleitung für B/T
HINWEIS: Der Regler und die Halterung können abgenommen und bis zu
3 Meter entfernt aufgestellt werden.
5.5
(140)

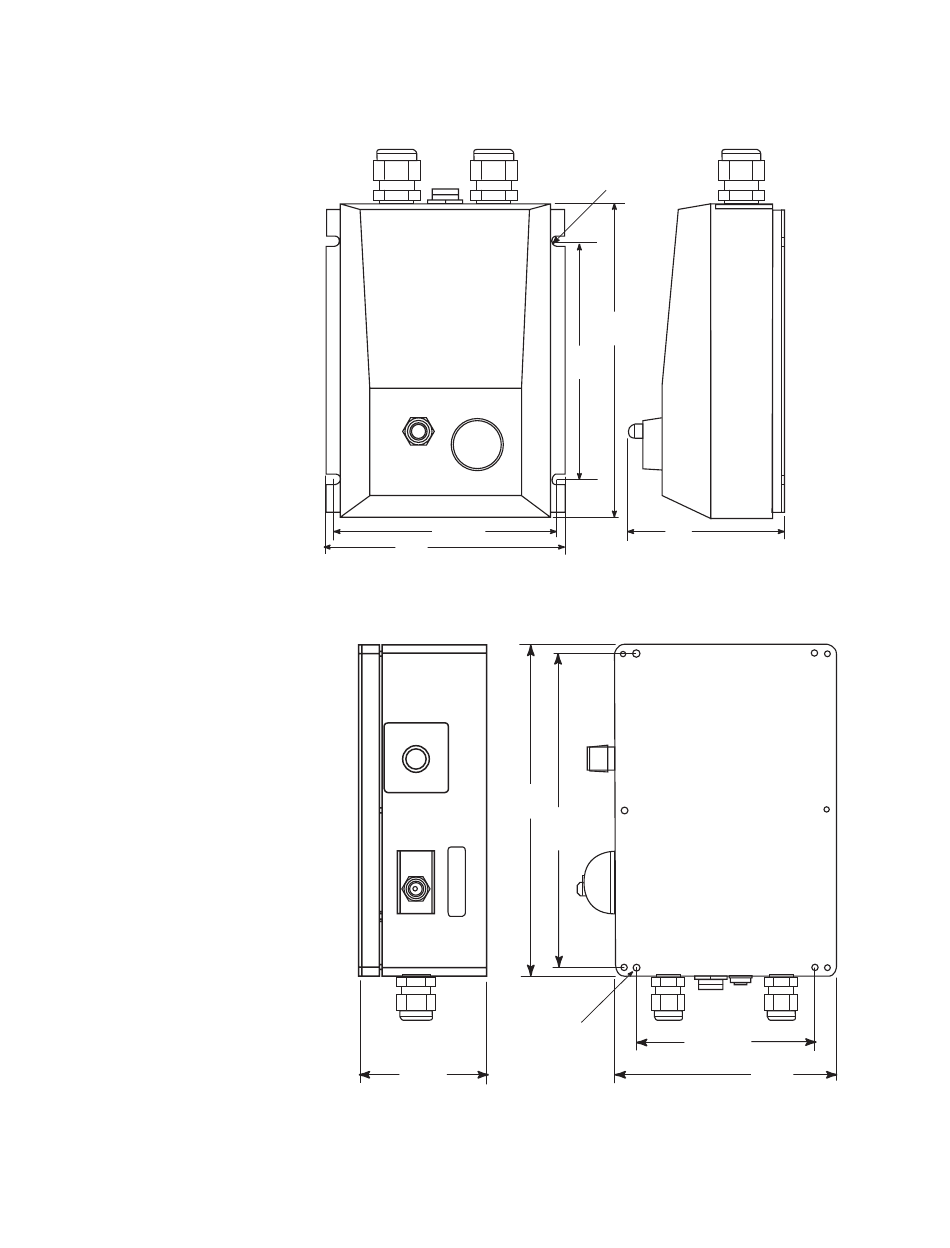

Abbildung 2-3. Steuerkasten-Befestigungsgröße 77111-60 (115V).
Abbildung 2-4. Steuerkasten-Befestigungsgröße 77111-67 (230V).
RAPID-LOAD -Peristaltikpumpen und -antriebe
® ®
Ø .220
4 Places
5.5
TYP
(140)
5.1
TYP
(130)
9.5
(240)
9.0
(228)
Ø .165
(4)
4 Places
3.6
(91)
(6)
7.3
(184)
3.6
(91)
5.1
TYP
(130)
6.3
(160)
Masterflex
