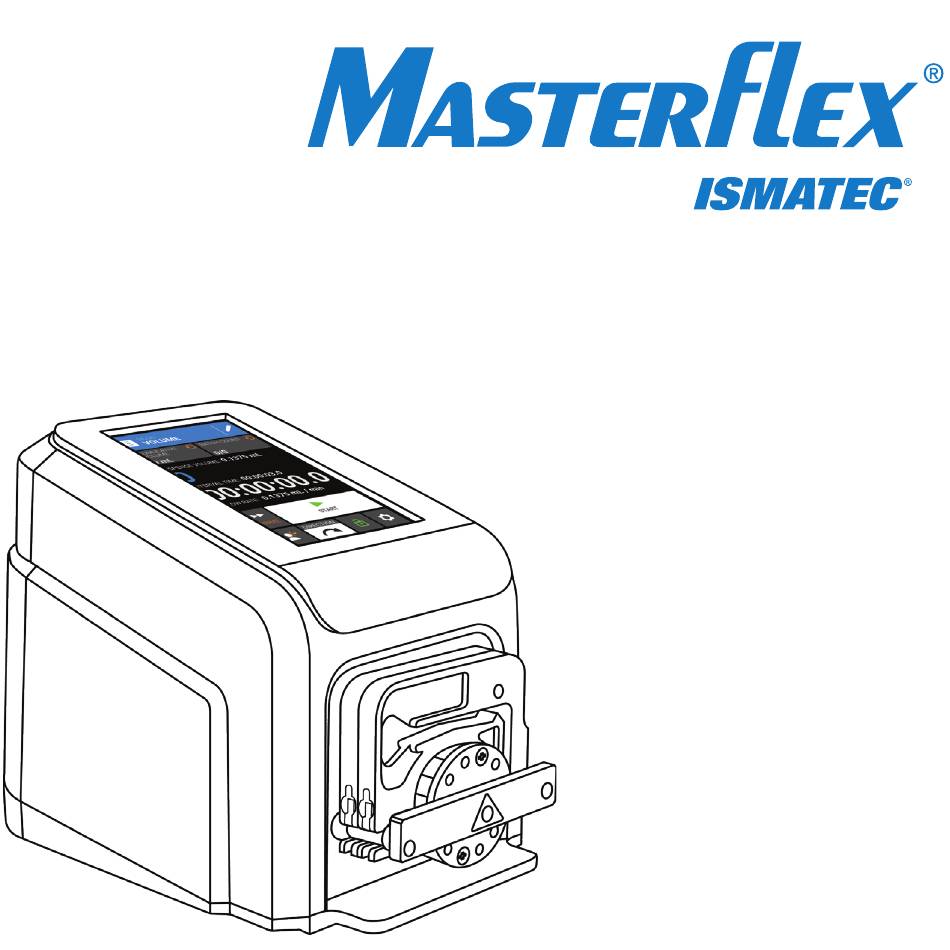

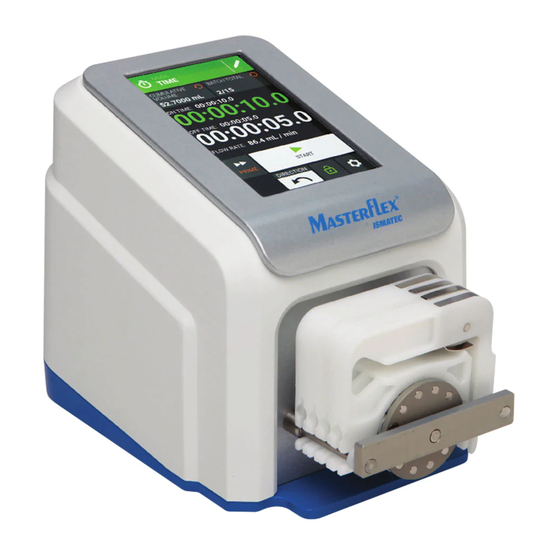

- Seite 1 REGLO DIGITAL PUMP DRIVE WITH ADVANCED CONNECTIVITY Quick Start Guide...
-
Seite 2: Inhaltsverzeichnis
Contents What’s in the Box? Continuous mode 13 Calibration Was ist im Lieferumfang enthalten? Dauermodus Kalibrierung Qu’y a-t-il dans la boîte? Mode continu Etalonnage ¿Qué vieane en la caja? Modo continuo Calibración Contenuto della scatola Modalità Continua Taratura 包装盒里有哪些物品？ 连续模式 校准... -
Seite 3: What's In The Box
What’s in the Box? REGLO DIGITAL PUMP DRIVE WITH ADVANCED CONNECTIVITY Quick Start Guide INSTRUMENT QUICK START GUIDE POWER CORD SET... -
Seite 4: Product Description
Product Description FRONT Touchscreen Touchscreen Écran tactile Pantalla táctil Touch-screen 触摸屏 タッチスクリーン Pump Head Pumpenkopf Tête de pompe Cabezal de la bomba Testa della pompa 泵头 ポンプヘッド CASSETTE PUMP MINIFLEX PUMP PISTON PUMP GEAR PUMP (refer to page 14) (refer to page 15) (refer to page 16) (refer to page 17) - Seite 5 BACK Step 1a Step 1b Step 1c Step 2 Step 3 Plug in USB Plug in DB - 25 Plug in Ethernet Plug in Power Cable Switch On Power USB verbinden DB - 25 Ethernet verbinden Stromkabel anschließen Stromversorgung einschalten verbinden Brancher l’USB Brancher l’éthernet...
-
Seite 6: Mode Selection
Mode Selection Time Mode Zeitmodus Mode temps Continuous Mode Modo del temporizador Dauermodus Modalità Temporizzata Mode continu 定时模式 Modo continuo タイムモード Modalità Continua 连续模式 連続モード Volume Mode Remote Mode Volumenmodus Remote-Modus Mode volume Mode à distance Modo de volumen Modo remoto Modalità... -
Seite 7: Icon Glossary
Icon Glossary Continuous Program Prime Ansaugen Dauer Programm Amorcer Continu Programme Preparar Continuo Programa Caricamento Continuo Programma 准备 连续 程序 呼び水 連動 プログラム Time Start Record Volume Zeit Start Volumen aufzeichnen Temps Démarrage Enregistrer le volume Tiempo Iniciar Regristrar volumen Tempo Avvio Volume di registrazione... - Seite 8 Icon Glossary Ramp Down Display Brightness Delete Rampe unten Anzeigehelligkeit Löschen Décélération Luminosité de l’écran Supprimer Bajar Brillo de la pantalla Borrar Rallentamento Luminosità dello schermo Cancella 快速降低 显示亮度 删除 ランプダウン ディスプレイの明るさ 削除 Calibrate Language New User Kalibrieren Sprache Neuer Benutzer Etalonner La langue Nouvel utilisateur...
-
Seite 9: Continuous Mode
Continuous Mode Cumulative Volume Kumulatives Volumen Volume cumulatif Volumen acumulativo Volume cumulativo 总容量 蓄積ボリューム Flow Rate Durchflussrate Débit Calibrate Tasa de flujo Kalibrieren Velocità del flusso Etalonner 流量 Calibrar 流量 Taratura 校准 較正 Tube Options Schlauchoptionen Options de tubulure Opciones del tubo Opzioni del tubo 软管选项... -
Seite 10: Time Mode
Time Mode Edit Cumulative Volume Bearbeiten Kumulatives Volumen Modifier Volume cumulatif Editar Volumen acumulado Modifica Volume cumulativo 编辑 总容量 校正 蓄積ボリューム Set Pump-On Time Batch Count Pumpeneinschaltungszeit Chargenzähler Régler le temps de mis Décompte de lot en marche Contador de lote Establecer hora de Conteggio lotto encendido de la bomba... -
Seite 11: Volume Mode
Volume Mode Dispense Volume Ausgabevolumen Volume à dispenser Volumen dispensado Volume di erogazione 注射量 分注量 Start / Stop Start/Stopp Démarrage/arrêt Arrancar/apagar Avvio / Stop Interval Time 启动/停止 Zeitintervall 開始/停止 Intervalle de temps Intervalo de tiempo Intervallo di tempo 间隔时间 Settings インターバル時間... -
Seite 12: Remote Mode
Remote Mode Remote Mode Information Remote-Modus-Informationen Informations du mode à distance Información del modo remoto Informazioni modalità remota 远程模式信息 User Logout リモートモード情報 Benutzerabmeldung Déconnexion de l’utilisateur Cierre de sesión Disconnessione utente 用户登出 ユーザーログアウト Screen Lock Flow Direction Durchflussrichtung Bildschirmsperre Vérouillage de l’écran Direction d’écoulement Bloqueo de pantalla... -
Seite 13: Calibration
Calibration Approximate Duration Ungefähre Dauer Durée approximative Duración aproximada Estimated Accuracy Durata approssimativa Geschätzte Genauigkeit 大致持续时间 Précision estimée おおよその期間 Precisión estimada Precisione stimata 估计精度 推定精度 Selected Tube Size Ausgewählte Schlauchgröße Calibration Volume Taille de tube sélectionnée Kalibrierungsvolumen Tamaño seleccionado del tubo Volume d’étalonnage Dimensione del tubo selezionata Volumen de calibración... -
Seite 14: Loading Tube Into Pump Head
Loading tube into pump head CASSETTE PUMP STEP 1 STEP 2 STEP 3 Remove the cassette. Insert the 3-stop tubing. Reload cassette onto Pump Head. Kassette entfernen. 3-Stopp-Schlauch einführen. Kassette wieder am Pumpenkopf anbringen. Enlever la cassette. Insérer le tuyau à 3 bouchons. Remettre la cassette sur Extraer cassette. - Seite 15 MINIFLEX PUMP STEP 1 STEP 2 STEP 3 Open Miniflex Pump Head. Insert appropriate tubing. Close Miniflex Pump Head. Miniflex-Pumpenkopf öffnen. Geeigneten Schlauch einführen. Miniflex-Pumpenkopf schließen. Ouvrir la tête de pompe Miniflex Insérer le tuyau approprié. Fermer la tête de pompe Miniflex Abrir cabezal de la bomba Miniflex Introduzca la tubería adecuada Cierre el cabezal de la...
- Seite 16 PISTON PUMP STEP 1 STEP 2 STEP 3 Mount the Pump Head Install tubing adapters. Attach appropriate tubing. Pumpenkopf montieren. Schlauchadapter montieren. Geeigneten Schlauch anbringen. Monter la tête de pompe Installer les adaptateurs de tuyaux. Attacher les tuyaux appropriés. Inserte el cabezal de la bomba Instale los adaptadores de los tubos.
- Seite 17 GEAR PUMP STEP 1 STEP 2 STEP 3 Mount the Pump Head Install tubing adapters. Attach appropriate tubing. Pumpenkopf montieren. Schlauchadapter montieren. Geeigneten Schlauch anbringen. Monter la tête de pompe Installer les adaptateurs de tuyaux Attacher les tuyaux appropriés. Inserte el cabezal de la bomba Instale los adaptadores de los tubos.
-
Seite 18: Pump Settings
Pump Settings DB-25 ELECTRICAL CONNECTIONS Pin No. Pin No. Description Description DB-25 DB-25 Speed Control Voltage Input (0-10 V) Speed Signal Voltage Output (0-10 V) Speed Control Current Input (0-20 mA) Remote Start/Stop Input Speed Control Input Reference Remote CW/CCW Input Speed Signal Current Output (0-20 mA) Remote Start/Stop, CW/CCW, Prime Reference Speed Signal Output Reference... -
Seite 19: Replacement Cord/Plug Sets
+40 °C, +104 °F 78018-20 160 RPM 78018-50 5000 RPM 78018-22 160 RPM 78018-60 1800 RPM ≤ 70 dba @ 1m ≤ ≈ 7 lbs 3.2 kg -25 °C, -13 °F +65 °C, +149 °F For more information visit masterflex.com... - Seite 20 US & Canada only *EN809 manufactured by: Toll Free 1-800-MASTERFLEX I 1-800-637-3739 Cole-Parmer Instrument Company 28W092 Commercial Avenue, Barrington, IL 60010 Outside US & Canada techinfo@masterflex.com I www.masterflex.com 1-847-549-7600 I 1-847-381-7050 A-1299-5200 Edition 01...
