Modell 77111-80
Masterflex
Diese Geräte müssen auf einer flachen Oberfläche, wie einem Boden, einer
Bank oder einem Tisch in der Näher einer Druckluftquelle aufgestellt
werden.
Nehmen Sie den Antrieb aus der Verpackung und bewahren Sie alle
Verpackungsmaterialien auf, bis Sie den richtigen Produktbetrieb bestätigt
haben.
Installieren Sie die folgenden Teile: Druckmesser, Druckfilter/-regler
und Schmiervorrichtung, Rohrnippel, -bogen und Schalldämpfer. Siehe
Abbildung 2-5 für die richtige Ausrichtung (sofern nicht anders angegeben,
sind alle Teile und Verbindungen im Lieferumfang enthalten). Für alle
Verbindungen eine Gewindedichtung, wie PTFE-Band, verwenden, um
Luftlecks zu reduzieren.
Druckluftleitung an die 1/4 NPT-Verbindung auf dem Regler anbringen
(Verbindung nicht im Lieferumfang enthalten). Duckluft einschalten, um
mit dem Pumpen zu beginnen. (Maximal 100 psig Eingangsdruck).
HINWEIS: Pumpe läuft nur bei geschlossener Klappe.
Getriebeuntersetzung
Klappe

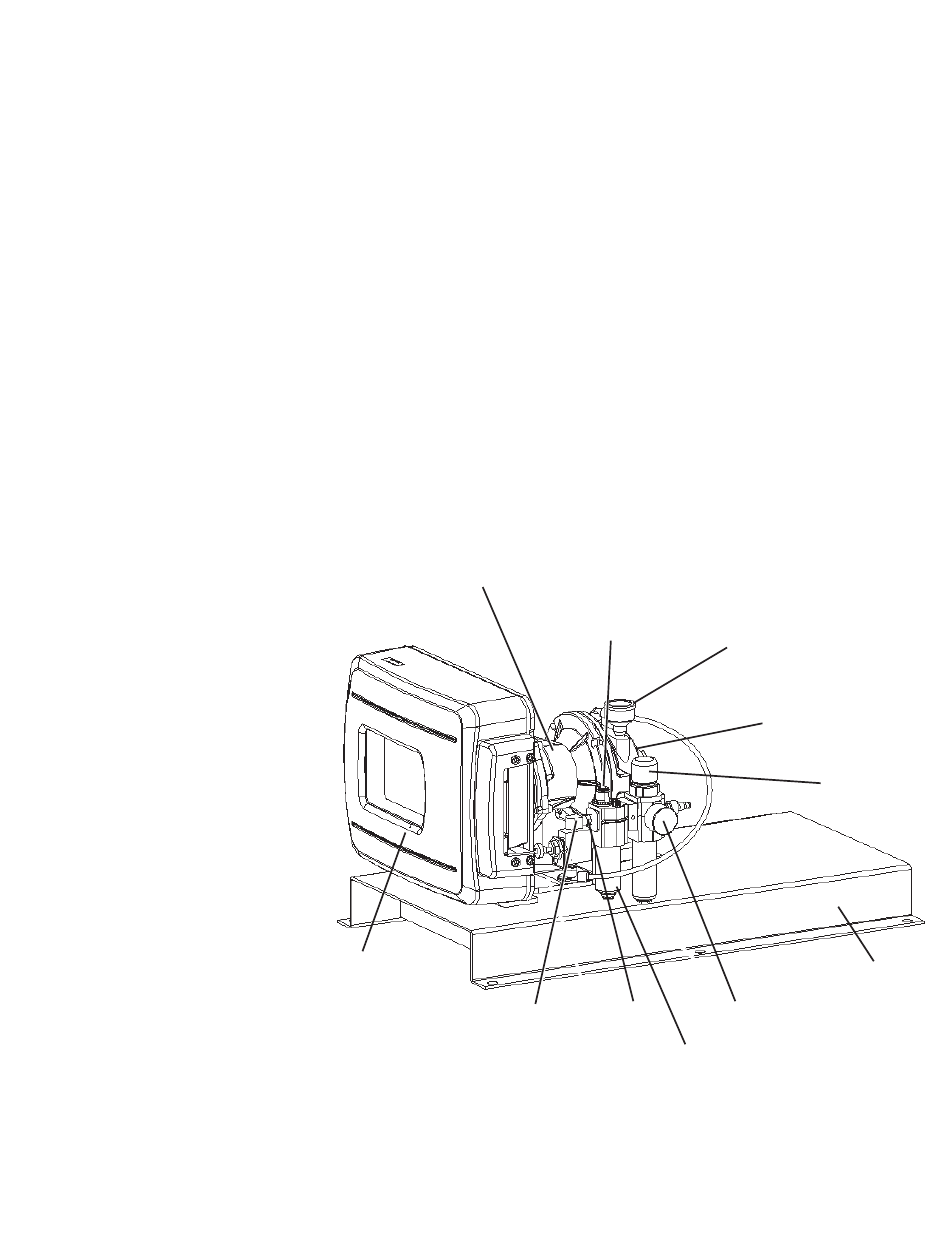

Abbildung 2-5. Luftbetriebene RAPID-LOAD Pumpe und Antrieb
Bedienungsanleitung für B/T
Schmiervorrichtung
Steuerknopf
Krümmung Rohrnippel
Druckmesser
Schale
RAPID-LOAD
®
®
Kapitel 2
Installation und Inbetriebnahme
Schalldämpfer
Luftmotor
Filter/Reglerknopf
(Geschwindigkeits-
kontrolle)
Grundplatte
-Peristaltikpumpen und -antriebe
2-3
