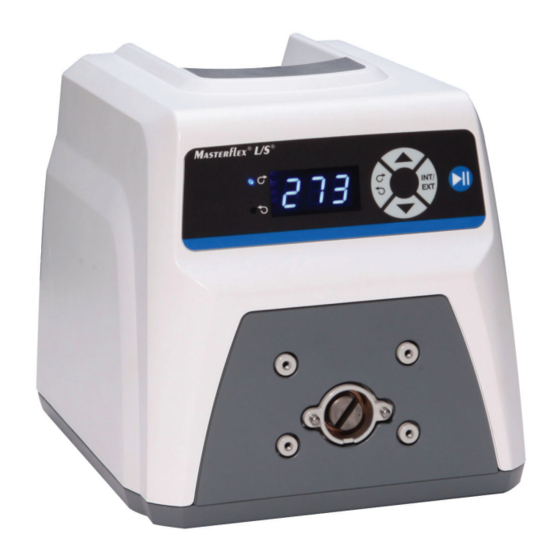

Masterflex L/S 07528-10 Bedienungsanleitung
Präzisions konsolenantrieb mit variabler geschwindigkeit
Inhaltsverzeichnis
MASTERFLEX
®
L/S
®
07528-10
®
(US & Canada only) Toll Free 1800MASTERFLEX • 18006373739
(Outside US & Canada) 18475497600 • 18473817050
www.masterflex.com • techinfo@masterflex.com
®

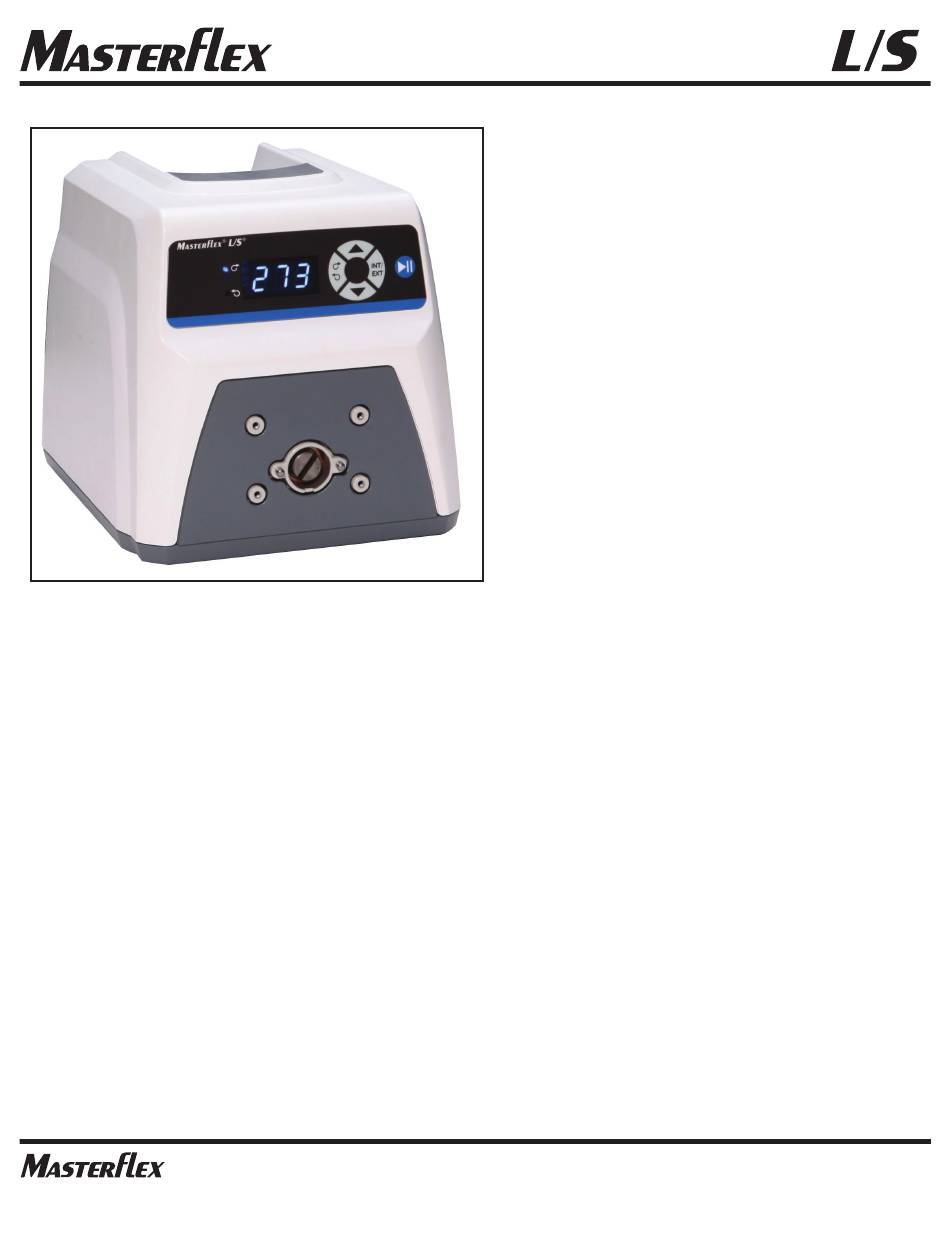

BEDIENUNGSANLEITUNG
L/S
PRÄZISIONS
®
KONSOLENANTRIEB
MIT VARIABLER
GESCHWINDIGKEIT
Modellnummern
07528-10
07528-20
07528-30
®
A12991059B
Ausgabe 03
Inhaltsverzeichnis
Verwandte Anleitungen für Masterflex L/S 07528-10
Inhaltszusammenfassung für Masterflex L/S 07528-10
- Seite 1 ® ® BEDIENUNGSANLEITUNG PRÄZISIONS ® KONSOLENANTRIEB MIT VARIABLER GESCHWINDIGKEIT Modellnummern 07528-10 07528-20 07528-30 MASTERFLEX ® ® 07528-10 A12991059B Ausgabe 03 ® (US & Canada only) Toll Free 1800MASTERFLEX • 18006373739 (Outside US & Canada) 18475497600 • 18473817050 www.masterflex.com • techinfo@masterflex.com...
-
Seite 2: Pumpe Für Flüssigkeiten
© 2019 Cole-Parmer Instrument Company. Alle Rechte virbehalten. Masterflex – Reg TM Cole-Parmer Instrument Company. NORPRENE, PHARMED and TYGON – Reg TM Saint-Gobain Performance Plastic Corp. Markenzeichen mit dem Symbol in dieser Publikation sind in den USA und in anderen Ländern eingetragen. -
Seite 3: Erklärung Von Symbolen
Genehmigung der FDA (US-amerikanische Arzneimittelbehörde) vorgelegt. Dieses Produkt darf nicht in Gefahrenbereichen im Sinne des ATEX oder NEC (National Electrical Code) eingesetzt werden; ein- schließlich, aber nicht beschränkt auf die Verwendung mit brennbaren Flüssigkeiten. Masterflex Bedienungsanleitung zu L/S-Konsolenantrieben mit variabler Geschwindigkeit... -
Seite 4: Sicherheit
ACHTUNG: Sicherung nur durch Sicherungen vom gleichen Typ und mit der gleichen Leistung ersetzen. Die Sicherungsleistung und der -typ sind auf der Rückplatte angegeben. 7. Der L/S-Konsolenantrieben mit variabler Geschwindigkeit sollte nicht im Freien oder an gefährlichen Orten verwendet werden. Bedienungsanleitung zu L/S-Konsolenantrieben mit variabler Geschwindigkeit Masterflex... -
Seite 5: Inhaltsverzeichnis
Technische Hilfe ..........8-2 Masterflex... - Seite 7 Auswechseln der Sicherung ........4-2 Auswechseln des Motor-Getriebes und der Bürste ....4-3 Masterflex Bedienungsanleitung zu L/S-Konsolenantrieben mit variabler Geschwindigkeit...
-
Seite 9: Kapitel 1 Einführung
Beschreibung 3400 mL/min. Die L/S-Konsolenantrieben mit variabler Geschwindigkeit mit 300 und 600 U/min können bis zu zwei (2) MASTERFLEX-Pumpenköpfen oder andere Pumpen befestigen, die an MASTERFLEX-Antriebe angepasst sind. Der L/S-Konsolenantrieben mit variabler Geschwindigkeit mit 100 U/min können bis zu vier (4) MASTERFLEX-Pumpenköpfen oder andere Pumpen befestigen, die an MASTERFLEX-Antriebe angepasst sind. -
Seite 10: Steuerelemente, Anzeigen Und Anschlüsse
F. EXTERNER/ENTFERNTER ANSCHLUSS: Wird verwendet, um elektrische Leitungen für entfernten Betrieb mit einem DB9- Anschluss anzuschließen. G. Netzanschluss nach IEC/Kabel: Zum Anschluss des Kabels an den Antrieb. Siehe Seite 4-1 für andere Kabel. Bedienungsanleitung zu L/S-Konsolenantrieben mit variabler Geschwindigkeit Masterflex... -
Seite 11: Kapitel 2 Montage Und Inbetriebnahme
Anbringen des Den Pumpenkopf anbringen und die Schläuche einlegen (siehe Datenblätter zum Pumpenkopf auf dieser Innerhalb dieses Flash-Laufwerks oder im Pumpenkopfs Internet). Sichergehen, dass alle Walzen sauber und ohne Defekt sind. Masterflex Bedienungsanleitung zu L/S-Konsolenantrieben mit variabler Geschwindigkeit... -
Seite 13: Kapitel 3 Betrieb
Schläuche in einen Behälter legen und die Pumpe einschalten (ON). Die Pumpe mindestens 5 Minuten lang mit Flüssigkeit vorfüllen. Wenn genaue Durchflusskontrolle wichtig ist, muss die Pumpe mindestens 20 Minuten lang vorgefüllt werden, damit der Durchfluss ausgeglichener ist. Masterflex Bedienungsanleitung zu L/S-Konsolenantrieben mit variabler Geschwindigkeit... -
Seite 14: Aktivieren/Deaktivieren Der Tastensperre
Verwendung. Stiftnr. Beschreibung Geschwindigkeitskontrolle-Spannungseingang (0-10V)(+) Geschwindigkeitskontrolle-Spannungseingang (4-20 mA)(+) Geschwindigkeitskontrolle – Eingangsreferenz gemeinsame Leitung Lokale/Entfernte Geschwindigkeitskontrolle Lokale/Entfernte Geschwindigkeitskontrollreferenz Start/Stop und CW/CCW Referenz Start/Stop (+) Kontrolle CW/CCW Gehäuse (Erdung) Masse Abbildung 3-1. DB9-Stiftbelegung mit Schaltplan Bedienungsanleitung zu L/S-Konsolenantrieben mit variabler Geschwindigkeit Masterflex... -
Seite 15: Externe Eingänge
4) sind digitale Eingänge. Sie werden intern im Vergleich zur Masse über die Stifte 5 und 6 auf +5V gebracht. Sie können auch mit einer offenen Sammelelektrodenlogik betrieben werden. Für weniger Geräusche wird die Verwendung von geschlossenen Kontakten empfohlen. Masterflex Bedienungsanleitung zu L/S-Konsolenantrieben mit variabler Geschwindigkeit... -
Seite 17: Kapitel 4 Instandhaltung
Leitungskabel, Dänemark 50001-62 Leitungskabel, Indien 50001-64 Leitungskabel (115V), Vereinigte Staaten 50001-68 Leitungskabel, Israel 50001-69 Leitungskabel, Europa 50001-70 Leitungskabel, England 50001-72 Leitungskabel, Schweiz 50001-74 Leitungskabel, Italien 50001-76 Leitungskabel (230V), Vereinigte Staaten 50001-78 Leitungskabel, China 50001-79 Masterflex Bedienungsanleitung zu L/S-Konsolenantrieben mit variabler Geschwindigkeit... -
Seite 18: Auswechseln Der Sicherung
1. Schalter Ein/Aus auf AUS stellen. Sicherung 2. Netzstecker ziehen. 3. Sicherung herausnehmen und prüfen; auswechseln, falls defekt. Abbildung 4-1. Auswechseln der Sicherung Teil Beschreibung Netzanschlus nach IEC/Kabel 3.15A (5×20 mm) Sicherung – Keine andere verwenden Bedienungsanleitung zu L/S-Konsolenantrieben mit variabler Geschwindigkeit Masterflex... -
Seite 19: Auswechseln Des Motor-Getriebes Und Der Bürste
Abbildung 4-2. Auswechseln des Motorgetriebes und der Bürste Reinigen WARNUNG: Strom zur Pumpe vor allen Reinigungsarbeiten ausschalten. Antriebsgehäuse mit milden Reinigungsmitteln sauber halten. Beim Säubern nicht in Flüssigkeiten eintauchen oder zu viel Flüssigkeit verwenden. Masterflex Bedienungsanleitung zu L/S-Konsolenantrieben mit variabler Geschwindigkeit... -
Seite 21: Kapitel 5 Störungsbehebung
Sichergehen, dass die Eingangsspannung mindestens die Anzeige ist dunkel und 90 Vrm beträgt. die Pumpe dreht sich nicht. Die Pumpe vibriert zu sehr wenn Sichergehen, dass die Schläuche richtig eingelegt sie läuft. wurden. Masterflex Bedienungsanleitung zu L/S-Konsolenantrieben mit variabler Geschwindigkeit... -
Seite 23: Kapitel 6 Zubehör
Zubehör Kapitel 6 Zubehör Footswitch 77595-35 mit DB-9 Stecker 07528-80 Fernbedienung - Handgerät DB-9 External Control Connector 07595-45 DB-9 Fernkontrollkabel, 25 Fuß. 07595-47 Kipphebel 07523-98 Masterflex Bedienungsanleitung zu L/S-Konsolenantrieben mit variabler Geschwindigkeit... -
Seite 25: Kapitel 7 Technische Daten
Abmessungen (L × B × H): 10.5 in × 8 in × 8 in (267 × 203 × 203 mm) Gewicht: 6.9 kgs (15.2lbs) Farbe: Leichtgrau (5% Schwarz) Material: Aluminium, ABS-Kunststoff und Vinyl Schutzart Gehäuse: IP33 nach IEC-60529 Masterflex Bedienungsanleitung zu L/S-Konsolenantrieben mit variabler Geschwindigkeit... - Seite 26 Dieses Produkt wurde gemäß den Anforderungen von CAN/CSA-C22.2 No. 61010-1, zweite Ausgabe, einschließlich der Novelle 1, oder einer späteren Version derselben Norm, welche dieselben Testanforderungen enthält, getestet. (Für CE-Kennzeichen): EN61010-1: (EU Niedrigspannungsrichtlinie) und EN61326: (EU EMV-Richtlinie) Bedienungsanleitung zu L/S-Konsolenantrieben mit variabler Geschwindigkeit Masterflex...
-
Seite 27: Kapitel 8 Garantie, Produktretouren Und Technische Hilfe
Garantie, Produktretouren und Section 8 Technische Hilfe Garantie Verwenden Sie für MASTERFLEX Pumpen ausschließlich MASTERFLEX Präzisionsschläuche für optimale Anwendungsergebnisse. Der Einsatz anderer Schläuche kann eine Verweigerung der Garantieleistung nach sich ziehen. Für dieses Produkt übernehmen wir eine Garantie für Material- und Bearbeitungsfehler. -
Seite 28: Produktretouren
Sie die Sendung gegen Beschädlgung bzw. Verlust; dies ist in Ihrem eigenen Interesse. Für Transportschäden aufgrund unsachgemäßer Verpackung haften Sie. Technische Hilfe Wenn Sie Fragen zur Anwendung dieses Produktes haben, fragen Sie den Hersteller oder autorisierten Fachhändler. Bedienungsanleitung zu L/S-Konsolenantrieben mit variabler Geschwindigkeit Masterflex... - Seite 30 ® ® US & Canada only *EN809 manufactured by: Toll Free 1-800-MASTERFLEX | 1-800-637-3739 Cole-Parmer Instrument Company Outside US & Canada 28W092 Commercial Avenue, Barrington, IL 60010 1-847-549-7600 | 1-847-381-7050 techinfo@masterflex.com | www.masterflex.com...
