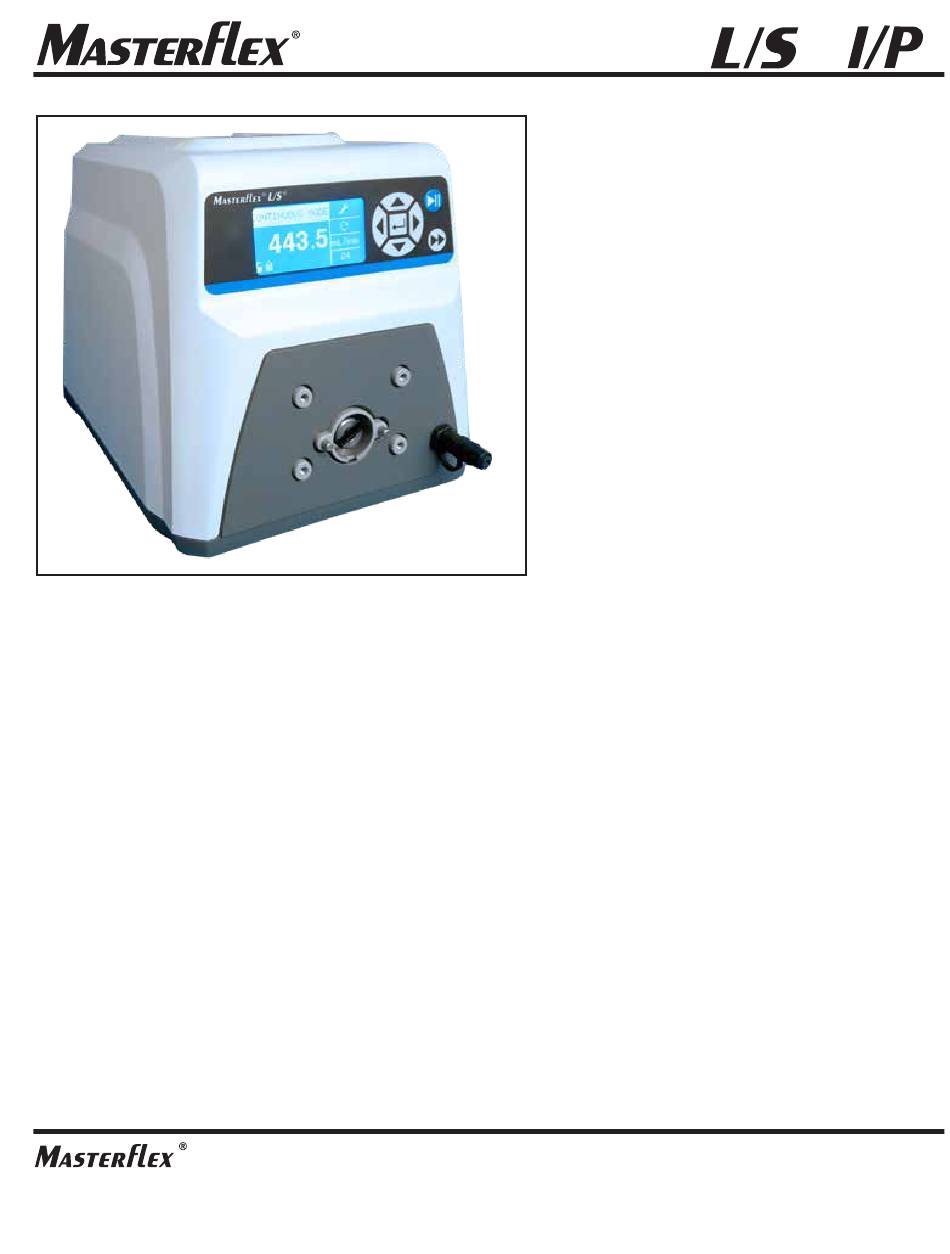

MASTERFLEX
L/S
07551-40
®
®
(US & Canada only) Toll Free 1-800-MASTERFLEX • 1-800-637-3739
(Outside US & Canada) 1-847-549-7600 • 1-847-381-7050
www.masterflex.com • techinfo@masterflex.com
BEDIENUNGSANLEITUNG:
L/S
& I/P
DIGITALE
®
®
PUMPENANTIEBE
MIT ETHERNET/IP
Modellnummer
07551-40
07575-50
07575-60
77420-30
77420-40
®
®
®
™
A-1299-1166
Ausgabe 04
Inhaltsverzeichnis
Verwandte Anleitungen für Masterflex L/S 07551-40
Inhaltszusammenfassung für Masterflex L/S 07551-40
- Seite 1 & I/P DIGITALE ® ® PUMPENANTIEBE MIT ETHERNET/IP ™ Modellnummer 07551-40 07575-50 07575-60 MASTERFLEX 07551-40 ® ® 77420-30 77420-40 A-1299-1166 Ausgabe 04 (US & Canada only) Toll Free 1-800-MASTERFLEX • 1-800-637-3739 (Outside US & Canada) 1-847-549-7600 • 1-847-381-7050 www.masterflex.com • techinfo@masterflex.com...
-
Seite 2: Pumpe Für Flüssigkeiten
© 2019 Cole-Parmer Instrument Company LLC. Alle Rechte virbehalten. Masterflex – Reg TM Cole-Parmer Instrument Company. EtherNet/IP ist ein eingetragenes Warenzeichen der ODVA, Inc. Windows – Reg TM Microsoft Corporation ® Markenzeichen mit dem Symbol in diesem Dokument sind in den USA und anderen Ländern eingetragen. - Seite 3 Das mit Ihren Pumpenantrieb gelieferte Stromkabel entspricht den Anforderungen des Landes, in dem Sie den Pumpenantrieb erworben haben. Wenn Sie den Pumpenantrieb in einem anderen Land verwen- den, müssen Sie ein Stromkabel verwenden, das den Anforderungen dieses Landes entspricht. Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe ®...
-
Seite 4: Erklärung Von Symbolen
Definitionen von ATEX oder im Sinne des NEC (National Electrical Code) konzipiert; einschließlich, aber ohne Beschränkung auf die den Einsatz mit brennbaren Flüssigkeiten. Wenden Sie sich an das Werk für Produkte, die sich für diese Art von Anwendungen eignen. MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®... -
Seite 5: Inhaltsverzeichnis
Set-Befehle ............3-35 Masterflex... - Seite 6 Technische Unterstützung ..........8-2 MASTERFLEX...
- Seite 7 Wellendichtringinspektion..........4-3 Masterflex...
- Seite 9 Befehlszusammenfassung..........3-41 Masterflex...
-
Seite 11: Kapitel 1 Einführung
Pumpenköpfe, um Durchflussraten von 0,001 bis 3400 mL/min für L/S-Antriebe und von 0,01 bis 19 L/min. für I/P-Antriebe zu liefern. Montieren Sie bis zu 2 (600 min) oder 4 (100 min) MASTERFLEX L/S-Pumpenköpfe sowie alle MASTERFLEX L/S-kompatiblen Pumpenköpfe auf L/S-Antriebe und bis zu 2 MASTERFLEX I/P EASY-LOAD® oder MASTERFLEX I/P Standard-Pumpenköpfe oder 1 MASTERFLEX... -
Seite 12: Allgemeine Beschreibung
Kapitel 1 Einführung Allgemeine Die MASTERFLEX L/S Digital Peristaltikpumpen-Antriebe bieten niedrige Fördermengenkapazitäten von 0.001 mL/min bis 19 L/min unter Verwendung Beschreibung von MASTERFLEX Standard, EASY-LOAD® oder High-Performance Pumpenköpfen. Sogar niedrigere Fördermengen können mit unseren Mehrkanal- und Patronenpumpenköpfen erreicht werden. Zu den Eigenschaften zählen eine kleine Standfläche und stapelbare Edelstahlantriebe. -
Seite 13: Kapitel 2 Montage Und Setup
Pumpenantrieb erworben haben. Wenn Sie den Pumpenantrieb in einem anderen Land verwenden, müssen Sie ein Stromkabel verwenden, das den Anforderungen dieses Landes entspricht. GEFAHR: Hochspannung herrscht vor, die zugänglich ist. Äußerste Vorsicht beim Öffnen des Gehäuses. Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe ®... -
Seite 14: Anbringen Des Pumpenkopfs
Wirkstoffe müssen alle notwendigen Sicherheitsmaßnahmen getroffen werden, wie die Verwendung von Schutzbrille und Schutzhandschuhen, die vor den Wirkstoffen schützen. Halten Sie sich an örtliche und/oder landesweite Vorschriften zum sicheren Betrieb und der sicheren Wartung des Systems. MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®... -
Seite 15: Einschalten Des Antriebs
ACHTUNG: Um eine Beschädigung des Antriebs zu verhindern, muss der Strom vor Anschließen des externen Fernsteuerungskabels aus-geschaltet werden. VORSICHT: Wenn ein Schlauch reißt, wird möglicherweise Flüssigkeit von der Pumpe versprüht. Geeignete Maßnahmen zum Schutz von Bediener und Geräten ergreifen. Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe ®... -
Seite 16: Betrieb
Sie diese gedrückt, um die Pumpe vorzufüllen. Das Vorfüllen wird gestoppt, wenn Sie die Taste loslassen. ACHTUNG: Finger vom Rotor fern halten, so lange die Pumpe in Betrieb ist. Einlegen oder Herausnehmen von Schläuchen die Pumpe anhalten. MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®... -
Seite 17: Hauptmenü
Pfeile (/) beim Einschalten und halten diese gedrückt. STANDARDEINSTELLUNGEN: Durch Auswahl dieser Menüoption und Drücken der EINGABETASTE werden die Standardeinstellungen wieder hergestellt. Um die Standardeinstellungen des Antriebs wieder herzustellen, halten Sie die Tasten LINKS/RECHTS (/) beim Einschalten gedrückt. Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe ®... -
Seite 18: Schlauchkalibrierung
Das Vorfüllen wird gestoppt, wenn Sie die Taste loslassen. 9. Legen Sie einen Messbecher am Pumpenausgang an. Heben Sie das Feld START hervor und drücken Sie die EINGABETASTE. Der Antrieb wird basierend auf der Standardmenge bei der ausgewählten Fördermenge betrieben. MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®... - Seite 19 • Bei einer Fördermenge von 1 mL/min, sieht die Kalibrierungslaufzeitberechnung wie folgt aus: 60 / (1 mL/min / 6 mL) = 360 Sekunden 360 Sekunden überschreitet die maximale Laufzeit von 4 Minuten (240 Sekunden) Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe ®...
-
Seite 20: Setup-Menü
Töne:: Auswahl eines Tastaturtons, eines Tons für das Ende der Förderung und Ende der Lose. Fernbedienung: Siehe Fernbedienung. Tastenfeldsperre: Damit kann die Tastatur gesperrt und entriegelt werden. Summenvolumen:: Anzeige und Zurücksetzen des Summenvolumens. Hauptmenü: Rückkehr zum Hauptmenü. Beenden: Rückkehr zum Modusbetriebbildschirm. MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®... -
Seite 21: Dauermodus-Bildschirm
H. Tastenfeldsperre : Wenn Sie auf diesem Symbol die EINGABETASTE drücken, gelangen Sie zum Tastenfeldsperren-Bildschirm. Wenn Sie die Tastatur sperren, verhindern Sie, dass eine andere Person die Antriebseinstellungen ändert. Bei Sperre wird aus diesem Symbol . Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe ®... -
Seite 22: Dauermodus-Betrieb
Sie die EINGABETASTE. Wählen Sie mit dem AUFWÄRTS/ ABWÄRTS-Pfeil die gewünschte Fördereinheit und drücken Sie die EINGABETASTE, um diese Einheit auszuwählen. Der Antrieb wird jetzt bei dieser Fördereinheit betrieben. Drücken Sie die START/STOPP-Taste, damit der Antrieb wieder eingeschaltet wird. MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®... -
Seite 23: Zeitförderungsmodus-Bildschirm
Antriebseinstellungen ändert. Bei Sperre wird aus diesem Symbol I. Zeitanzeige: Die Stellen in der Mitte zeigen die Restzeit des Antriebs für EIN oder AUS, die auf der rechten Seite des Bildschirms hervorgehoben ist (Position D oder E, Abbildung 3-4). Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe ®... -
Seite 24: Zeitförderungsmodus-Betrieb
Pfeilen von einer Stelle zur anderen. Nach Auswahl der optimalen EIN-Zeit die EINGABTASTE erneut zur Validierung drücken. Der Antrieb wird jetzt so lange laufen, wie Sie es in der Mitte des Bildschirms eingestellt haben. 3-10 MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®... -
Seite 25: Zeitförderungsmodus-Betrieb
F, Abbildung 3-4). Verwenden Sie im Batch-Zahl-Bildschirm die Pfeiltasten, um ZURÜCKSETZUNG zu wählen und drücken Sie dann die EINGABETASTE, um die Batch-Zahl zurück zu setzen; wählen Sie BEENDEN, um zum Hauptbildschirm für den Zeitförderungsmodus-Betrieb zurück zu kehren. Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe 3-11 ®... -
Seite 26: Wiederholungsförderungsmodus-Bildschirm
Prozent an. J. Wiederholungsmenge: Zeigt die Wiederholungsmenge während der Förderung oder in der AUS-Zeit. K. Tropfschutz: Ein Wassertropfen-Symbol verweist darauf, dass die Tropfschutzfunktion eingeschaltet ist. Weitere Informationen finden Sie unter „Tropschutzfunktion“ auf Seite 3-27. 3-12 MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®... -
Seite 27: Wiederholungsförderungsmodus-Betrieb
Zahl auf Null (0) eingestellt ist, läuft der Antrieb auf unbestimmte Zeit und das Symbol wird angezeigt. Wählen Sie BEENDEN, um zum Wiederholungsförderungs-Bildschirm zurück zu kehren. • Die Batch-Zahl kann im BATCH-ZAHL-Bildschirm durch Auswahl von ZURÜCKSETZEN zurück gesetzt werden. Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe 3-13 ®... -
Seite 28: Wiederholungsförderungsmodus-Betrieb
Abgabe im Copy-Modus ist mehr als 80 Stunden bei 600 U/min für L/S-Antriebe oder 77 Stunden @ 650 U/min für I/P-Antriebe. Die tatsächliche Menge hängt von der Schlauchgröße und den ausgewählten Fördermengen ab. 3-14 MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®... -
Seite 29: Wiederholungs-Einstellungen-Bildschirm
F. LÖSCHEN: Durch Auswahl dieser Option wird die auf dem Bildschirm angezeigte Zahl gelöscht und eine neue Wiederholungsmenge kann ausgewählt werden. G. BEENDEN: Rückkehr zum Wiederholungsförderungsmodus. H. Menge: Das ist die Menge, die während der Wiederholung gefördert wurde. Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe 3-15 ®... -
Seite 30: Wiederholungs-Einstellungen-Betrieb
Förderungseinheiten ab. U/min und % sind ungültig. Wenn diese Einheiten ausgewählt wurden, zeigt der Antrieb eine Menge in mL an, im WIEDERHOLUNGSFÖRDERUNGSMODUS, die von der ausgewählten Schlauchgröße abhängt. Siehe SCHLAUCHKALIBRIERUNG zur Verbesserung der Genauigkeit dieser Umwandlung. 3-16 MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®... -
Seite 31: Mengenförderungsmodus-Bildschirm
Antriebseinstellungen ändert. Bei Sperre wird aus diesem Symbol . I. Menge: Zeigt die Menge während der Förderung oder in der AUS-Zeit. J. Tropfschutz: Ein Wassertropfen-Symbol verweist darauf, dass die Tropfschutzfunktion eingeschaltet ist. Weitere Informationen finden Sie unter „Tropschutzfunktion“ auf Seite 3-27. Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe 3-17 ®... -
Seite 32: Mengenförderungsmodus-Betrieb
Sie es in der Mitte des Bildschirms eingestellt haben. HINWEIS: Wenn die AUS-Zeit auf 00:00:00 eingestellt wird, erfordert der Antrieb eine START/STOPP-Eingang vom Tastenfeld aus oder vom I/O- Anschluss aus, um mit der nächsten Förderung zu beginnen. 3-18 MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®... -
Seite 33: Mengenförderungsmodus-Betrieb
Abgabe im Volume-Modus ist mehr als 80 Stunden bei 600 U/min für L/S-Antriebe oder 77 Stunden @ 650 U/min für I/P- Antriebe. Die tatsächliche Menge hängt von der Schlauchgröße und den ausgewählten Fördermengen ab. Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe 3-19... -
Seite 34: Fernbedienungsmenü
Symbol des leeren Hauses (siehe Position G, Abbildung 3-2) angezeigt wird. HINWEIS: Der Aktuelle Ausgang weist auf die Laufbefehlsgeschwindigkeit hin. Verwenden Sie die Motorlauf-Kontakte (normalerweise offen/geschlossen), um anzuzeigen, ob die Pumpe läuft. 3-20 MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®... - Seite 35 Förderungsmodi läuft, wird der Antrieb durch ein kurzes Schließen des START/STOPP-Kontakts gestoppt. Im WIEFERHOLUNG EINSTELLEN-MODUS funktioniert der START/STOPP-Eingang ebenso wie im DAUERMODUS und das Schließen bringt den Antrieb zum Laufen, bis der Kontakt geöffnet wird. Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe 3-21 ®...
- Seite 36 S/S GESCHLOSSEN * HINWEIS: In den Förderungsmodi und wenn die START/STOPP-MENÜ-SETUP-Option AUS ist, startet der Antrieb eine Förderung bei vorübergehendem Schließen und stoppt bei einem vorübergehenden Schließen des Kontakts im Förderungszeitraum und Intervallzeitraum. 3-22 MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®...
-
Seite 37: Belegung Der Db-25-Anschlussstifte Mit Schaltplan
ACHTUNG: Um eine Beschädigung des Antriebs zu verhindern, muss der Strom vor Anschließen des externen Fernsteuerungskabels ausgeschaltet werden. HINWEIS: Offene Kollektor-Ausgänge mit geringer Impedanz sind geerdet und mit hoher Impedanz im Wesentlichen massefrei. Siehe nachfolgend Seite „Offener Kollektor“. Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe 3-23 ®... -
Seite 38: Belegung Der 31 Anschlussstifte Mit Schaltplan
ACHTUNG: Um eine Beschädigung des Antriebs zu verhindern, muss der Strom vor Anschließen des externen Fernsteuerungskabels ausgeschaltet werden. HINWEIS: Offene Kollektor-Ausgänge mit geringer Impedanz sind geerdet und mit hoher Impedanz im Wesentlichen massefrei. Siehe nachfolgend Seite „Offener Kollektor“. 3-24 MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®... -
Seite 39: Fernbedienungs-Eingänge Und -Ausgänge
Offener Kollektor, 1.0A @ 28V DC Motorlauft Ausgang: Normalerweise offen und normalerweise geschlossen bei Antriebslauf. Allgemeiner Alarm-Ausgang: Offen (hohe Impedanz), wenn ein Alarm angezeigt wird. Lokal/Fernanzeige: Offen (Hohe Impedanz) im Fernbedienungsmodus (Spannungseingang oder Stromeingang). Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe 3-25 ®... -
Seite 40: Ausgaben Offener Kollektor
HINWEIS: Bei Verwendung einer 24V-Versorgung mit dem Steckverbinder muss die Stromaufnahme auf 150 mA beschränkt werden. HINWEIS: 120V Leitungen NICHT an Open-Collector-Ausgänge anschließen. +24V Ausgang An PLC Abbildung 3-15. Verbinden von Offen Kollector-Ausgängen mit einem PLC 3-26 MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®... -
Seite 41: Tropfschutzfunktion
Taste und verwenden die Nach Oben-, Nach Unten-, Rechts-und Links-Pfeile, um die Zahl zu ändern. Drücken Sie die EINGABE-Taste und wählen Sie BEENDEN, um die Einstellung zu speichern. Der Antrieb wird jetzt nach jeder Förderung umgekehrt. Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe 3-27... -
Seite 42: Kommunikationsspezifikation
Pumpe ein TPC-Verbindungs-Zeitlimit von 20 Sekunden. Falls die Pumpe in diesem Zeitraum keine Daten erhält, wird die Verbindung automatisch geschlossen. Das TCP-Zeitlimit kann mit der MASTERFLEX Network Setup-Anwendung geändert oder deaktiviert werden. Alternativ kann das Browser-basierte Netzwerk-Setup verwendet werden. -
Seite 43: Einrichten Der Masterflex Netzwerkkonfiguration
Mit dieser Anwendung kann der Benutzer die Netzwerkkonfiguration der Pumpe einfach verändern. Nachfolgend wird beschrieben, wie Sie die Konfiguration anzeigen oder ändern können. 1. Führen Sie die MASTERFLEX Network Setup-Anwendung aus. 2. Wählen Sie den Anschlusstyp aus dem Dropdown-Menü Connection (Anschluss). -
Seite 44: Get-Befehle
„6:1 Gear Ratio“ ist Modellzeichenfolge 1. Modellzeichenfolge 2 abfragen <STX>Q2<CR> Mit diesem Befehl wird die zweite Modellzeichenfolge abgerufen (siehe Modellzeichenfolge 1 abfragen). Beispiel: [HOST] - <STX>Q2<CR> [PUMP] - <STX>Q2Digital<CR> „Digital” ist Modellzeichenfolge 2. 3-30 MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®... - Seite 45 Konsolenpumpe mit 600 U/min. Förderrate abfragen <STX>QF<CR> Abfragen der Förderrate. Beispiel: [HOST] - <STX>QF<CR> [PUMP] - <STX>QF100.0<CR> Die Fördereinheit 100.0 wird angezeigt, wobei die Fördereinheiten durch den Befehl Förderraten abfragen bestimmt wurden. Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe 3-31 ®...
- Seite 46 Geschwindigkeit in U/min abfragen <STX>QS<CR> Dieser Befehl fordert zur Angabe der Geschwindigkeit in U/min. auf, unabhängig von der Einstellung der Fördereinheit. Beispiel: [HOST] - <STX>QS<CR> [PUMP] - <STX>QS100.0<CR> Die Geschwindigkeit beträgt 100,0 U/min. 3-32 MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®...
- Seite 47 : 1 bis N (letzte Fördereinheiten) y: 0 für kalibriert oder 1 für unkalibriert Beispiel: [HOST] - <STX>QTS<CR> [PUMP] - <STX>QTS02,0<CR> Die aktuell ausgewählte Schlauchgröße ist 2 und der Kalibrierstatus ist ‘0’ (kalibriert). Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe 3-33 ®...
-
Seite 48: Ascii-Kontrollcodes
Die Pumpe gibt durch ‚8‘ an, dass der Pumpenkopf offen ist. ASCII-Kontrollcodes Tabelle 3-4: ASCII-Kontrollcodes Dezimal Zeichen STX Textstart (CTRL – B) ACK Bestätigung (CTRL – F) CR Zeilenumschaltung (CTRL – M) NAK Negative Bestätigung (CTRL – U) 3-34 MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®... -
Seite 49: Set-Befehle
Stellen Sie die Pumpen-Fördereinheiten auf 1 ein, das bedeutet „mL/min.” für eine Konsolenpumpe mit 600 U/min. Förderrate einstellen <STX>SF[Förderrate]<CR> Mit diesem Befehl wird die Förderrate eingestellt. Beispiel: [HOST] - <STX>SF12.90<CR> [PUMP] - <ACK> Förderrate auf 12,90 einstellen. Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe 3-35 ®... - Seite 50 [PUMP] - <ACK> Auf Fern einstellen. Pumpe im Dauermodus <STX>PG0<CR> Befehl, zum Einstellen der Pumpe im Dauermodus. Beispiel: [HOST] - <STX>PG0<CR> [PUMP] - <ACK> Die Pumpe reagiert mit <NAK> wenn der Befehl nicht erfolgreich ist. 3-36 MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®...
- Seite 51 Die Pumpe reagiert mit <NAK> wenn der Befehl nicht erfolgreich ist. Anzahl der gesamten Umdrehungen löschen <STX>PZ0<CR> Zähler löschen, der die gesamten Umdrehungen angibt. Beispiel: [HOST] - <STX>PZ0<CR> [PUMP] - <ACK> Die Pumpe reagiert mit <NAK> wenn der Befehl nicht erfolgreich ist. Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe 3-37 ®...
-
Seite 52: Kapitel 3 Förderungs-Befehle
Parameter die Dauer (in Sekunden) der Pumpenabschaltung und der letzte Parameter die Anzahl der Förderungen. Beispiel: [HOST] - <STX>DT20.5,10.1,0<CR> [PUMP] - <ACK> Konfiguration der Pumpe zur Förderung für 20,5 Sekunden, Ausschaltung von 5 Sekunden und Dauer-Wiederholung. 3-38 MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®... - Seite 53 Dauermodus läuft. <STX>DSan/N<CR> a: S,C,Y,H S = gestoppt/unterbrochen C = Dauerförderung Y = Kopieren (nur im Lokal-Modus) H = gestoppt/Kopf offen n: Chargenzahl N: maximale Anzahl an Zyklen (0 für Dauermodus) Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe 3-39 ®...
- Seite 54 Abschaltdauer) 1 = eingeschaltet für einen Teil des Zyklus (nächster Parameter verweist auf die Einschaltdauer) c: Rest-Ausschaltzeit oder Rest-Einschaltzeit n: Chargenzahl N: maximale Anzahl an Zyklen (0 für Dauermodus) 3-40 MASTERFLEX L/S Digital Pump Drive Operating Manual Masterflex ®...
- Seite 55 Schlauchgröße einstellen <STX>STSn<CR> Kontrollmodus (Lokal) einstellen <STX>PL<CR> Kontrollmodus (Entfernt) einstellen <STX>PR<CR> Dauermodus EIN <STX>PG0<CR> Pumpenstopp <STX>PH<CR> Umdrehungszähler löschen <STX>PZ0<CR> Volumenförderung starten <STX>DVx,y,n<CR> Zeit-Volumenförderung starten <STX>DVx,y,n<CR> Förderung unterbrechen <STX>DP<CR> Förderung wieder aufnehmen <STX>DR<CR> Förder-Status <STX>DS<CR> Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe 3-41 ®...
-
Seite 57: Kapitel 4 Wartung
Service-Kit Zahnrad (600 U/min) 07553-06 Zahnrad, einzeln (600 U/min) 07553-09 Service-Kit Zahnrad (100 U/min) 07553-08 Ersatz-Zahnrad-Kit (NEMA)* 07575-01 Ersatz-Zahnrad- und Wellen-Kit (NEMA)* 07575-02 *Nur für Spritzwasserantriebe I/P-Ersatzteile Beschreibung Teilnummer Sicherung-T6.3A, 5 x 20 mm 77500-24 Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe ®... -
Seite 58: Auswechseln Der Sicherung
T3.15A (5 × 20 mm) Sicherung für L/S-Größen, USB Anschluss (Typ A) T6.3A (5 × 20 mm) Sicherung für I/P-Größen I/O Buchse 31-Stift (Typ B) Keine andere verwenden Stromschalter – alle Einstellungen werden gespeichert MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®... -
Seite 59: Ersatz Eines Zahnrads
Frontplatte vom Antrieb abnehmen. Sie können 8-32 er Schrauben in die Stahlgehäuse) Pumpenmontagelöcher einstecken, um die Frontplatte damit abzuziehen. Die Schraube (b) für Schritt 8 behalten. Die Schrauben NICHT ERSETZEN. A. Frontplatte B. Frontplatten-Schrauben (4) Abbildung 4-3. Wellendichtringinspektion Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe ®... -
Seite 60: Reinigen
Vorsichtsmaßnahme kann beim Spülen des Antriebs zu Lecks führen. 9. Eine Wellendichtung für die IP-Größe ist nicht als Ersatzteil erhältlich. Reinigen Keep the drive enclosure clean with mild detergents. Do not immerse or use excessive fluid when cleaning. MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®... -
Seite 61: Kapitel 5 Störungsbeseitigung
Anschlusskabel weiter zu machen. Antrieb reagiert nicht Hardware- oder 1. Bestätigen Sie den auf serielle oder Firmware-Problem. Kabelanschluss am Antrieb. USB-Befehle. 2. COM Port Auswahlfehler. Siehe WINLIN Software. (Hyper Terminal nicht im Lieferumfang enthalten). Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe ®... -
Seite 62: Fehlerdefinitionen
Wert. 2) Daten in EEPROM nicht im gültigen Bereich. Handlung: Der Fehler wird nach 10 Sekunden gelöscht und die Parameter werden auf ihre Standardwerte zurück gesetzt. Falls der Fehler anhält, den Hersteller benachrichtigen. MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®... - Seite 63 Schwellenwert. Handlung: Die Pumpe stoppt unverzüglich. Bestätigen, dass die Umgebungstemperatur unter 40°C liegt, dass sich die Pumpe ungehindert drehen kann und die Luftzufuhr nicht eingeschränkt ist. Falls der Fehler anhält, den Hersteller benachrichtigen. Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe ®...
- Seite 64 Software wurde gesperrt. Fehler: Interrupt wurde ausgelöst, weil der Watchdog nicht aktualisiert wurde. Handlung: Antrieb ein- und ausschalten, um den Fehler zurück zu setzen. Falls der Fehler anhält, den Hersteller benachrichtigen. MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®...
-
Seite 65: Kapitel 6 Zubehör
25-ft (7,9 m) Kabel w / abisolierten Enden 07523-95 Dosierstab DB-25 Stecker 07523-97 Fußschalter (NEMA)* 07575-84 Fernbedienungskabel (NEMA)*, 7,62 m 07575-80 Schnittstellenkabel DB9M/DB9F 22050-54 Kabel USB Typ A/Typ B M/M 22050-60 *Nur für Spritzwasserantriebe. Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe ®... -
Seite 67: Kapitel 7 Technische Daten
(100 bis 1000 Hz, 50% Arbeitszyklus, 10 Hz/U/min) I/P-Modelle mit 650 U/min Drehzahlmesser-Ausgang (100 bis 6500 Hz, 50% Arbeitszyklus, 10 Hz/U/min) Alle Modelle Ausgang Motorlauf (N.O. & N.C. Offener Kollektor, 1A bei 28V DC) Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe ®... - Seite 68 I/P Modelle mit Edelstahlgehause 18 kg oder pulverbeschichtetem Stahlgehäuse Schutzart Gehäuse: Alle Modelle mit Kunststoffgehäuse IP 33 nach IEC 60529 Alle Modelle mit Edelstahlgehäuse IP 66 nach IEC 60529/NEMA 4X oder pulverbeschichtetem – nur Innen Stahlgehäuse MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®...
- Seite 69 61010-1 Das Produkt wurde gemäß der Anforderungen CAN/CSA-C22.2 Nr. 61010-1, zweite Ausgabe, einschließlich Änderung 1, oder einer späteren Version desselben Standards mit den gleichen Anforderungen getestet. (Für CE-Kennzeichen): EN61010-1: (EU Niedrigspannungsrichtlinie) und EN61326: (EU EMV-Richtlinie) Masterflex MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe ®...
-
Seite 71: Kapitel 8 Garantie, Produktretouren, Und Technische
Garantie, Produktretouren, und Kapitel 8 Technische Unterstützung Garantie Verwenden Sie für MASTERFLEX Pumpen ausschließlich MASTERFLEX Präzisionsschläuche für optimale Anwendungsergebnisse. Der Einsatz anderer Schläuche kann eine Verweigerung der Garantieleistung nach sich ziehen. Für dieses Produkt übernehmen wir eine Garantie für Material- und Bearbeitungsfehler. - Seite 72 Ware sorgfältig und versichern Sie die Sendung gegen Beschädlgung bzw. Verlust; dies ist in Ihrem eigenen Interesse. Für Transportschäden aufgrund unsachgemäßer Verpackung haften Sie. Technische Wenn Sie Fragen zur Anwendung dieses Produktes haben, fragen Sie den Hersteller oder autorisierten Fachhändler. Unterstützung MASTERFLEX Bedienungsanleitung Digitale Pumpenantriebe Masterflex ®...
- Seite 74 ® ® ® US & Canada only *EN809 manufactured by: Toll Free 1-800-MASTERFLEX | 1-800-637-3739 Cole-Parmer Instrument Company Outside US & Canada 28W092 Commercial Avenue, Barrington, IL 60010 techinfo@masterflex.com | www.masterflex.com 1-847-549-7600 | 1-847-381-7050...
