6. Elektrische Installation

GEFAHR
Lebensgefahr durch Stromschlag.
Im Falle einer fehlerhaften elektrischen Installation besteht Lebensgefahr durch Strom-
schlag (auch noch nach Abschluss der Installationsarbeiten).
Die elektrische Installation darf nur durch eine Elektrofachkraft vorgenommen werden.
Die Anschlüsse erfolgen laut Anschlussplan bzw. entsprechend den nachfolgenden Klemmplänen.
Das Gerät ist mit einem vormontierten Netzanschlusskabel mit Cekon-Typ Stecker (16 A oder 32 A)
ausgestattet. Der Anschluss erfolgt über die entsprechende separat abgesicherte Cekon-Steckdose.
Das Steuergerät wird wie auf folgenden Anschlussplänen dargestellt, angeschlossen. Zur Verein-
fachung der Installation sind die Anschlussklemmen farbig kodiert und alle einzeln nummeriert.

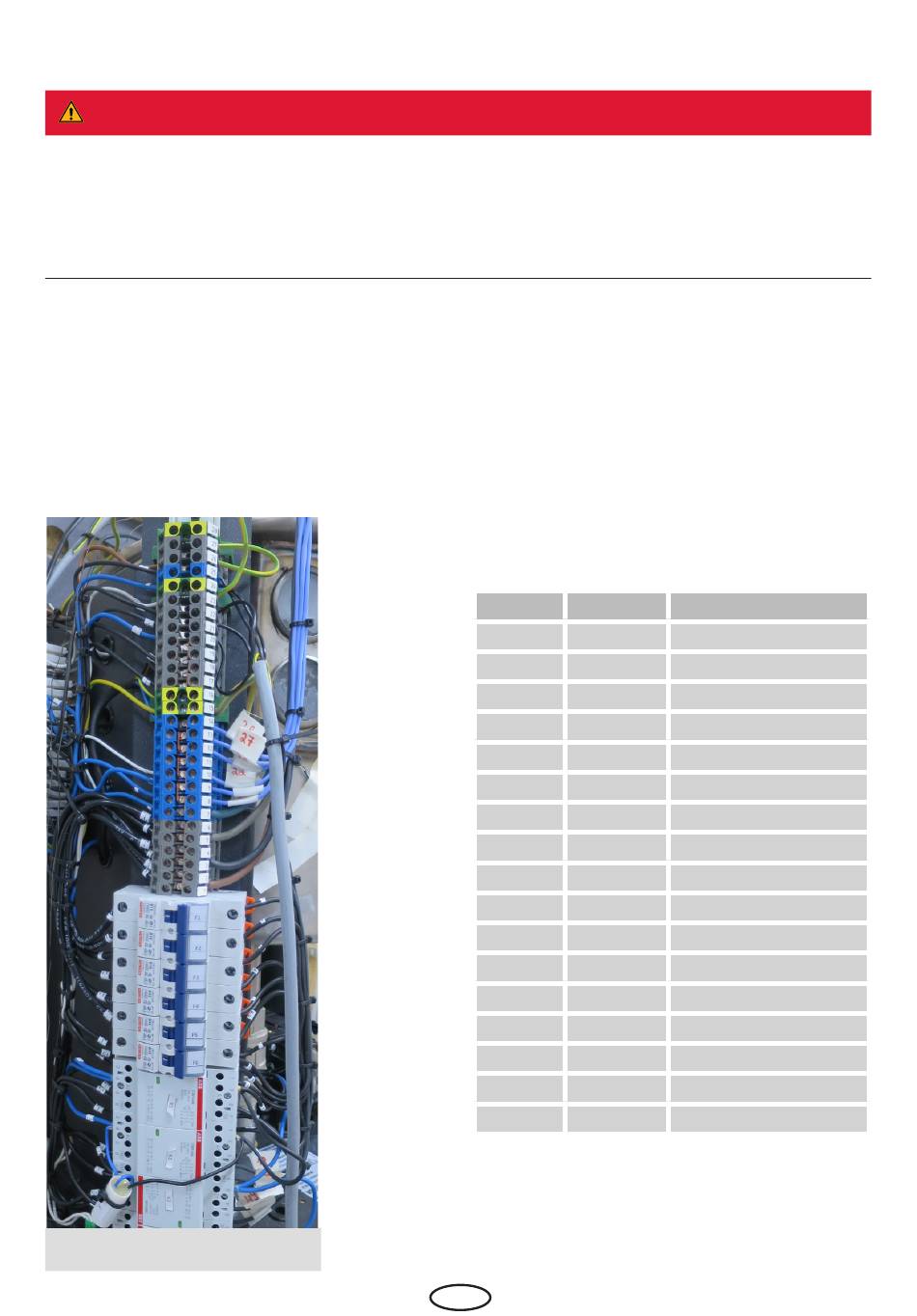

Anschlussklemmen und Sicherungen
für Leistungsanpassung, 18 kW
30
6.1 SteamRock II Basic 18kW

Anschlussklemmen

Klemme Zuordnung
1 L1
2 L1
3 L2
4 L2
5 L3
6 L3
7-14 N
15-16 PE
16 PE
21 N1
22 S1
23 Wb
24 PE
25 ST1
26 ST2
27 Fragrance
28 PE
Klemmenplan für SteamRock II Basic mit 18 kW, 400 V
Anschluss (3 x 32 A).
D
Bezeichnung
L1 Phase
(L4)
L2 Phase
(L5)
L3 Phase
(L6)
N
PE Versorgung
(PE Versorgung 2)
N - Steuergerät
S1 - Steuergerät
Dampf EIN - Steuerung
PE - Steuergerät
Signal - Ausgabe
Signal - Ausgabe
Duftstoff
PE - Duftstoff
