Dampfgenerator von der Transportplatte lösen
1. VORSICHT! Dampfgenerator und Transportplatte wiegen ca. 35 kg.
Zweite Person hinzuziehen.
Dampfgenerator mit der Transportplatte aus dem Versandkarton heben. Dabei das Gerät
nicht am Kunststoffgehäuse ziehen oder halten!
2. Transportplatte mit dem Dampfgenerator auf eine gerade Fläche legen.
3. Gehäusehaube, wie nachstehend beschrieben, abnehmen.
4. Dampfgenerator von der Transportplatte lösen.
HINWEIS
Die 4 fixierenden Schrauben vollständig entfernen, damit der Dampfgenerator von der Trans-
portplatte gehoben werden kann.
Gehäusehaube abnehmen
1. Befestigungsschrauben an der Unterseite
des Dampfgenerators lösen.
2. Die beiden Seitenwände der Gehäusehau-
be leicht nach außen ziehen.
3. Gehäusehaube vorsichtig zu sich schwen-
ken.
HINWEIS
Die Befestigungslaschen der Haube müs-
sen seitlich am Metallgehäuse vorbeige-
führt werden können.
4. Gehäuse nach oben abnehmen. Verschrau-
bung des Dampfgenerators lösen und
Transportplatte entfernen.
22
4.
3.
D
Prägung innenseitig für
Dampfrohr -
führung nach oben
2.
1.

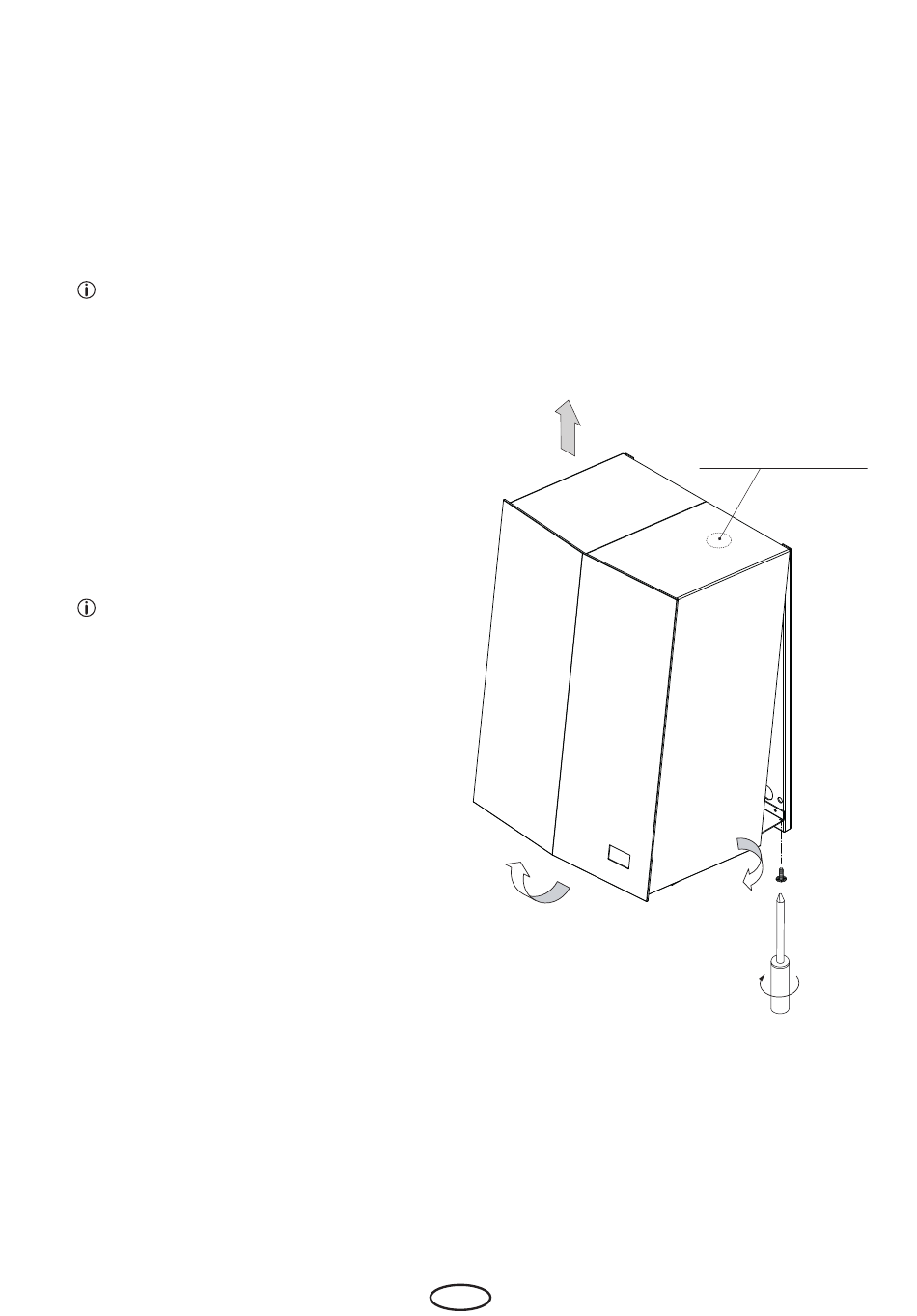

Abb. 3
