5.4 Montage des Dampfgenerators

Der Dampfgenerator wird mit 4 Befestigungsschrauben und geeigneten Dübeln an der Wand mon-
tiert. Beachten Sie, dass der Dampfgenerator durch das Kochen des Wassers leicht vibrieren kann,
und planen Sie ausreichende Sicherheitsreserven ein, wenn Sie nicht die mitgelieferten Schrauben
und Dübel verwenden.
Erforderliche Handlungsschritte:

Montage vorbereiten

Dampfgenerator von der Transportplatte lösen
Gehäusehaube abnehmen
Dampfgenerator montieren
Material + Werkzeuge:
4 Schrauben 5 x 40, 4 Dübel F6 (im Lieferumfang enthalten)
Wasserwaage
Bohrer 6 mm
Schraubendreher (Kreuzschlitz)
Empfehlung: 2 Personen zum Aufhängen des Dampfgenerators
Montage vorbereiten

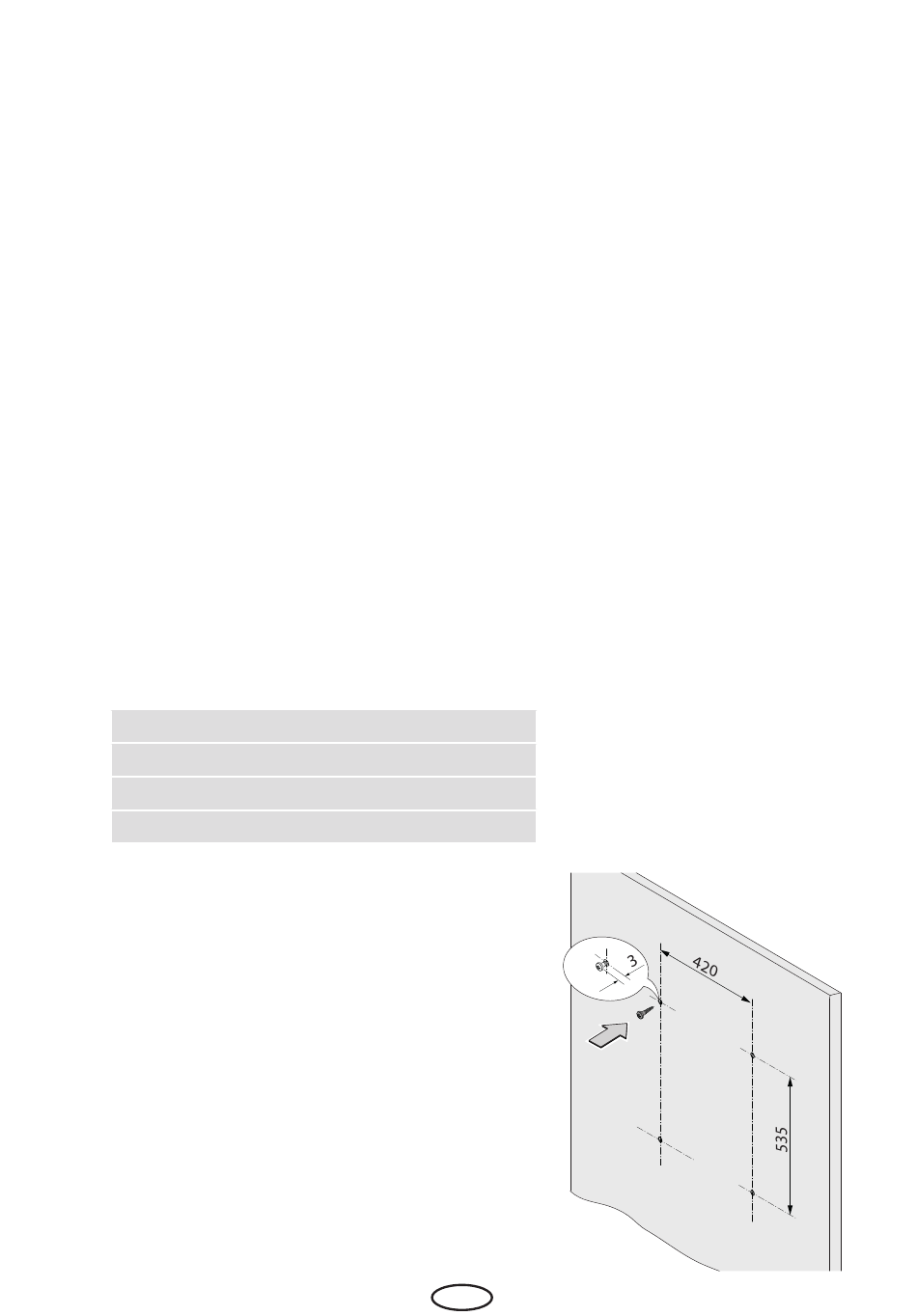

1. HINWEIS Achten Sie darauf, dass die Löcher lot- und waagerecht ausgerichtet sind. Was-
serwaage verwenden.
Je 2 Löcher oben und unten bohren.
Höhe der Unterkante von Boden min. 1000 mm
Abstand zur Decke min. 550 mm
Waagerechter Abstand der Bohrlöcher 420 mm
Senkrechter Abstand der Bohrlöcher 535 mm
2. Dübel einsetzen und die oberen beiden Schrauben
eindrehen. Die Schrauben ca. 3 mm überstehen
lassen, damit Sie den Dampfgenerator einhängen
können.
D
alle Maße in mm
