EOS SteamRock II Basic Montage- Und Gebrauchsanweisung Seite 17

Status LED für Betriebszustände
und Fehlermeldungen
Netzanschluss Dampfgenerator*
9 kW: mit montiertem CEE-Stecker16A
18 kW: mit montiertem CEE-Stecker32A
bei einphasigem Anschluss kein vormontierter Netzstecker!
Leitung zum Niveausensor für Entkalker
Einführungstüllen für
Verbindungsleitungen zum Steuergerät

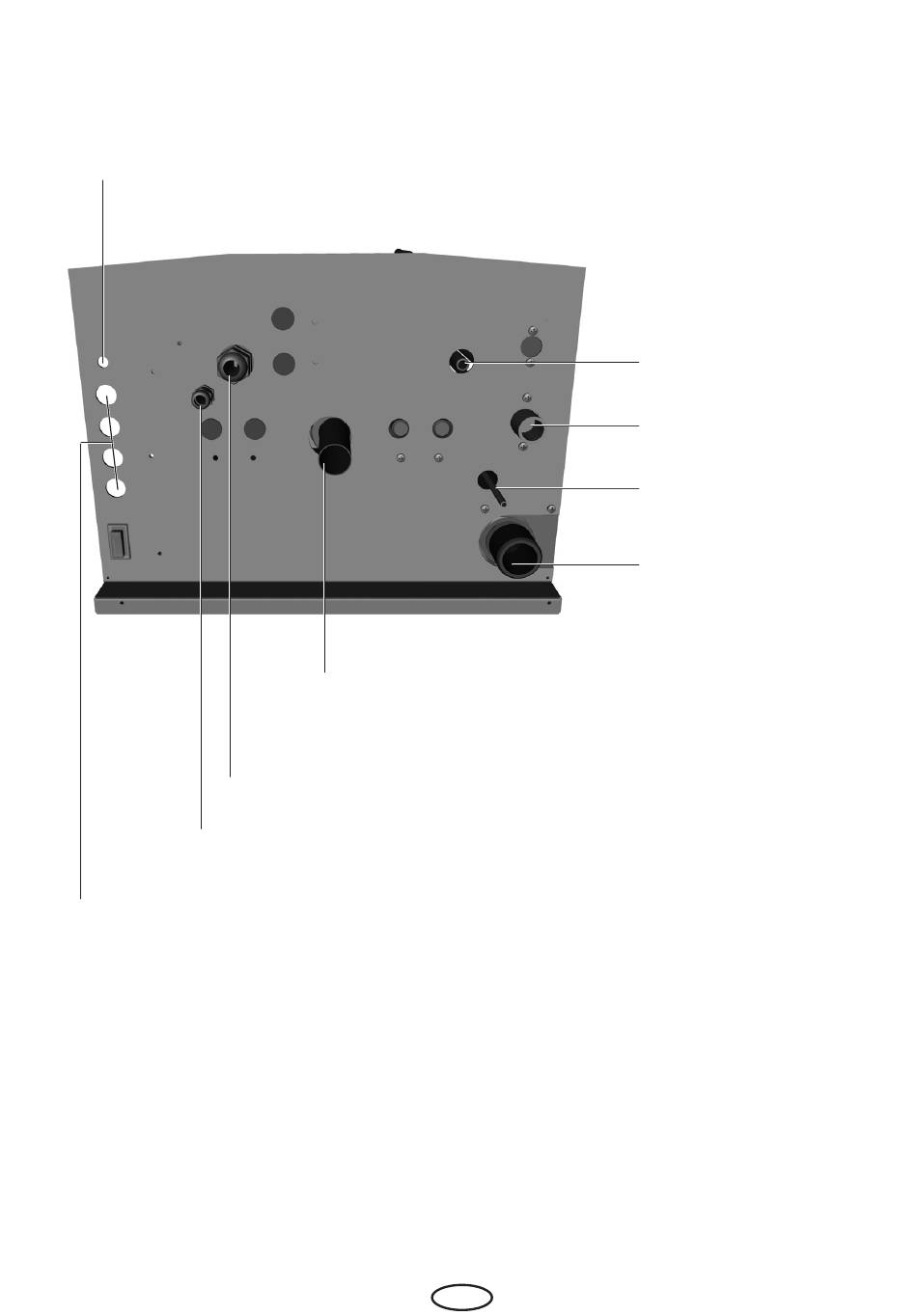

Sicht von unten
Wasserablauf für Entleerung,
1" Gewindeanschluss
* Die Verschraubung der Leitung am Bodenblech
und der Stecker sind mit einem Garantiesiegel ver-
schlossen. Bei gebrochenem Garantiesiegel verfällt
die Garantie.
Alle Zu- und Ableitungen werden durch den Gehäu-
seboden geführt und sind von außen erreichbar.
D
Ablauf für Kondensat
vom Überdruckventil
Wasseranschluss, 3/4"
Außengewinde
Schlauch (weiß) für Entkalker
(Verbindung mit
Entkalkerbehälter)
Anschluss Dampfleitung,
1 1/4" Außengewinde
