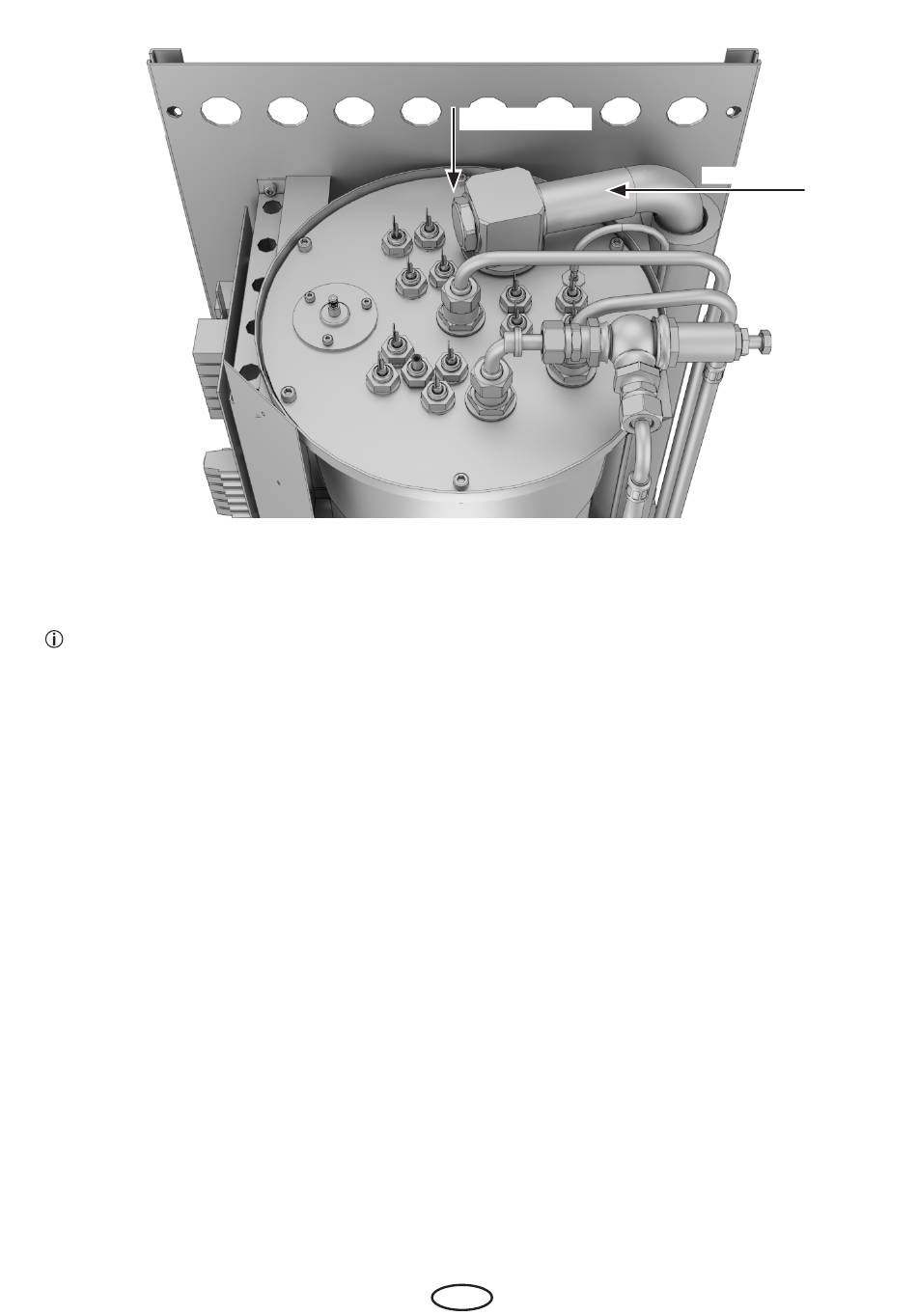

Abbildung zeigt 18 kW Ausführung
Dampfleitung ohne scharfe 90° Bögen zur Dampfdüse hin abfallend verlegen.
Siehe Dampfleitung richtig verlegen
Die Befestigungsschrauben der Rohrheizkörper prüfen und ggf. nachziehen (SW 19).
Dampfrohr nach oben drehen und aufsteigend verlegen
1. Im Gehäusedeckel die vorgestanzte Öffnung für das aufsteigende Rohr herausschneiden.
2. Mutter am flexiblen Gelenk des Dampfrohres lösen.
3. Am Bodenblech zwei Schrauben der Befestigung des Dampfrohres lösen und Dampfrohr
aus dem Bodenblech herausziehen.
4. Dampfrohr nach oben drehen und die Mutter am flexiblen Gelenk wieder festziehen.
5. Der etwaige Anschluss der Duftdosierleitung soll im herabfallenden Segment möglichst
nah an die Dampfdüse angebracht werden.
Wichtiger Hinweis: Der Anschluss der Duftdosierleitung darf nicht im aufsteigenden Seg-
ment der Dampfleitung montiert sein. Das kann dazu führen, dass Duftstoffrückstände in
den Wassertank gelangen und zur starken Schaumbildung führen. Das kann Überhitzung
und Geräteschaden verursachen.
