6. Elektische Installation
Gefahr! Lebensgefahr durch Stromschlag. Im Falle einer fehler-
haften elektrischen Installation besteht Lebensgefahr durch Strom-
schlag (auch noch nach Abschluss der Installationsarbeiten).
Die elektrische Installation darf nur durch eine Elektrofachkraft vorgenommen werden
Der Anschluss an das Stromnetz erfolgt laut Anschlussplan bzw. entsprechend den nachfol-
genden Klemmplänen - siehe Abb. 6 bzw. Abb. 7.
Der Steamtec II Basic mit 18 kW Leistung kann dabei an 3 x 32 A oder an 6 x 16 A je nach Situ-
ation vor Ort angeschlossen werden.
Das Steuergerät wird wie auf dem Anschlussplan auf der Seite 21 - 22 dargestellt angeschlos-
sen.
Zur Vereinfachung der Installation sind die Anschlussklemmen farbig kodiert und alle einzeln
nummeriert.

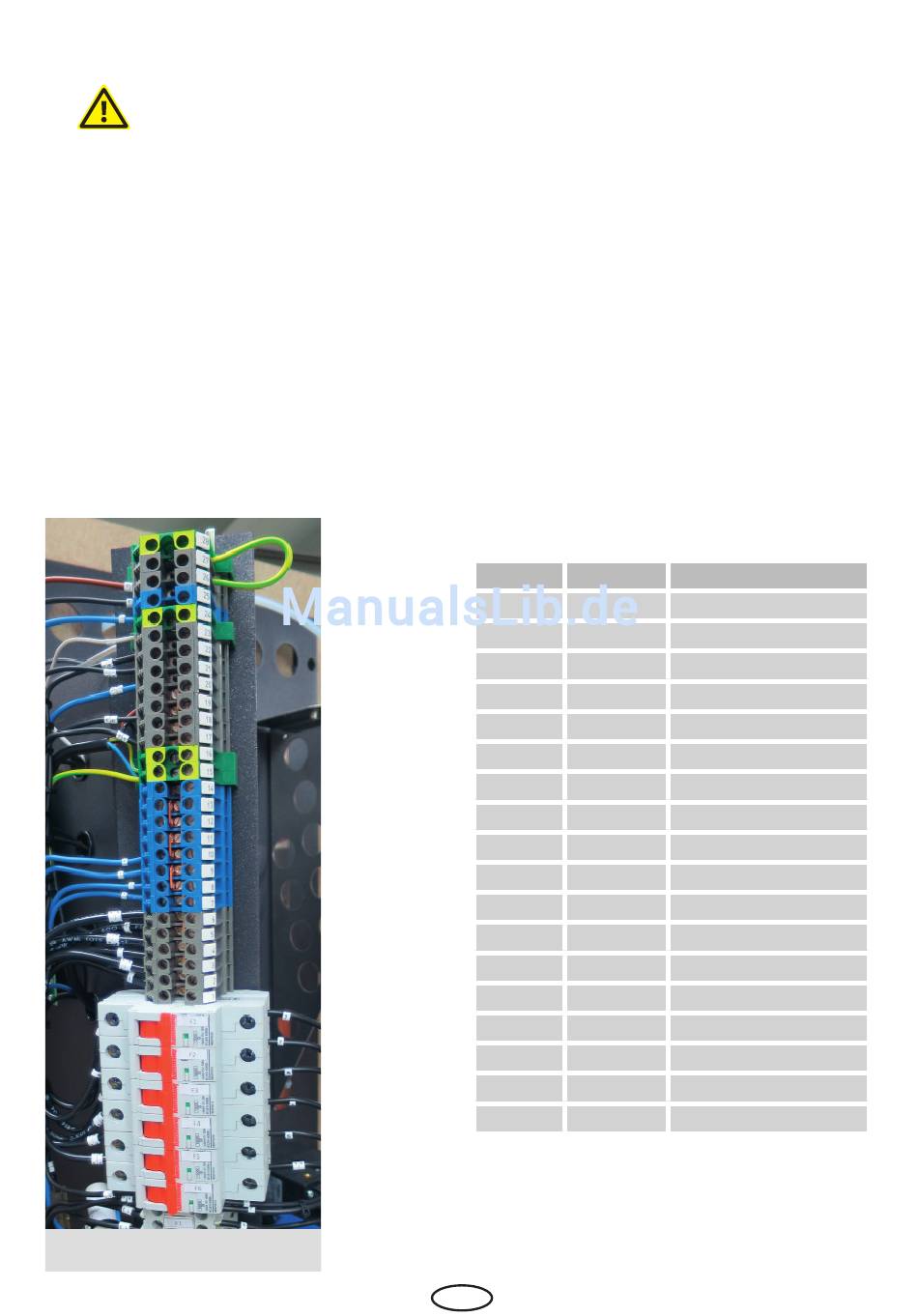

Anschlussklemmen und Sicherungen
für Leistungsanpassung, 18 kW
6.1 Steamtec II Basic 18 kW An-
schlussklemmen
Klemme
1
2
3
4
5
6
7
11
15
16
21
22
23
24
25
26
27
28
Klemmenplan für SteamTec II Basic mit 18 kW,
400 V Anschluss, wahlweise mit 3 x 32 Ampere
oder (in Klammern) mit 6 x 16 Ampere. Hierzu
Abb. 6
müssen die Brücken entsprechend dem An-
schlussplan entfernt werden.
D
Zuordnung
Bezeichnung
L1
L1 Phase
L1
(L4)
L2
L2 Phase
L2
(L5)
L3
L3 Phase
L3
(L6)
N
N
N
(N Leitung 2)
PE
PE Versorgung
PE
(PE Versorgung 2)
N
N - Steuergerät
S1
S1 - Steuergerät
Wb
Dampf EIN - Steuerung
PE
PE - Steuergerät
N
Signal - Ausgabe
A2
Signal - Ausgabe
Fragrance
Duftstoff
PE
PE - Duftstoff
17
