Inhaltszusammenfassung für AAT solo

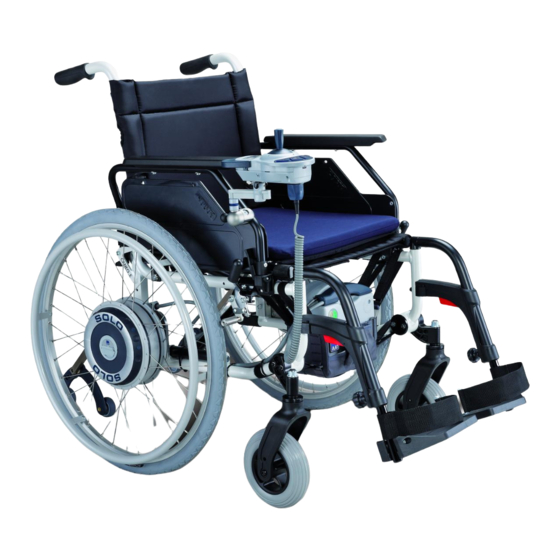

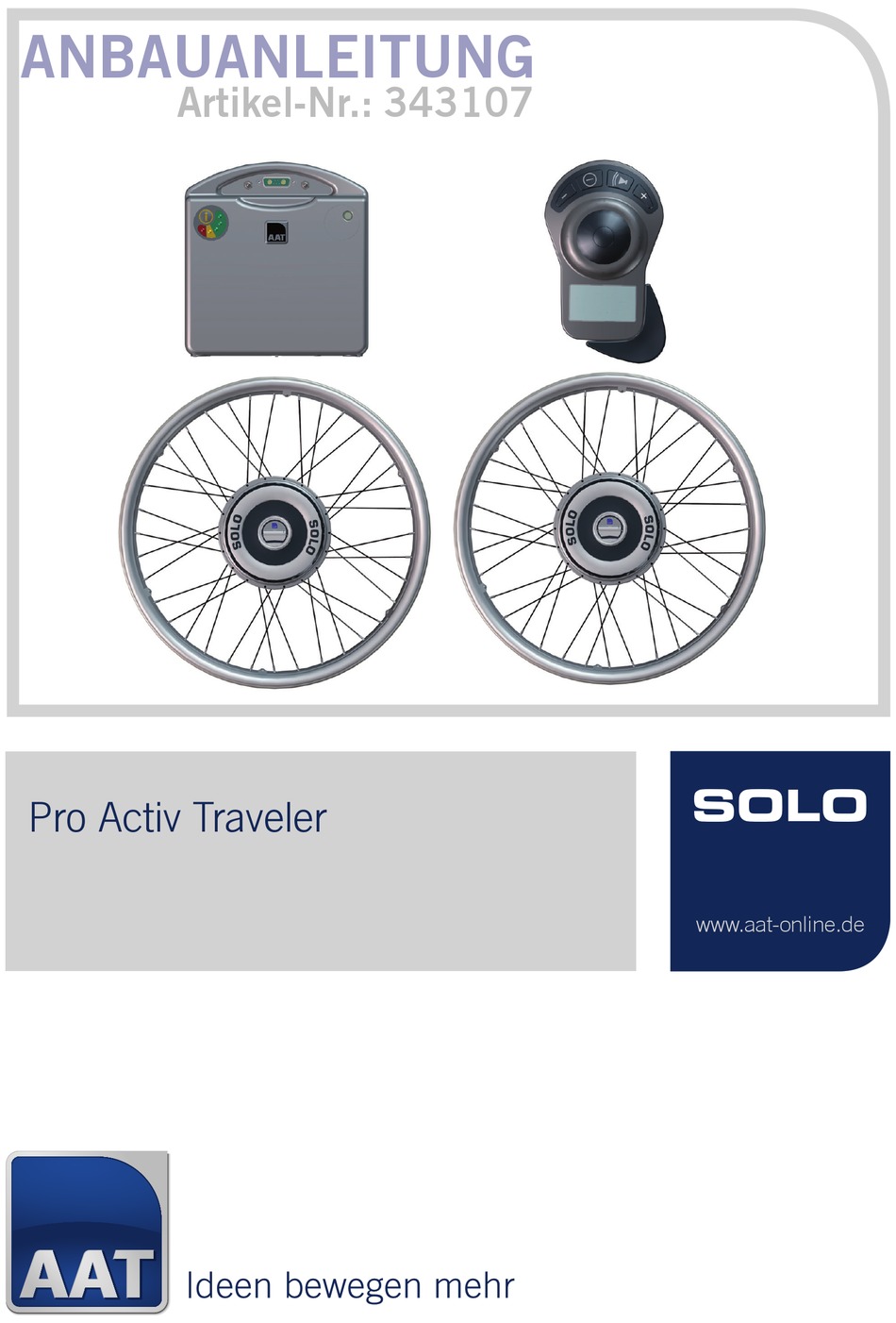

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 343107 SOLO Pro Activ Traveler www.aat-online.de...
- Seite 2 Vorgehensweise Zusammenbau Multihalterung 6 -1: Die Angaben beziehen sich auf eine Seite, die andere Seite wird dem entsprechend gleich montiert. Bringen Sie 4 Stk. Zylinderstift DIN 7-3M6x12 Pos. 7 in dem Multiknotenblech 6 -1 an. Befestigen Sie die Verriegelung Rollstuhlhalter Pos 3 mit 2 Stk.
- Seite 3 Teil Bezeichnung 1 Bezeichnung 2 Anzl 036149 Multiknotenblech 6-1 Fertigteil links 036147 Multiknotenblech 6-1 Fertigt. rechts 036327 Verriegelung Rollstuhlhalter Fertigteil 036323 Haken für Halterung Fertigteil 035143 Fangbolzen Halterung Radnabenantriebe 035131 O-Ring d1=7/d2=2 032537 Zylinderstift DIN 7-3M6x8 035686 Senkschraube mit ISK DIN 7991-M3x18-10.9 000300 Sechskantmutter mit Klemmteil...
- Seite 4 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 001804 Bundmutter 000138 Senkschraube mit ISK DIN 7991-M8x30-8.8 002356 Distanzplatte 001909 Distanzhülsen 6,4 /10 x 6Ni 001911 Distanzhülsen 6,4 /10 x10Ni 000003 Sicherungsscheibe S (Schnorr ) Ø 6.0 001222 Zylinderschraube mit ISK DIN 912-M6x50-8.8 000462 Bremsrolle...
- Seite 5 linke Seite außen rechte Seite innen linke Seite hinten...
- Seite 6 Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Wichtiger Montagehinweis für Kippstützen! Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können. Wichtiger Montagehinweis für Kabel! Kabel müssen knickfrei verlegt werden. Kabel dürfen bei Faltrollstühlen nicht einklemmen. Montageanweisungen Die Knotenbleche müssen parallel zum Rollstuhl angebaut werden.
- Seite 7 Kabelsatz Ferritmagnet Platzieren Sie nach der Montage des Kabelsatzes den Ferritmagneten duch verschieben so nah wie möglich am Steckergehäuse...
- Seite 8 Vorgehensweise Kabelführung: Verlegen Sie den Kabelsatz so, dass kein Kabel unter Zug ist und beim Zusammenklappen des Rollstuhles nicht beschädigt werden kann. Schnittstellen an den Multiknotenblechen mit jeweils 2 Stk. Senkschraube mit ISK DIN 7991-M3x18-10.9 und jeweils 2 Stk. Sechskantmutter mit Klemmteil DIN 985-M3-8 befestigen.
- Seite 9 Beispielansichten für Kabelführung und Akkubefestigung Ansicht von hinten Ansicht von vorne...
- Seite 10 Beispielansichten für Bedienteilaufnahmen mit Schiebeteil mit Schwenkarm Begleitsteuerung mit Dübel Begleitsteuerung für Schiebebügel...
- Seite 11 Notizen...
-
Seite 12: Ihre Ansprechpartner
Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 28.11.2014 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
