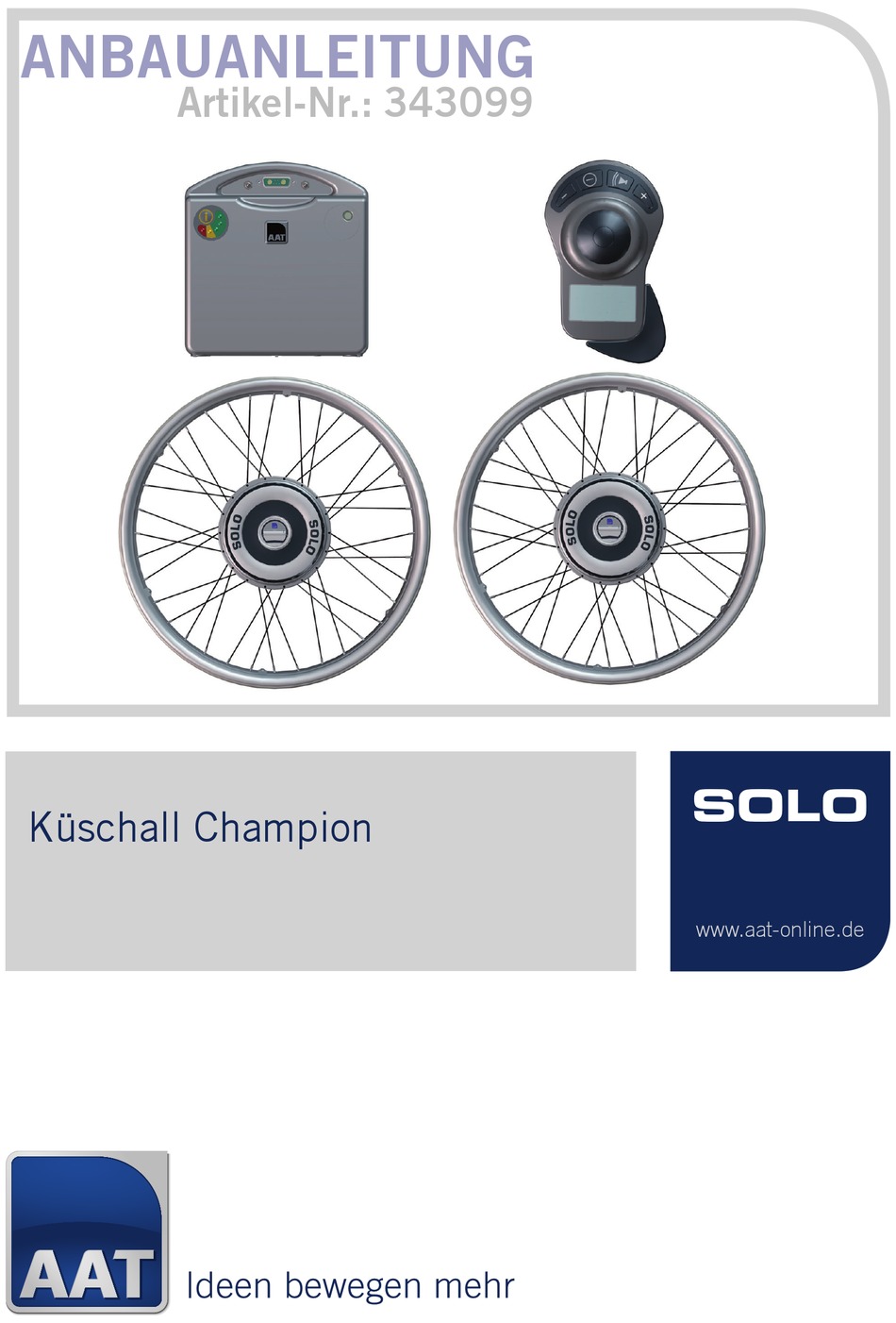

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 343099 SOLO Küschall Champion www.aat-online.de...
- Seite 2 Vorrausetzungen für den Anbau der Multihalterung 6-2: Die Multihalterung 6-2 passt nur an Rollstühle, die mit Bohrungen zur Radaufnahme mit Durchmesser 16 mm oder größer ausgestattet sind. Vorgehensweise Zusammenbau Multihalterung 6-2: Die Angaben beziehen sich auf eine Seite, die andere Seite wird dem entsprechend gleich montiert.
- Seite 3 Teil Bezeichnung 1 Bezeichnung 2 Anzl 036148 Multiknotenblech 6-2 Fertigteil links blank 036146 Multiknotenblech 6-2 Fertigt. rechts blank 036327 Verriegelung Rollstuhlhalter Fertigteil 036323 Haken für Halterung Fertigteil 035143 Fangbolzen Halterung Radnabenantriebe 035131 O-Ring 7 x 2 032537 Zylinderstift DIN 7-3M6x8 035686 Senkschraube mit ISK DIN 7991-M3x18-10.9...
- Seite 4 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 1 050049 Multihalterung 6-2 Baugruppe 2 001804 Bundmutter DIN 7984-M8x25- 3 002041 Zylinderschraube mit ISK 4 000174 Sicherungsscheibe S (Schnorr ) Ø 8.0 DIN 912-M6x50- 5 001222 Zylinderschraube mit ISK 6 000003 Sicherungsscheibe S (Schnorr ) Ø...
- Seite 5 linke Seite außen rechte Seite innen 2+3+4...
- Seite 6 Wichtiger Montagehinweis für Kabel! Kabel müssen knickfrei verlegt werden. Kabel dürfen bei Faltrollstühlen nicht einklemmen. Montageanweisungen Die Knotenbleche müssen parallel zum Rollstuhl angebaut werden. Anbau nur bei AAT möglich 1 Bohrung abbohren und Gewinde M8 schneiden. (Drehmomentaufnahme)
- Seite 7 Vorgehensweise Kabelführung: Verlegen Sie den Kabelsatz so, dass kein Kabel unter Zug ist und beim Zusammenklappen des Rollstuhles nicht beschädigt werden kann. Schnittstellen an den Multiknotenblechen mit jeweils 2 Stk. Senkschraube mit ISK DIN 7991-M3x18-10.9 und jeweils 2 Stk. Sechskantmutter mit Klemmteil DIN 985-M3-8 befestigen. Akkutasche unter dem Rollstuhl aufhängen.
- Seite 8 Beispielansichten für Kabelführung und Akkubefestigung Ansicht von hinten Ansicht von vorne...
- Seite 9 Beispielansichten für Bedienteilaufnahmen mit Schiebeteil mit Schwenkarm Begleitsteuerung mit Dübel Begleitsteuerung für Schiebebügel...
- Seite 10 Kabelsatz Ferritmagnet Platzieren Sie nach der Montage des Kabelsatzes den Ferritmagneten duch verschieben so nah wie möglich am Steckergehäuse...
- Seite 11 Notizen...
- Seite 12 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 28.11.2014 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
