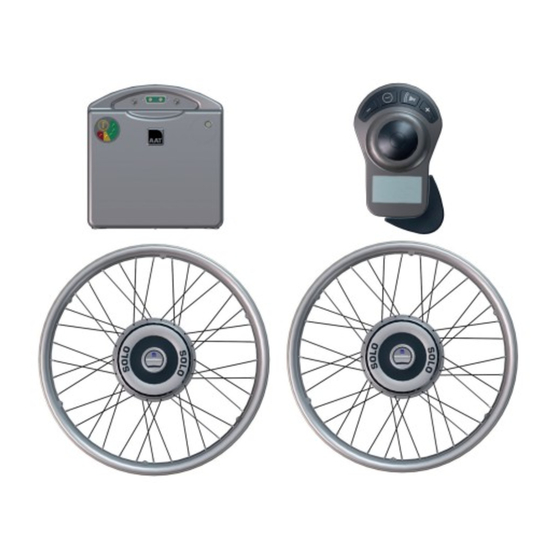

Inhaltszusammenfassung für AAT SOLO
- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 343229 SOLO Invacare Rea Dahlia 30/45 www.aat-online.de...
- Seite 2 Vorgehensweise Zusammenbau Multihalterung 6 -1: Die Angaben beziehen sich auf eine Seite, die andere Seite wird dem entsprechend gleich montiert. Bringen Sie 4 Stk. Zylinderstift DIN 7-3M6x12 Pos. 7 in dem Multiknotenblech 6 -1 an. Befestigen Sie die Verriegelung Rollstuhlhalter Pos 3 mit 2 Stk.
- Seite 3 Teil Bezeichnung 1 Bezeichnung 2 Anzl 036149 Multiknotenblech 6-1 Fertigteil links 036147 Multiknotenblech 6-1 Fertigt. rechts 036327 Verriegelung Rollstuhlhalter Fertigteil 036323 Haken für Halterung Fertigteil 035143 Fangbolzen Halterung Radnabenantriebe 035131 O-Ring 7 x 2 032537 Zylinderstift DIN 7-3M6x8 035686 Senkschraube mit ISK DIN 7991-M3x18-10.9 000300 Sechskantmutter mit Klemmteil...
- Seite 4 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 1 050048 Multihalterung 6-1 Baugruppe DIN 7991-M8x40- 2 002193 Senkschraube mit ISK Ø13xØ8x14mm 3 001846 Hülse v-max 4 000395 Sechskantmutter DIN 985-M8-8 DIN 912-M6x45- 5 001223 Zylinderschraube mit ISK 6 000003 Sicherungsscheibe S (Schnorr ) Ø...
- Seite 5 linke Seite außen rechte Seite innen...
- Seite 6 Feststellbremse Bedienteilaufnahme Akkubefestigung...
- Seite 7 rechte Seite innen rechte Seite innen original Hülse...
- Seite 8 Kippstützen frei durchschwingen können. Wichtiger Montagehinweis für Kabel! Kabel müssen knickfrei verlegt werden. Kabel dürfen bei Faltrollstühlen nicht einklemmen. Montageanweisungen Die Knotenbleche müssen parallel zum Rollstuhl angebaut werden. Anbau nur bei AAT möglich Original Radaufnahme aufbohren auf 8mm...
- Seite 9 Kabelsatz Ferritmagnet Platzieren Sie nach der Montage des Kabelsatzes den Ferritmagneten duch verschieben so nah wie möglich am Steckergehäuse...
- Seite 10 Vorgehensweise Kabelführung: Verlegen Sie den Kabelsatz so, dass kein Kabel unter Zug ist und beim Zusammenklappen des Rollstuhles nicht beschädigt werden kann. Schnittstellen an den Multiknotenblechen mit jeweils 2 Stk. Senkschraube mit ISK DIN 7991-M3x18-10.9 und jeweils 2 Stk. Sechskantmutter mit Klemmteil DIN 985-M3-8 befestigen. Akkutasche unter dem Rollstuhl aufhängen.
- Seite 11 Beispielansichten für Kabelführung und Akkubefestigung Ansicht von hinten Ansicht von vorne...
- Seite 12 Beispielansichten für Bedienteilaufnahmen mit Schiebeteil mit Schwenkarm Begleitsteuerung mit Dübel Begleitsteuerung für Schiebebügel...
- Seite 13 Notizen...
- Seite 14 Notizen...
- Seite 15 Notizen...
- Seite 16 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 08.02.2017 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
