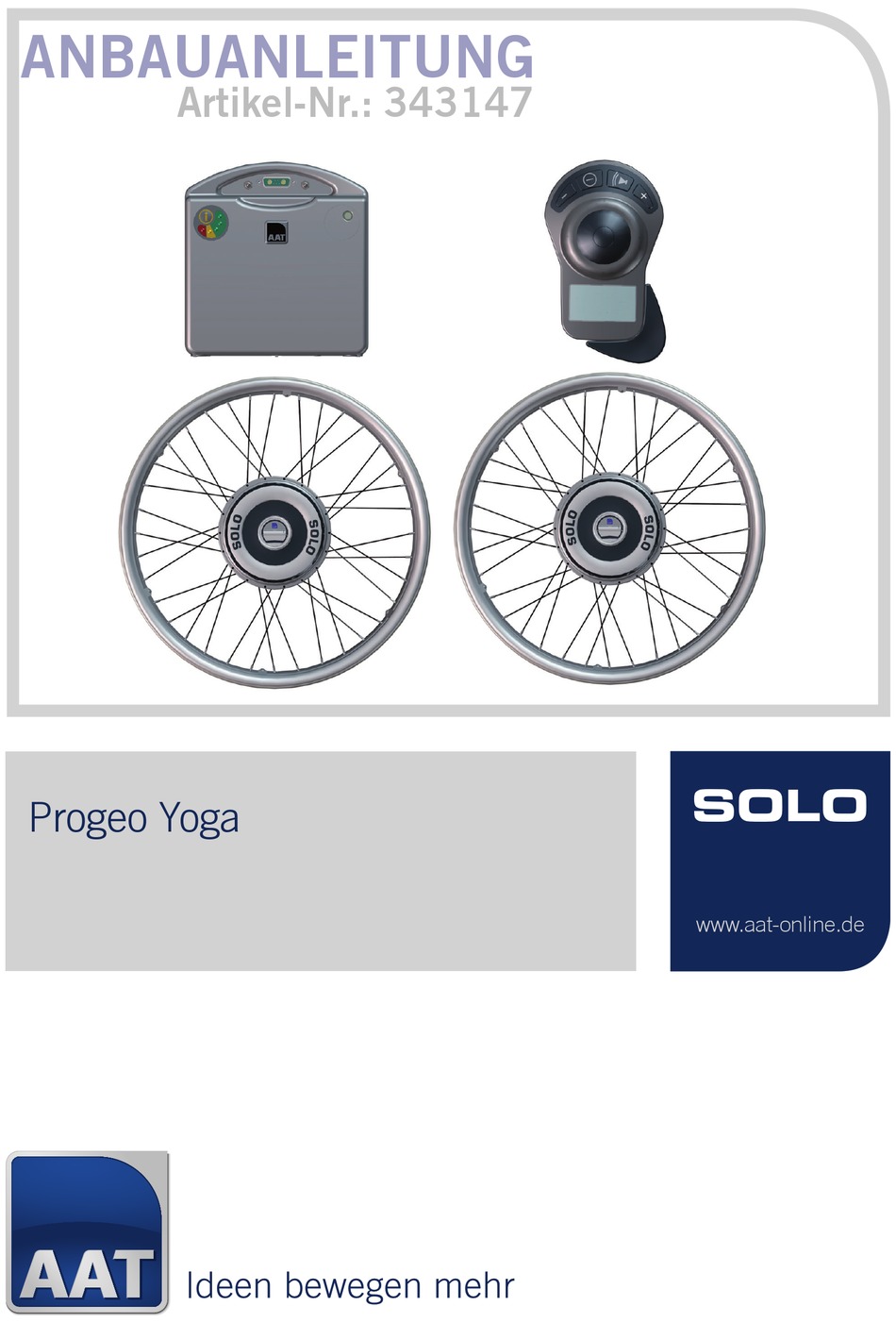

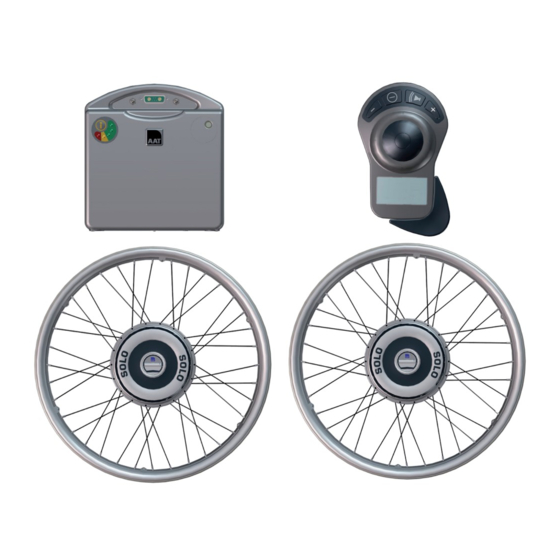

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 343147 SOLO Progeo Yoga www.aat-online.de...
- Seite 2 Vorrausetzungen für den Anbau der Multihalterung 6: Die Multihalterung 6 passt nur an Rollstühle, die mit Bohrungen zur Radaufnahme mit Durchmesser 16 mm ausgestattet sind. Pro Seite eine weitere Bohrung mit mindestens Durchmesser 8 mm, Mittelpunkt der Bohrung nicht weiter entfernt als 50 mm vom Mittelpunkt der Radaufnahme.
- Seite 3 Teil Bezeichnung 1 Bezeichnung 2 Anzl 035132 Verriegelung Rollstuhlhalter Halterung Radn.antr. (gerade) 034294 Haken Rollstuhlhalter Halterung Radnabenantriebe 035143 Fangbolzen Halterung Radnabenantriebe 035131 O-Ring d1=7/d2=2 032537 Zylinderstift DIN 7-3M6x8 035686 Senkschraube mit ISK DIN 7991-M3x18-10.9 000300 Sechskantmutter mit Klemmteil DIN 985-M3-8 035186 Senkschraube mit ISK DIN 7991-M5x20-8.8...
- Seite 4 Bohrungen auf der Original- Radaufnahme sichern sie gegen Verdrehen direkt im Multiknotenblech (siehe Pkt. 5) indem Sie die AAT- Bundmutter Pos. 4 mit der Senkkopfschraube M8 Pos. 5-9 mit einem vorgeschriebenen Drehmoment von 15 Nm befestigen. (siehe Bild 1-2 Seite Befestigen Sie das Multiknotenblech 6 Pos.
- Seite 5 Teil Bezeichnung 1 Bezeichnung 2 Anzl 035141 Multiknotenblech 6 Fertigteil links Radnabenantr. 035151 Multiknotenblech 6 Fertigt. rechts Radnabenantr. 002356 Distanzplatte 001804 Bundmutter 000079 Senkschraube mit ISK DIN 7991-M8x20-8.8 000138 Senkschraube mit ISK DIN 7991-M8x30-8.8 002193 Senkschraube mit ISK DIN 7991-M8x40-8.8 002195 Senkschraube mit ISK DIN 7991-M8x50-8.8...
- Seite 6 Beispielansichten Bild 1 linke Seite außen Bild 2 rechte Seite innen Bild 3 Verdrehsicherung vertikal...
- Seite 7 Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Wichtiger Montagehinweis für Kippstützen! Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können. Wichtiger Montagehinweis für Kabel! Kabel müssen knickfrei verlegt werden. Kabel dürfen bei Faltrollstühlen nicht einklemmen. Montageanweisungen Die Knotenbleche müssen parallel zum Rollstuhl angebaut werden.
- Seite 8 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 1 050046 Multihalterung 6 Baugruppe 2 001328 Bundmutter 3 001818 Hülse 4 000118 Metall - Distanzhülsen (10x7x12) DIN 912-M6x55- 5 001224 Zylinderschraube mit ISK 6 000003 Sicherungsscheibe S (Schnorr ) Ø 6.0 7 038084 Reduzierhülse 20x16x25...
- Seite 9 rechte Seite innen linke Seite hinten...
- Seite 10 Vorgehensweise Kabelführung: Verlegen Sie den Kabelsatz so, dass kein Kabel unter Zug ist und beim Zusammenklappen des Rollstuhles nicht beschädigt werden kann. Schnittstellen an den Multiknotenblechen mit jeweils 2 Stk. Senkschraube mit ISK DIN 7991-M3x18-10.9 und jeweils 2 Stk. Sechskantmutter mit Klemmteil DIN 985-M3-8 befestigen.
- Seite 11 Beispielansichten für Kabelführung und Akkubefestigung Ansicht von hinten Ansicht von vorne...
- Seite 12 Beispielansichten für Bedienteilaufnahmen mit Schiebeteil mit Schwenkarm Begleitsteuerung mit Dübel Begleitsteuerung für Schiebebügel...
- Seite 13 Kabelsatz Ferritmagnet Platzieren Sie nach der Montage des Kabelsatzes den Ferritmagneten duch verschieben so nah wie möglich am Steckergehäuse...
- Seite 14 Notizen...
- Seite 15 Notizen...
-
Seite 16: Ihre Ansprechpartner
Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 03.12.2014 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
