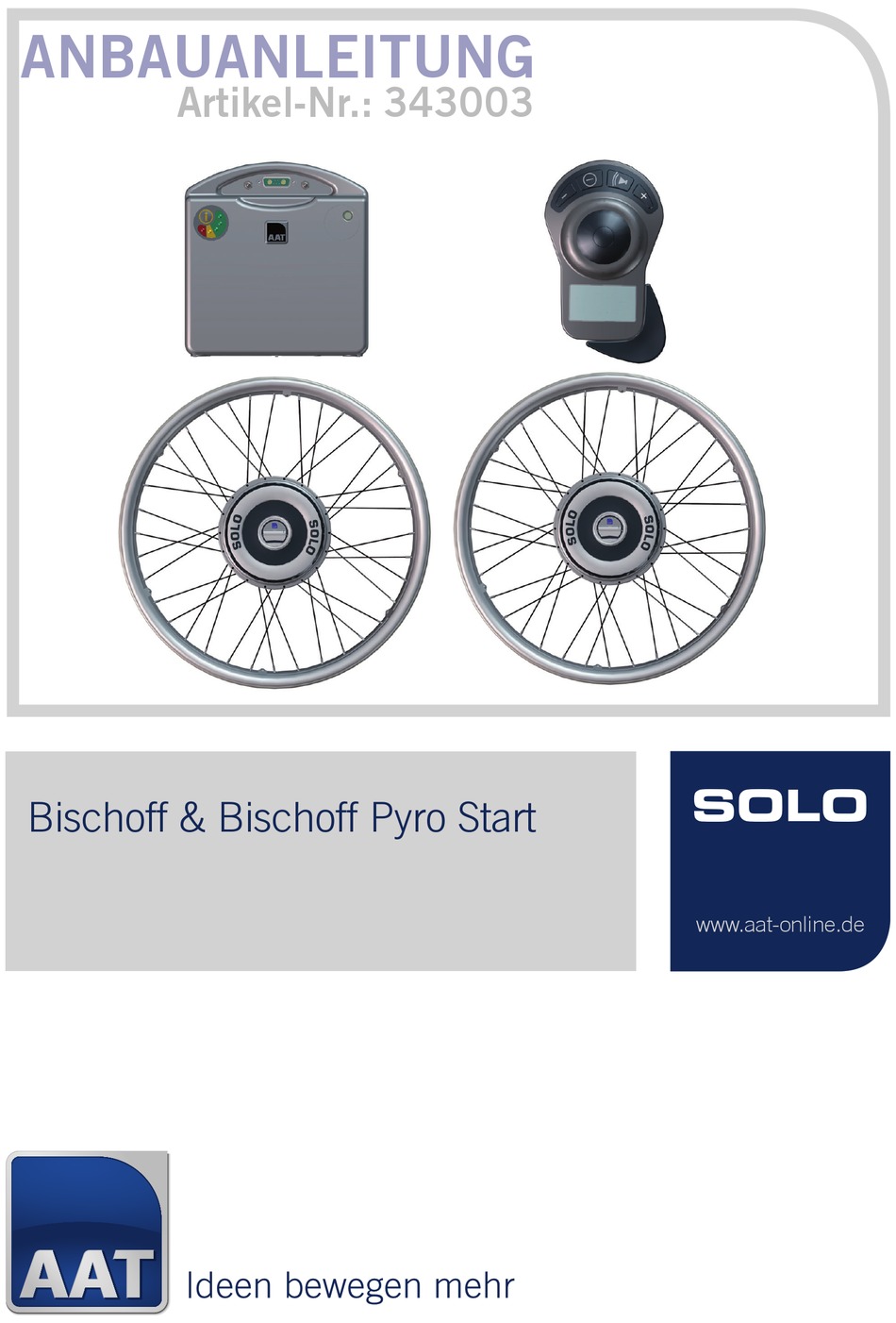

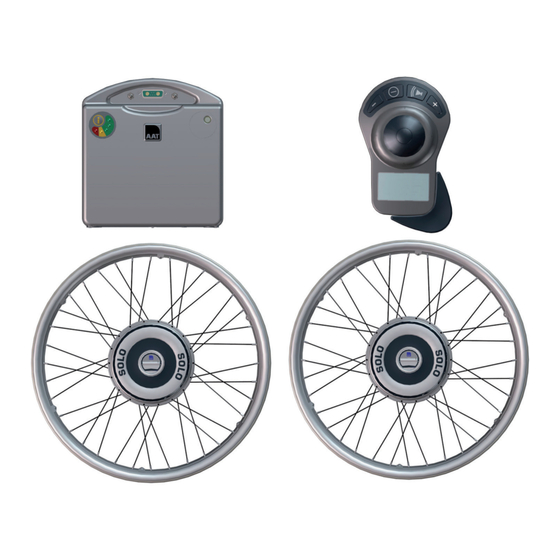

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 343003 SOLO Bischoff & Bischoff Pyro Start www.aat-online.de...
- Seite 2 Vorrausetzungen für den Anbau der AAT- Multihalterung 5: Die Original- Radaufnahmen des Rollstuhlherstellers dürfen nur entfernt und durch die Multihalterung 5 ersetzt werden, wenn die Original- Radaufnahme nicht zur Stabilität des Rollstuhles beiträgt. Das hintere Vertikalrohr muss im Rollstuhlrahmen integriert sein.
- Seite 3 Teil Bezeichnung 1 Bezeichnung 2 Anzl 001428 Adapterhülse 50 mm 001480 Kontermutter M16 x 1 mm SW22 001912 Sicherungsscheibe S (Schnorr ) Ø 16.0 Kunststoffkopf und 002251 Zugschnäpper mit Platte für Rastbolzen GN608- 002299 Platte 002348 Linsensenkschraube-Kreuzschl.H DIN 966-AM5x16-4.8 036290 Senkschraube mit ISK DIN 7991-M5x16-8.8 035686...
- Seite 4 Überprüfen Sie, ob der vorgeschriebene Abstand von 10 mm des AAT- Antriebsrad zum Rollstuhlseitenteil eingehalten wird und die Feststellbremse mindestens mit der Hälfte des AAT- Antriebsrad im Eingriff ist. Überprüfen Sie die Parallelität des AAT- Antriebsrad, indem Sie den Abstand des Rades vorne und hinten messen.
- Seite 5 10/11 Teil Bezeichnung 1 Bezeichnung 2 Anzl 034669 Multiknotenblech 5 Fertigteil-links 034671 Multiknotenblech 5 Fertigteil-rechts 002292 Halterungs- Schelle 002295 KST- Rohrschelle 002296 KST- Rohrschelle 002297 KST- Rohrschelle 002298 KST- Rohrschelle 002304 Linsenschraube mit ISK DIN 7380-M8x40-10.9 002305 Linsenschraube mit ISK DIN 7380-M8x45-10.9 003425 Linsenschraube mit ISK...
- Seite 6 Bild 1 linke Seite außen Bild 2 rechte Seite innen Verdreh und ESD-Sicherung Pos. 12 Verdrehsicherung Pos. 10/11+14 linke Seite hinten Zur Vermeidung elektrostatischer Aufladungen ein Gewindestift pro Seite verwenden (siehe Pos. 12).
- Seite 7 Achtung! Der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen. Wichtiger Montagehinweis für Kippstützen! Eventuell vorhandene Ankipprohre müssen soweit gekürzt werden, dass die Kippstützen frei durchschwingen können. Wichtiger Montagehinweis für Kabel! Kabel müssen knickfrei verlegt werden. Kabel dürfen bei Faltrollstühlen nicht einklemmen. Montageanweisungen Die Knotenbleche müssen parallel zum Rollstuhl angebaut werden.
- Seite 8 Vorgehensweise Kabelführung: Verlegen Sie den Kabelsatz so, dass kein Kabel unter Zug ist und beim Zusammenklappen des Rollstuhles nicht beschädigt werden kann. Schnittstellen an den Multiknotenblechen mit jeweils 2 Stk. Senkschraube mit ISK DIN 7991-M3x18-10.9 und jeweils 2 Stk. Sechskantmutter mit Klemmteil DIN 985-M3-8 befestigen. Akkutasche unter dem Rollstuhl aufhängen.
- Seite 9 Beispielansichten für Kabelführung und Akkubefestigung Ansicht von hinten Ansicht von vorne...
- Seite 10 Beispielansichten für Bedienteilaufnahmen mit Schiebeteil mit Schwenkarm Begleitsteuerung mit Dübel Begleitsteuerung für Schiebebügel...
- Seite 11 Kabelsatz...
- Seite 12 Notizen...
- Seite 13 Notizen...
- Seite 14 Notizen...
- Seite 15 Notizen...
-
Seite 16: Ihre Ansprechpartner
Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 09.10.2012 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
