Montageanleitung zip_2.0

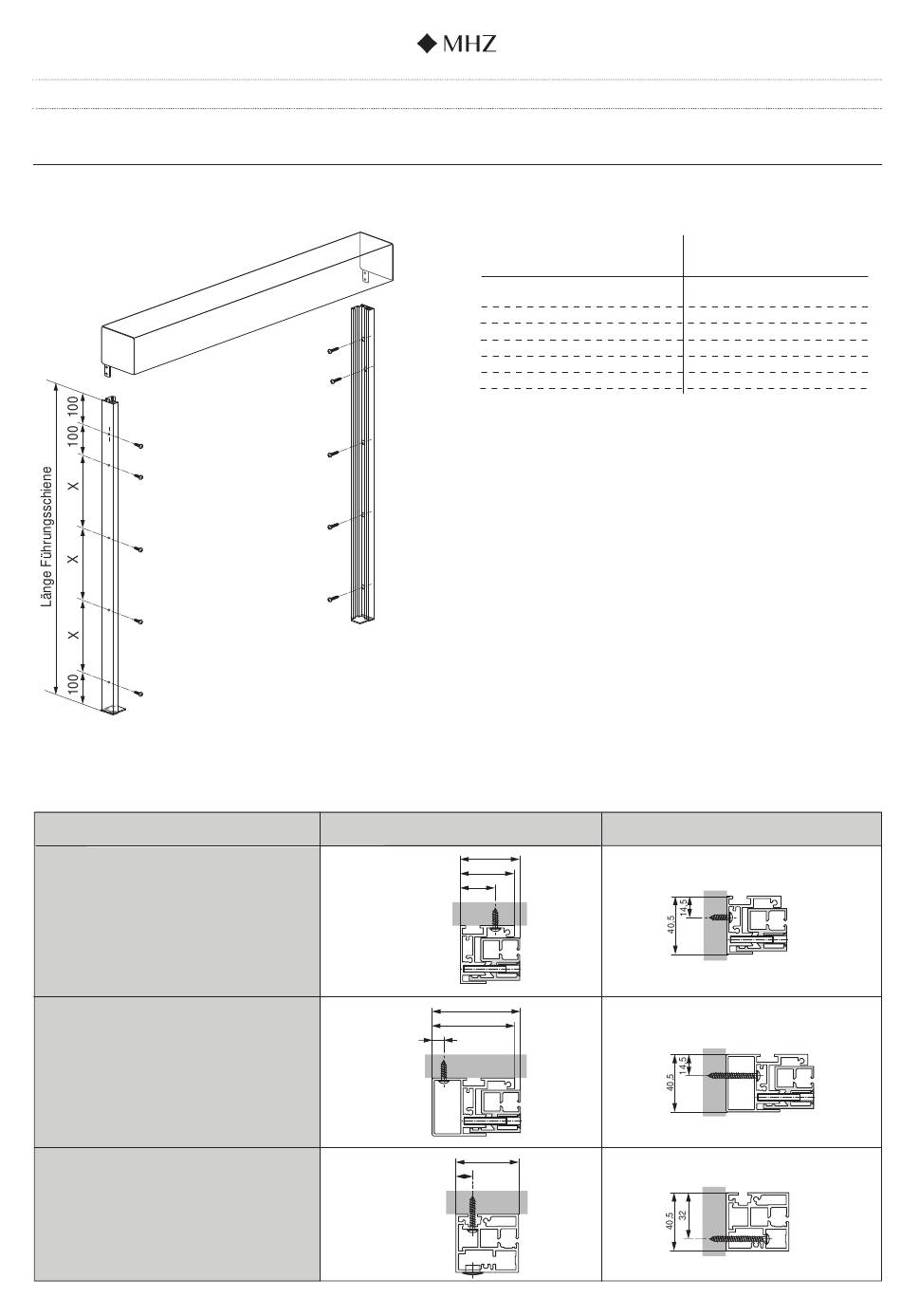

1. Vorbereitung

110 er und 150 er Kassette, Befestigungspunkte der Führungsschiene
Frontmontage
Führungsschienen
3a. 2-teilige Führungsschiene
mit Basisprofil
3b. 2-teilige Führungsschiene
mit Einputz-Basisprofil
3c. 1-teilige Führungsschiene
Seite 8
Modell 48-1067 / 1068 / 1070 / 1071 / 1072 / 1073
Laibungsmontage
Frontmontage
Länge Führungsschiene/Basisprofil
bis 1200 mm
von 1201 - 2200 mm
von 2201 - 3200 mm
von 3201 - 4200 mm
von 4201 - 5200 mm
von 5201 - 6200 mm
Länge 1-teil. Führungsschiene/Basisprofil = Anlagenhöhe
- 113/153 mm (110/150 mm Kassette + 3 mm Endkappe)
Maß X = Basisprofil - 200 mm/([Anzahl Befestigungs-
punkte] - 1)
max. 44
38
24,6
max. 64
58
8
44
12
Technische Änderungen vorbehalten I Stand 09.2019
Anzahl Befestigungspunkte
pro Führungsschiene/Basisprofil
3
4
5
6
7
8
Laibungsmontage
alle Maße in mm
