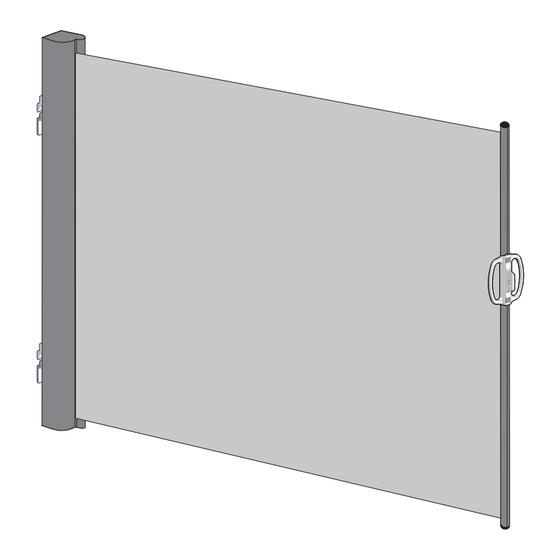

- Seite 1 SEITENMARKISE SOLEO II Ausgabe 07.2023 Montage- und Bedienungsanleitung I...
-
Seite 2: Allgemeine Hinweise
Hinweise zur Bedienung Liebe MHZ-Kundin, lieber MHZ-Kunde, Wichtiger Sicherheitshinweis herzlichen Glückwunsch zu Ihrem neuen MHZ-Produkt. Sie haben sich für ein qualitativ hochwertiges Produkt entschieden. Die Sicherheit der MHZ Auf ein sauberes Aufrollen der Bespannung beim Einfahren der Wind- Seitenmarkise entspricht den anerkannten Regeln der Technik. -
Seite 3: Bedienungshinweise
Zustand erhöht. Diese Erscheinung beeinträchtigt die Funktion und Laufeigenschaften der Markise nicht. Sollten Sie noch Fragen zum ordnungsgemäßen Gebrauch Ihrer Markise haben, so wenden Sie sich bitte vertrauensvoll an Ihren MHZ - Fachhändler Sonstige Unregelmäßigkeiten: Im Herstellungsverfahren begründete, nicht zu vermeidende kleine Schönheitsfehler, wie Knotenstellen und Faden- verdickungen, die im Tuch als Lichtpunkte oder Noppen wahr-genommen werden, können auftreten und sind nicht reklamationsberechtigt. - Seite 4 Kassette das Zugprofil am Griff Je nach Untergrund (z.B. Beton, Mauerwerk gut festhalten! etc.) müssen unterschiedliche Befestigungs- systeme angewendet werden. Übergeben Sie dem Benutzer der MHZ- Seitenmarkise SOLEO II die beiliegende Wichtig: Bedienungsanleitung und klären Sie ihn Die Zugkräfte für die Befestigungsschrau- umfassend über alle Sicherheits- und Nut-...
-
Seite 5: Abmessungen
Seitenmarkise SOLEO II Montageanleitung Abmessungen Auszug mind. 1500 mm bis max. 4000 mm (Bestellmass) Positionierung vom Kasten Auszug links Auszug rechts (alternativ) Standardausrichtung/Auslieferungs- Kastenhalter und Griff muss bauseites zustand gedreht werden. Ansicht von oben Ansicht von oben Ausgabe 07.2023 Technische Änderungen vorbehalten I... -
Seite 6: Ausrichten Der Seitenmarkise Und Montage Wandträger
Seitenmarkise SOLEO II Montageanleitung Ausrichten der Seitenmarkise und Montage Wandträger Wandträger Kasten Mast Mass X1 = X2 optional ca. 30 - 100 mm Montage Wandträger Montage Winkel für Kasten (optional) Winkel für Kasten für seitliche 151 mm Befestigung 151 mm... - Seite 7 Seitenmarkise SOLEO II Montageanleitung Montage Griffhalter Montage Seitenwinkel für Griffhalter (optional) Winkel für Griffhalter für seitliche Befestigung Ausgabe 07.2023 Technische Änderungen vorbehalten I...
-
Seite 8: Montage Der Masten (Optional)
Seitenmarkise SOLEO II Montageanleitung Montage der Masten (optional) Ausrichtung des Mastes zur Seitenmarkise Mast Typ A Mast Typ B zum Verschrauben mit Schnellverschluß 137 mm 137 mm Befestigung der Masten mit Konsole zum Einbetonieren (optional) Ausgabe 07.2023 Technische Änderungen vorbehalten I... -
Seite 9: Feinjustieren Der Seitenmarkise
Seitenmarkise SOLEO II Montageanleitung Feinjustieren der Seitenmarkise Hinweis bei Montage mit Masten Fixierung des Zugprofils mit Zentrierbolzen am Mast Ausgabe 07.2023 Technische Änderungen vorbehalten I... - Seite 12 MHZ Hachtel GmbH & Co. KG · Sindelfinger Straße 21 · D-70771 Leinfelden-Echterdingen · www.mhz.de MHZ Hachtel & Co. Ges.m.b.H. · Laxenburger Str. 244 · A-1230 Wien · www.mhz.at MHZ Hachtel S.à.r.l. · 27, rue de Steinfort · L-8366 Hagen · www.mhz.lu MHZ Hachtel &...
