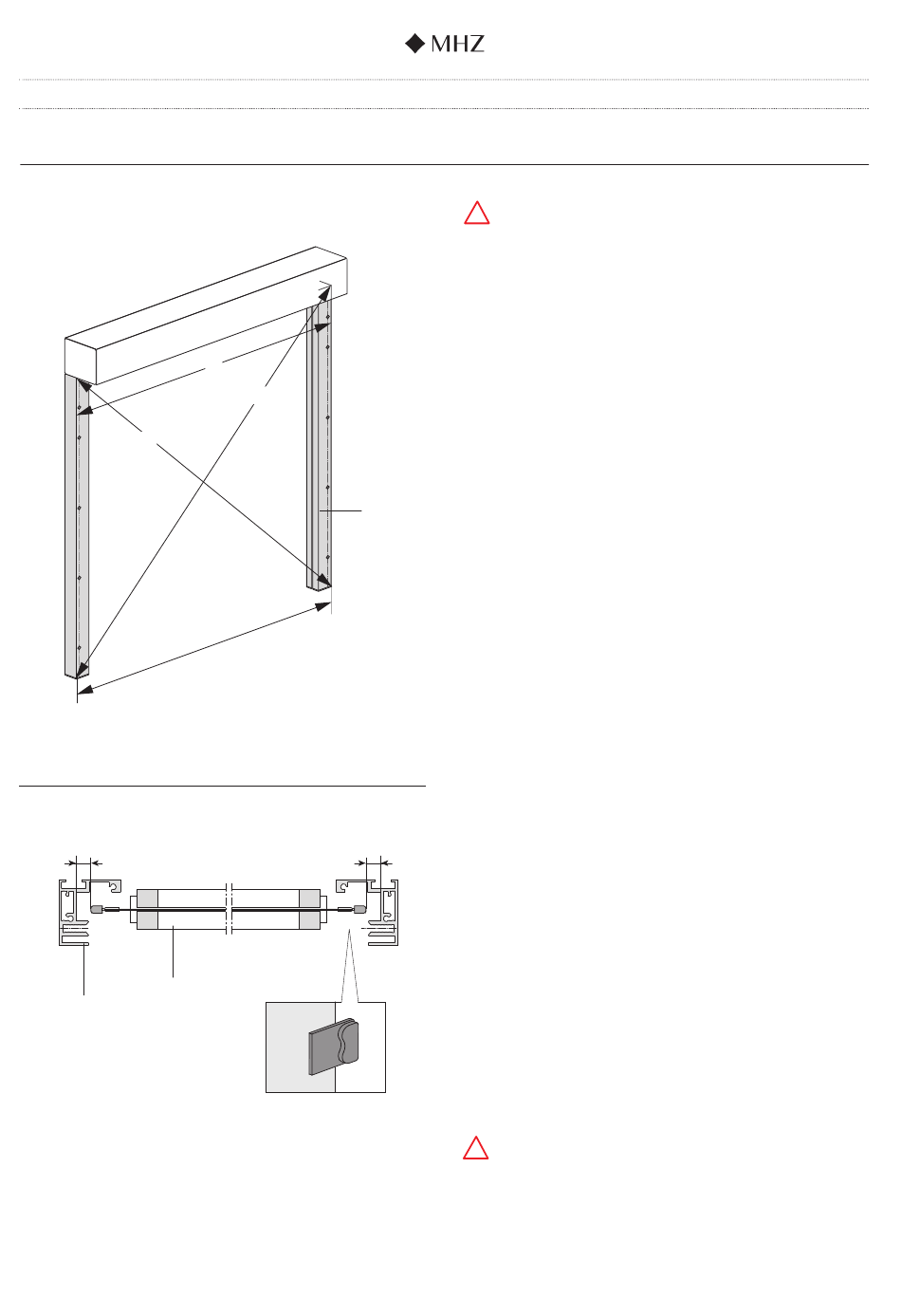

3. Kontrolle auf Parallelität und Diagonale
Maß X = Maß Y
Maß A = Maß B
X
Abb. 3
3.1 Behang-Probelauf mit Basisprofile (2-tlg., 2-tlg Einputz)
=
5
3a, 3b
Abb. 4
Technische Änderungen vorbehalten I Stand 09.2019
Montageanleitung zip_2.0
A
Y
3a, 3b, 3c
B
=
Gleiter
Modell 48-1067 / 1068 / 1070 / 1071 / 1072 / 1073
!
Es ist unbedingt notwendig, Maß X und Y zu kontrollie-
ren. Die Funktionsfähigkeit der Anlage wird maßgebend von
der exakten Ausrichtung der Anlage bestimmt. (Abb.3)
Die Differenz der Maße darf bei Maß X und Maß Y
max. 2 mm betragen!
Sind die Führungsschiene/ Basisprofil (3a, 3b, 3c) horizontal,
vertikal und achsparallel (Maß A gleich Maß B) ausgerichtet,
können die restlichen Bohrungen gesetzt und die Führungs-
schiene/ Basisprofil (3a, 3b, 3c) fertig montiert werden.
Vor Montage der Führungsschienen (3a, 3b) kontrollieren, ob
der Behang nach dem Transport noch symmetrisch vor der
Tuchwelle abwickelt.
Dazu den Behang ein Stück ausfahren und den Abstand vom
Gleiterrücken zur Basisschiene (3a, 3b) messen. (Abb.4).
Bei Bedarf den Behang ausmitteln.
Dazu den Behang vollständig ausfahren, das Fallprofil (5)
entlasten und gegen Herunterfallen sichern.
Revisionsdeckel öffnen und den Behang vorsichtig in der
Nut der Tuchwelle nach links oder rechts ziehen.
!
Verletzungsgefahr!
Anschließend den Revisionsdeckel wieder montieren und
Behang vollständig einfahren.
