Montageanleitung zip_2.0

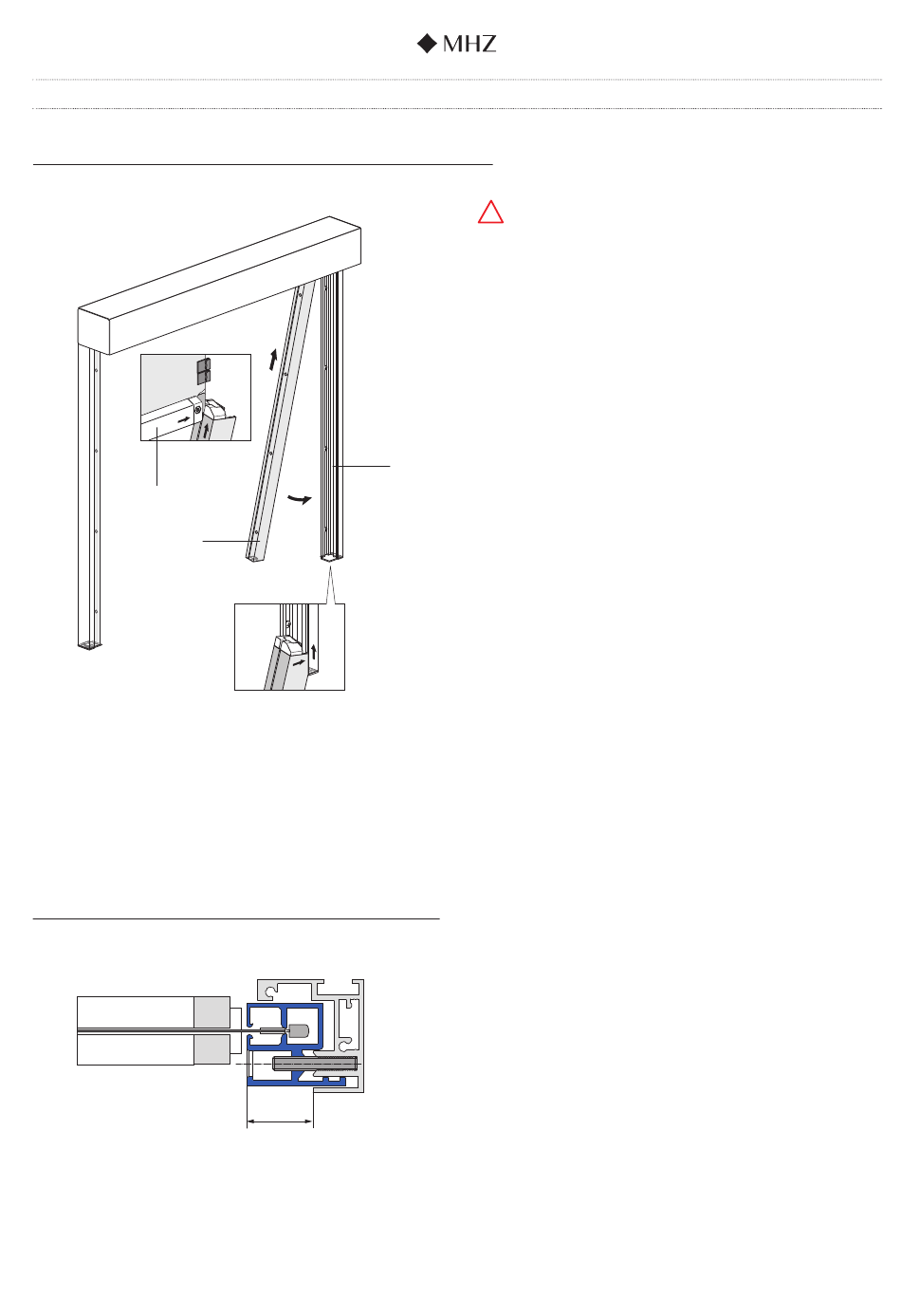

3.2 Einsetzen der Führungsschienen in Basisprofile (2-tlg., 2-tlg. Einputz)
5
3a, 3b
Abb. 5
3.3 Einstellen der Führungsschienen (2-tlg., 2-tlg. Einputz)
Abb. 6
Seite 12
Modell 48-1067 / 1068 / 1070 / 1071 / 1072 / 1073
3a, 3b
X = 25
!
Zur Montage der Führungsschiene muss das Fall-
profil (5) eingefahren sein.
Führungsschienen (3a, 3b) links und rechts schräg in das
Führungsblech des Fallprofils (5) einfädeln und in Basis-
profil (3a, 3b) einschwenken (Abb.5).
Das ausreichende Sollmaß zwischen Führungsschiene und
Basisprofil beträgt 25 mm (Abb.6).
Durch Zugabe oder Abzug vom Sollmaß können Fertigungs-
oder Montagetoleranzen im Bereich max. ± 3 mm korrigiert
werden.
Technische Änderungen vorbehalten I Stand 09.2019
