MHZ zip 2.0 Montageanleitung Seite 9

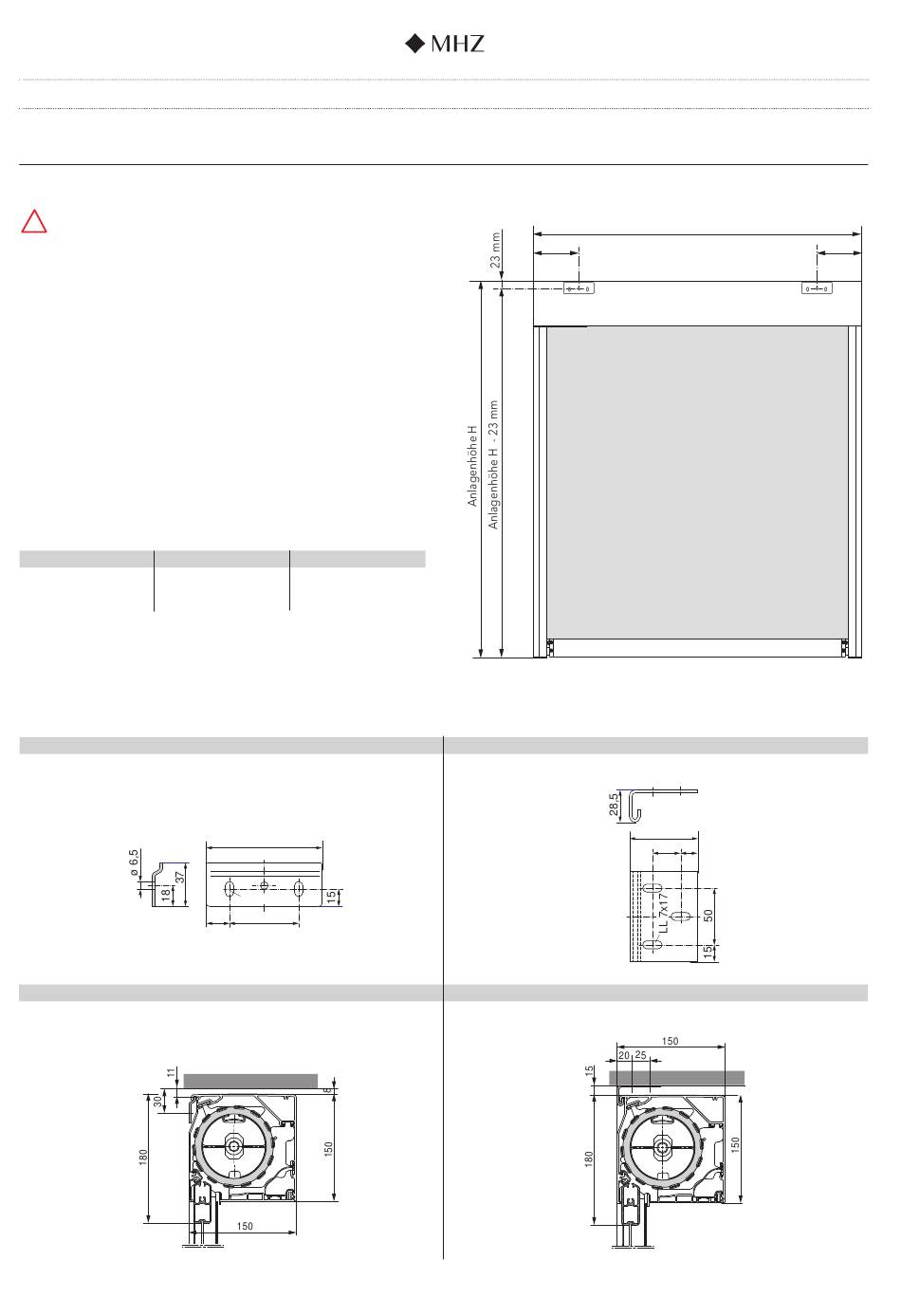

150 er Kassette, Befestigungspunkte der Wand- und Deckenwinkel
!
Die Befestigungmittel müssen auf die bauseitige
Unterkonstruktion abgestimmt werden. Hierbei sind die
statischen und dynamischen Windlasten, sowie die Anlagen-
größe zu berücksichtigen. Für die fachgerechte Auslegung
wenden Sie sich bitte an einen Fachingenieur Fassade.
Prüfen der Anlage:
Breite und Höhe messen und mit den baulichen Gegeben-
heiten abgleichen.
Vor Montage der Anlage eine Bohrung für das Motorkabel
herstellen!
Anlagenbreite B Anzahl Winkel
2001 - 4800 mm
Technische Änderungen vorbehalten I Stand 09.2019
Montageanleitung zip_2.0
Maß A
2 Stück 150 - 800 mm
Wandwinkel
100
LL 7x13
20
60
Spaltmaß 8 mm
Modell 48-1067 / 1068 / 1070 / 1071 / 1072 / 1073
Anlagenbreite B
A
Deckelwinkel
60
25 15
Spaltmaß 15 mm
A
Seite 9
