MHZ zip 2.0 Montageanleitung Seite 7

3c 3b
Lieferung sofort auf Transportschäden
überprüfen.
Den Inhalt der Sendung mit dem Lie-
ferschein vergleichen.
Überprüfung der Unterkonstruktion:
Wichtig ist, dass die Fensterrahmen/
Fassadenkonstruktion vor der Montage
auf ihre statischen Eigenschaften über-
prüft wird. Zusätzlich muss gewährleis-
tet sein, dass die Befestigungsschrau-
ben direkt mit der tragenden Konstruk-
tion verschraubt werden und auch bei
Windbelastung keine Verbindung zur
Glasleiste besteht, da es sonst zu Span-
nungsrissen und Glasbruch kommen
kann.
Im Zweifelsfalle sollte z.B. mit dem
Hersteller der Fensterkonstruktion
Rücksprache genommen werden oder
ein Fachingenieur Fassade hinzugezo-
gen werden.
Technische Änderungen vorbehalten I Stand 09.2019
Montageanleitung zip_2.0
2
3a
Bedienungshinweis:
Eine Fenstermarkise ist ein Sonnen-
schutz, kein Allwetterschutz. Sie ist bei
stärkerem Wind oder Sturm einzufah-
ren, ebenso bei Regen und Schnee.
Ist die Fenstermarkise mit einer auto-
matischen Steuerung (z.B. Wind- und
Sonnenwächter) ausgerüstet, muss
diese den Winter über abgeschaltet
werden. (Vereisungsgefahr).
Übergeben Sie dem Benutzer der
Fenstermarkise die beiliegende
Bedienungsanleitung und klären
Sie ihn umfassend über alle Sicher-
heits- und Nutzungshinweise von
Fenstermarkisen auf.
Modell 48-1067 / 1068 / 1070 / 1071 / 1072 / 1073
1
4
5b 5a
MHZ-Fenstermarkisen sind weitgehend
wartungsfrei. Sollten Störungen auf-
treten, ist der Fachhandel zu benach-
richtigen.
Montagehilfen:
- Bohrmaschine
- Wasserwaage
- Schmiermittel
- Akkuschrauber
-
und 3 mm
- Motoreinstellkabel Becker / Somfy
- Massband
Der Antrieb ist nicht werkseitig einge-
stellt. Die Einstellmöglichkeiten sind
der Montage-/Bedienungsanleitung
des Motorenherstellers zu entnehmen.

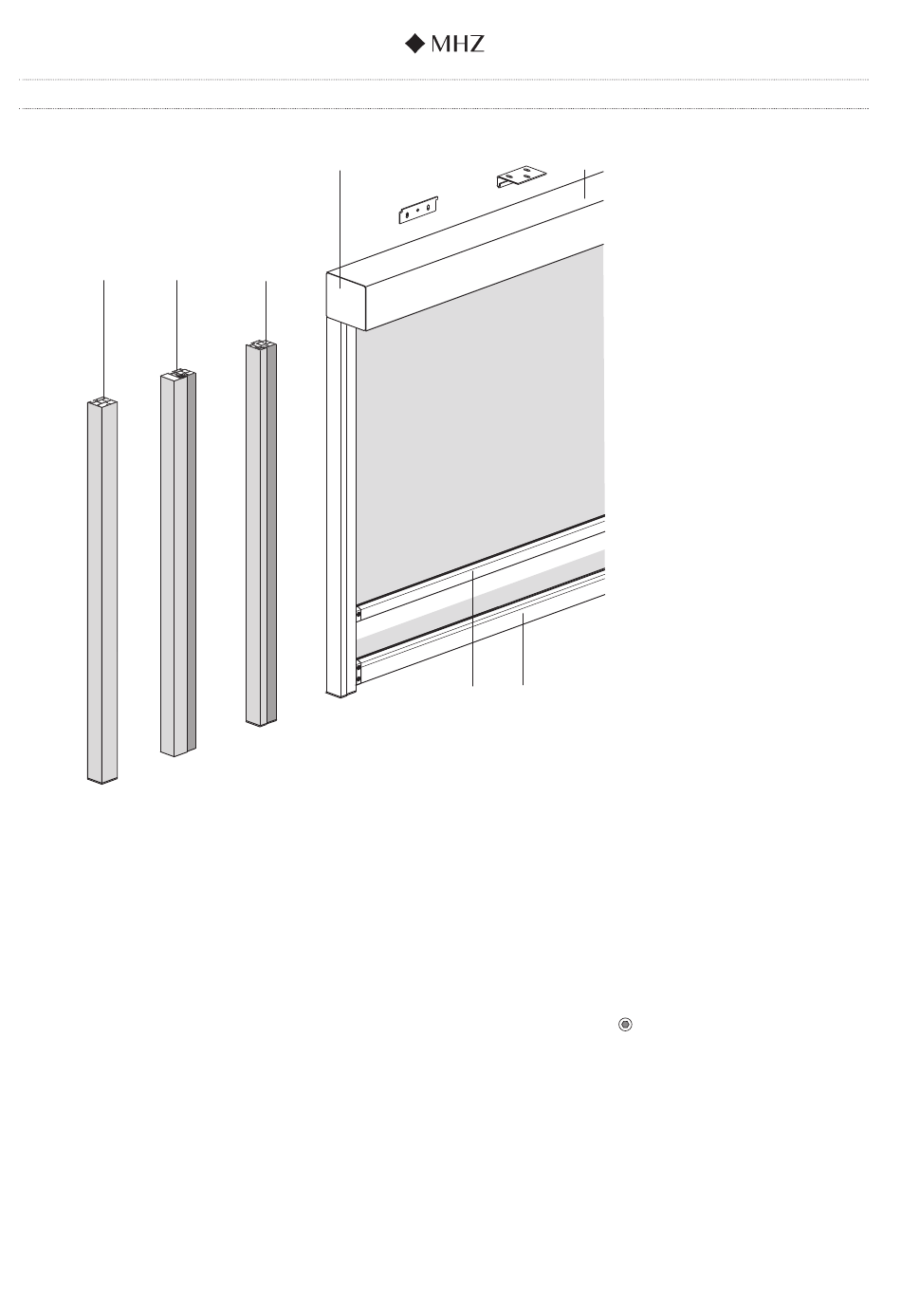

1. 110 er / 150 er Kassette
2. Seitendeckel
3. Führungsschienen
3a. 2-tlg. Führungsschiene mit
Basisprofil
3b. 2-tlg. Führungsschiene mit
Einputz Basisprofil
3c. 1-tlg. Führungsschiene
4. Befestigungshilfsmittel:
Wand- und Deckenwinkel
(bei 150 er Kassette ab 2 m
Breite erforderlich)
5. Fallprofile
5a. Fallprofil Typ M
5b. Fallprofil Typ S
Innensechskantschlüssel Gr.2,5
Seite 7
