Prozess- und Dialoggerät ecomatDisplay CR1074, CR1075, CR1076, CR1077
ACHTUNG!
Kontaktkorrosion zwischen den Montageschrauben und Gehäuse�
> Beschädigung des Geräts
► Kein Kupfer oder vernickelte Materialien für die Anschraubelemente
verwenden�
► Verzinkte Schrauben verwenden�
► In stark korrosiver Umgebung, wie z�B� in extrem salzhaltiger Luft,
Schrauben mit einer Oberflächenveredelung auf Zink/Nickel-Basis
mit Dickschichtpassivierung und Versiegelung verwenden�
1
3
4
2

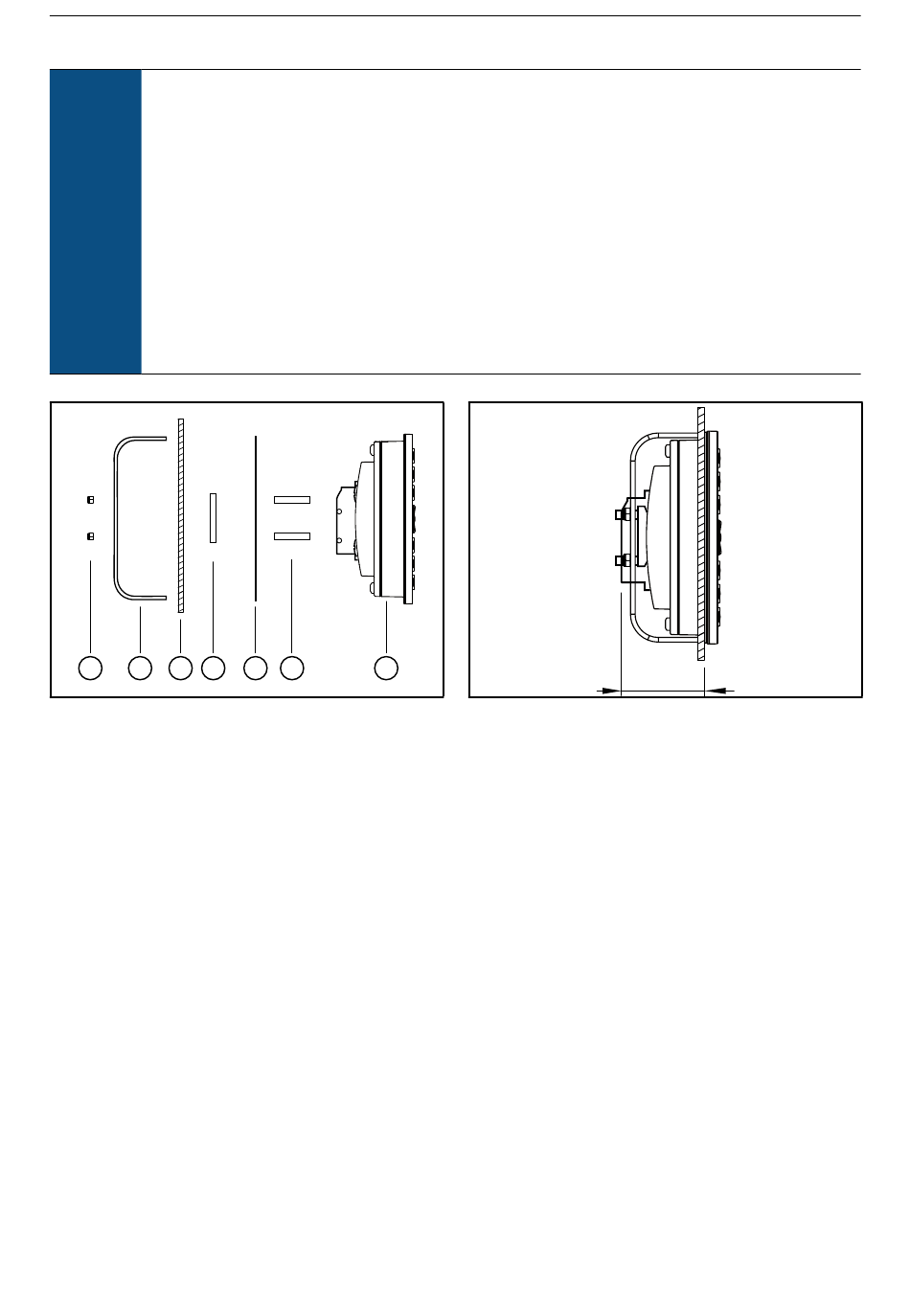

Montageprinzip
1: M5 Sechskantmuttern
2: Halteprofil
3: Schalttafelausschnitt
4: Distanzplatte
5: Dämpfungsstreifen
6: Gewindestifte
7: Dialoggerät
14
5
6
7
Einbautiefe A = Gerätetiefe (ca. 53 mm)
Einbautiefe mit aufgesetztem Stecker: ca 77 mm
A
