Typische Anordnung - Redarc Bcdc1225D Bedienungsanleitung

2 INSTALLATION
2.7

Typische Anordnung

12-V 24-V
OR AND
EINGANG EINGANG
12-V-Solarmodul
(unreguliert)
12-V- oder 24-V-
Starterbatteriebank
* Leistung der Sicherungen gemäß Tabelle Seite 2
12-V 24-V
OR AND
EINGANG EINGANG
12-V-Solarmodul
(unreguliert)
12-V- oder 24-V-
Starterbatteriebank
* Leistung der Sicherungen gemäß Tabelle Seite 2
SOLAR
EINGANG
Wahl des Ladeprofils
Siehe Abschnitt 2.2
anschließen
Sicherung*
Fahrzeugzündung

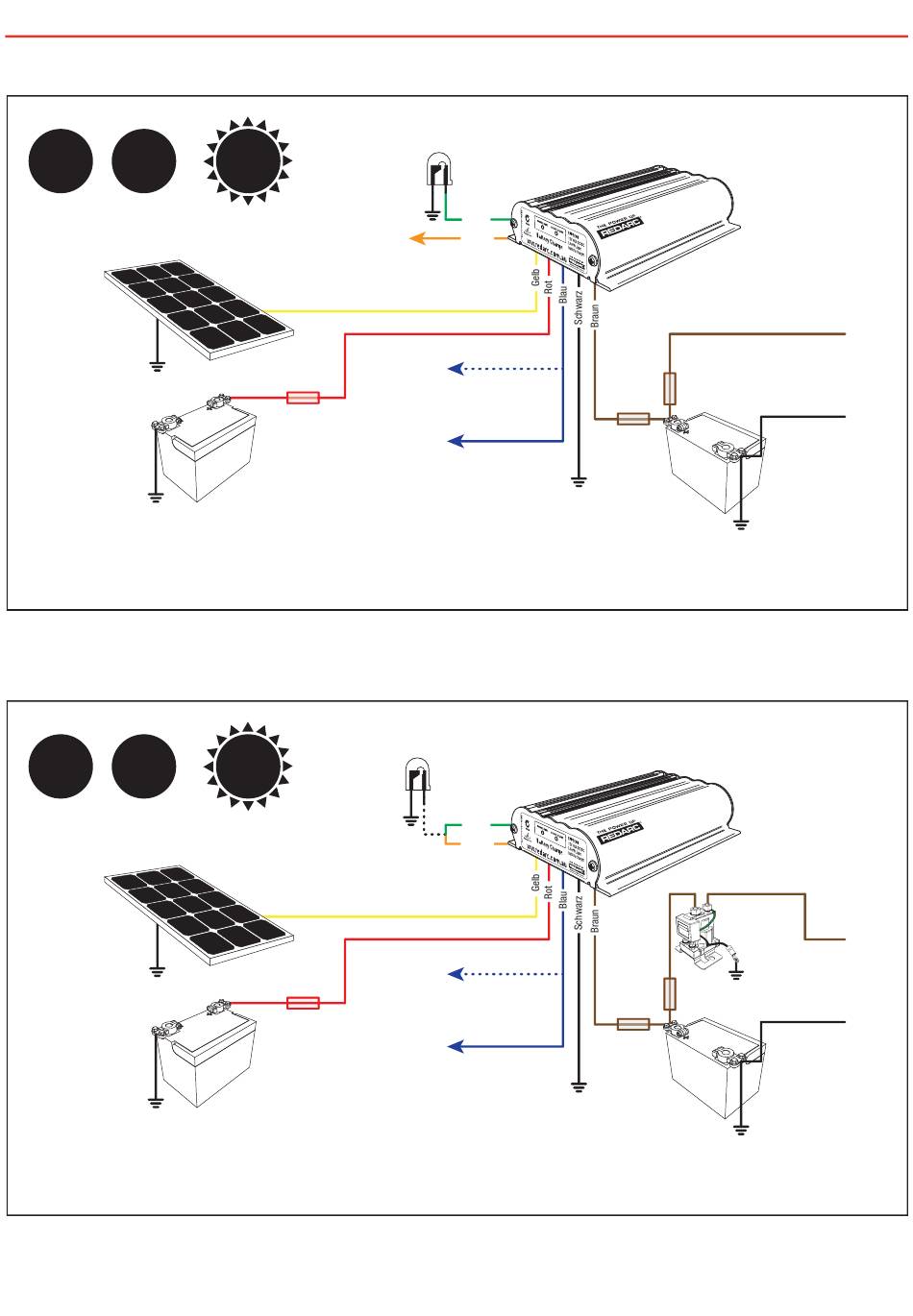

Abb. 2.7.1 - Typische Anordnung für Bleiakku
SOLAR
EINGANG
Für LiFePO
GRÜN und ORANGE verbinden
anschließen
Sicherung*
Fahrzeugzündung
Abb. 2.7.2 - Typische Anordnung für LiFePO4-Akku
Optionale LED
Grün
Orange
Nicht
Standard-
Auslöseeinstellung
Zur
Niederspannungs-
Auslöseeinstellungen
Alle Erdungspunkte müssen
an der Karosserie geerdet sein.
Optionale LED
Grün
Orange
-Ladevorgänge
4
Nicht
Standard-
Auslöseeinstellung
Zur
Niederspannungs-
Auslöseeinstellungen
Alle Erdungspunkte müssen
an der Karosserie geerdet sein.
11
Verbraucher-
Sicherung
Sicherung*
Zusatzakku
Tiefentladungsschutz
Verbraucher-
Sicherung
Sicherung*
Zusatzakku
Verbraucher
Verbraucher
