Inhaltszusammenfassung für Mettler Toledo Seven2Go

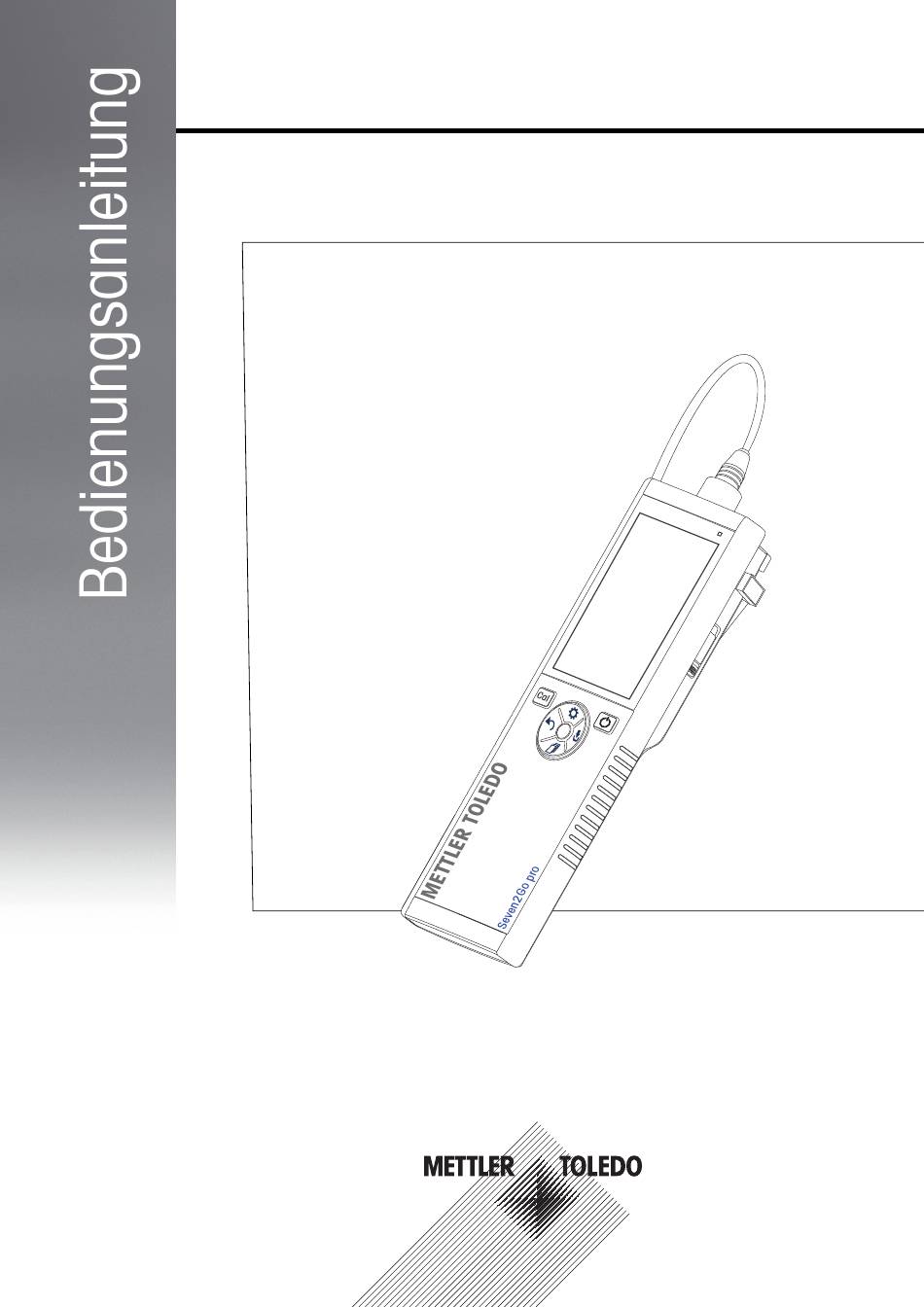

- Seite 1 Seven2Go™ pro-Leitfähigkeitsmessgerät...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Einführung 2 Sicherheitsmassnahmen 2.1 Definition von Warnsignalen und Symbolen 2.2 Produktspezifische Sicherheitshinweise 3 Aufbau und Funktion 3.1 Übersicht 3.2 Sensoranschluss 3.3 T-Pad-Tasten und Funktionstasten 3.4 Schnittstellenanschluss 3.5 Anzeigesymbole 3.6 3.7 Akustisches Signal 4 Inbetriebnahme 4.1 Lieferumfang 4.2 Einsetzen der Batterien 4.3 ... - Seite 4 6 Leitfähigkeitseinstellungen 6.1 Kalibriereinstellungen 6.1.1 Auswählen eines vordefinierten Leitfähigkeitsstandards 6.1.2 Eingeben eines benutzerdefinierten Leitfähigkeitsstandards 6.1.3 Eingeben einer Zellkonstante 6.1.4 Kalibriererinnerung 6.2 Messeinstellungen 6.2.1 Referenztemperatur 6.2.2 Temperaturkorrektur 6.2.3 TDS-Faktor 6.2.4 Leitfähigkeitseinheit 6.2.5 Leitfähigkeitsasche 6.3 Endpunkttyp 6.4 Intervallmessungen 6.5 Temperatureinstellungen 6.6 Grenzwerte 7 ...
- Seite 5 14 Anhang 14.1 Leitfähigkeitsstandards 14.2 Temperaturkorrekturfaktoren 14.3 Temperaturkoeffizienten (Alpha-Werte) 14.4 Praktische Salinitätsskala (UNESCO 1978) 14.5 Umrechnungsfaktoren Leitfähigkeit in TDS 14.6 USP/EP-Tabellen 14.7 Methoden für Leitfähigkeitsasche 14.7.1 Raffinierter Zucker (28 g/100 g Lösung) ICUMSA GS2/3-17 14.7.2 Rohzucker oder Melasse (5 g/100 mL Lösung) ICUMSA GS 1/3/4/7/8-13 Inhaltsverzeichnis...
-
Seite 7: Einführung
Diese langlebige Investition liefert schnell zuverlässige Daten und ist mit nur einer Hand bedien bar. Ganz gleich, ob Sie im Labor, an einer Produktionslinie oder im Freien arbeiten – mit Seven2Go™ Mess geräten stehen Ihnen an jedem Ort genaue und zuverlässige Messdaten zur Verfügung. Das Seven2Go™ bietet viele interessante Funktionen und Leistungsmerkmale, wie unter anderem: ●... -
Seite 8: Sicherheitsmassnahmen
Gefahren entstehen. Öffnen Sie das Gehäuse des Geräts nicht: Es enthält keine Teile, die durch den Anwen der gewartet, repariert oder ausgetauscht werden können. Wenden Sie sich bei Problemen bitte an die für Sie zuständige Vertretung von METTLER TOLEDO. Bestimmungsgemässe Verwendung Dieses Instrument wurde für verschiedene Anwendungen in unterschiedlichen Bereichen ent... - Seite 9 Schutzkleidung Es wird empfohlen, im Labor bei der Arbeit mit gefährlichen oder toxischen Substanzen Schutzkleidung zu tra gen. Ein Laborkittel ist zu tragen. Ein geeigneter Augenschutz wie etwa eine Schutzbrille ist zu tragen. Beim Hantieren mit Chemikalien oder gefährlichen Substanzen sind geeignete Handschuhe zu tragen, deren Unversehrtheit vor dem Anziehen zu prüfen ist.
-
Seite 10: Aufbau Und Funktion
3 Aufbau und Funktion 3.1 Übersicht Status-LED (nur Pro-Serie) Gummifüsse Anzeige Befestigungspunkte für Elektrodenhalter Kalibriertaste Mikro-USB-Anschluss (nur Pro-Serie) Ein/Aus-Taste Batteriefach Lesetaste Befestigung für Handgelenkband T-Pad-Tasten 3.2 Sensoranschluss LTW-Anschluss für Leitfähig keits- und Temperatursignal eingang 3.3 T-Pad-Tasten und Funktionstasten Aufbau und Funktion... - Seite 11 Im Standardbildschirm Taste Kurz drücken Drücken und gedrückt halten Read Eine Messung starten und manuell uFocus™ aktivieren/deaktivieren beenden Einstellungen/nach oben Setup-Menü öffnen navigieren Speichern/nach rechts na Letzte Messdaten speichern vigieren Modus/nach unten navi Messmodus wechseln gieren Aufrufen/nach links navi Messdaten abrufen gieren Kalibriermodus aufrufen Letztes Kalibrierresultat abrufen...
-
Seite 12: Schnittstellenanschluss
3.4 Schnittstellenanschluss Die Micro-USB-Schnittstelle kann für die Datenübertragung an einen angeschlossenen Computer (LabX Direct- Software) und für die externe Stromversorgung verwendet werden. Es ist nicht möglich, die Batterien zu laden. Micro-USB-Anschluss Sehen Sie dazu auch ● Anschluss des Netzteils (Seite 17) 3.5 Anzeigesymbole Symbol Beschreibung Batteriestatus 100 % (vollständig aufgeladen) - Seite 13 Symbol Beschreibung Proben-ID Kalibrierstandard Benutzer-ID Sensor-ID Endpunkttyp Automatisch Zeitgesteuert Manuell Wartesymbol Aufbau und Funktion...
-
Seite 14: Led
3.6 LED Um die LED verwenden zu können, muss diese in der Gerätekonfiguration aktiviert werden (siehe Abschnitt Akustische und optische Signale (Seite 24)). Die LED zeigt verschiedene Geräteinformationen an: ● Alarmmeldungen ● Endpunkt der Messung ● Systeminformationen Gerätestatus LED grün LED rot LED oran... -
Seite 15: Lieferumfang
4 Inbetriebnahme 4.1 Lieferumfang Überprüfen Sie, ob die Lieferung komplett ist. Die folgenden Teile gehören zur Standardausstattung Ihres neuen Instruments. Je nach bestellter Kit-Version können weitere Teile enthalten sein. S7-Instrument für Leitfähigkeitsmessungen Batterie LR3/AA 1,5 V 4 Stück Elektrodenhalter Messgerät-Basiseinheit USB-A-/Micro-USB-Kabel für den Anschluss an einen Compu ter, Länge = 1 m CD-ROM mit der Bedienungsanleitung... -
Seite 16: Einsetzen Der Batterien
4.2 Einsetzen der Batterien 4 x LR3/AA 1.5V 4 x HR6/AA 1.2V Inbetriebnahme... -
Seite 17: Anschluss Des Netzteils
4.3 Anschluss des Netzteils Im Lieferumfang des Instruments ist kein Netzadapter enthalten. Alternativ kann das Instrument über eine externe Stromversorgungseinheit (nicht im Lieferumfang enthalten) oder über den Micro-USB-Anschluss betrieben werden. Verwenden Sie einen Netzadapter, der für alle Leitungs spannungen im Bereich von 100 bis 240 V, 50/60 Hz geeignet ist und einen USB-Anschluss besitzt. Für die Verbindung ist ein geeignetes USB-Kabel mit Micro-USB-Stecker erforderlich. -
Seite 18: Anschliessen Der Sensoren
4.4 Anschliessen der Sensoren ® -Sensor ® Wird ein ISM -Sensor an das Messgerät angeschlossen, muss einer der folgenden Schritte durchgeführt wer den, damit der neueste Satz von Kalibrierdaten automatisch vom Sensorchip zum Messgerät gesendet und für ® weitere Messungen verwendet wird. Nach dem Befestigen des ISM -Sensors ... -
Seite 19: Installation Von Optionalem Zubehör
4.5 Installation von optionalem Zubehör 4.5.1 Elektrodenhalter Für die sichere Platzierung der Elektrode können Sie an der Seite des Instruments einen Elektrodenhalter montie ren. Der Elektrodenhalter ist im Lieferumfang enthalten. Sie können ihn nach Bedarf an beiden Seiten des Instru ments montieren. 1 Entfernen Sie die Schutz-Clips (1). -
Seite 20: Handgelenkband
4.5.3 Handgelenkband Um einen verbesserten Schutz gegen Beschädigung durch Herabfallen zu gewährleisten, können Sie wie in den folgenden Abbildungen gezeigt das Handgelenkband anbringen. ME T T TLER Inbetriebnahme... -
Seite 21: Ein- Und Ausschalten Des Instruments
4.6 Ein- und Ausschalten des Instruments 1 Drücken Sie die Taste , um das Instrument einzuschal ten. Die Firmware-Version, die Seriennummer und das aktuelle Datum werden für zirka 5 Sekunden ange zeigt. Danach ist das Instrument einsatzbereit. 2 Drücken Sie die Taste für drei Sekunden und lassen Sie diese dann los, um das Instrument auszuschalten. -
Seite 22: Datenspeicherung
In diesem Modus muss der Benutzer ein Messresultat durch Drücken der Taste manuell speichern. Dazu wird dem Benutzer nach jeder Messung eine Meldung angezeigt. 4.7.1.2 Speicherort Es gibt unterschiedliche Möglichkeiten, um Messresultate zu speichern. Das Seven2Go pro-Messgerät bietet 2000 interne Speicherorte (M0001 – M2000). ● Speicher: Die Messresultate werden im internen Speicher abgelegt. -
Seite 23: Systemeinstellungen
4.7.2 Systemeinstellungen 4.7.2.1 Sprache Für das System stehen die folgenden Sprachen zur Verfügung: ● Englisch ● Deutsch ● Französisch ● Spanisch ● Italienisch ● Portugiesisch ● Polnisch ● Russisch ● Chinesisch ● Japanisch ● Koreanisch ● Thailändisch 4.7.2.2 Datum und Uhrzeit Wenn Sie das Messgerät das erste Mal in Betrieb nehmen, wird automatisch der Bildschirm für die Eingabe von Uhrzeit und Datum angezeigt. -
Seite 24: Akustische Und Optische Signale
4.7.2.4 Akustische und optische Signale Für folgende drei Fälle kann ein akustisches Signal aktiviert oder deaktiviert werden: ● Drücken einer Taste ● Anzeigen einer Alarm-/Warnmeldung ● Die Messung ist stabil und hat den Endpunkt erreicht (Stabilitätssignal wird angezeigt). Für folgende drei Fälle kann die LED ein- oder ausgeschaltet werden: ●... -
Seite 25: Energieverwaltung
4.7.2.6 Energieverwaltung Bildschirmhelligkeit: Für die Bildschirmhelligkeit können Stufen von 1 bis 16 eingestellt werden. Auto-dimmen: Sie können die Funktion zum automatischen Dimmen aktivieren, um Energie zu sparen. Für diese Einstellung können Sie einen Zeitraum von 5 bis 300 Sekunden definieren. Nach Ablauf dieser Zeit wird die Hintergrundbe leuchtung abgeschaltet, wenn das Instrument nicht verwendet wird. -
Seite 26: Gerätekonfiguration
In diesem Modus muss der Benutzer ein Messresultat durch Drücken der Taste manuell speichern. Dazu wird dem Benutzer nach jeder Messung eine Meldung angezeigt. 5.1.2 Speicherort Es gibt unterschiedliche Möglichkeiten, um Messresultate zu speichern. Das Seven2Go pro-Messgerät bietet 2000 interne Speicherorte (M0001 – M2000). ● Speicher: Die Messresultate werden im internen Speicher abgelegt. -
Seite 27: Systemeinstellungen
5.2 Systemeinstellungen 5.2.1 Sprache Für das System stehen die folgenden Sprachen zur Verfügung: ● Englisch ● Deutsch ● Französisch ● Spanisch ● Italienisch ● Portugiesisch ● Polnisch ● Russisch ● Chinesisch ● Japanisch ● Koreanisch ● Thailändisch 5.2.2 Datum und Uhrzeit Wenn Sie das Messgerät das erste Mal in Betrieb nehmen, wird automatisch der Bildschirm für die Eingabe von Uhrzeit und Datum angezeigt. -
Seite 28: Akustische Und Optische Signale
5.2.4 Akustische und optische Signale Für folgende drei Fälle kann ein akustisches Signal aktiviert oder deaktiviert werden: ● Drücken einer Taste ● Anzeigen einer Alarm-/Warnmeldung ● Die Messung ist stabil und hat den Endpunkt erreicht (Stabilitätssignal wird angezeigt). Für folgende drei Fälle kann die LED ein- oder ausgeschaltet werden: ●... -
Seite 29: Energieverwaltung
5.2.6 Energieverwaltung Bildschirmhelligkeit: Für die Bildschirmhelligkeit können Stufen von 1 bis 16 eingestellt werden. Auto-dimmen: Sie können die Funktion zum automatischen Dimmen aktivieren, um Energie zu sparen. Für diese Einstellung können Sie einen Zeitraum von 5 bis 300 Sekunden definieren. Nach Ablauf dieser Zeit wird die Hintergrundbe leuchtung abgeschaltet, wenn das Instrument nicht verwendet wird. -
Seite 30: Leitfähigkeitseinstellungen
6 Leitfähigkeitseinstellungen 1 Drücken Sie , um das Menü aufzurufen. 2 Wählen Sie Leitfähigkeit. Menüstruktur Kalibriereinstellung Kalibrierstandard 1.1.1 Vordef. Standard 1.1.2 Benutzerd. Standard 1.1.3 Zellkonstante eing. Kalibriererinnerung Messparameter Referenztemperatur Temperaturkorrektur TDS-Faktor Leitfähigkeitseinheit Leitfähigkeitsasche 2.5.1 ICUMSA-Methode 2.5.2 Leitfähigkeit des verwendeten Wassers Endpunkt Typ Intervallmessungen Temp.-Einstellungen MTC Temp. -
Seite 31: Kalibriereinstellungen
6.1 Kalibriereinstellungen 6.1.1 Auswählen eines vordefinierten Leitfähigkeitsstandards Die folgenden vordefinierten internationalen Leitfähigkeitsstandards stehen zur Verfügung: ● 10 μS/cm ● 84 μS/cm ● 500 μS/cm ● 1413 μS/cm ● 12,88 mS/cm ● Gesättigtes NaCl Die folgenden vordefinierten chinesischen Leitfähigkeitsstandards stehen zur Verfügung: ● 146,5 μS/cm ●... -
Seite 32: Eingeben Einer Zellkonstante
9 Drücken Sie , um das Kalibriermenü zu verlassen. 10 Halten Sie gedrückt, um das Setup-Menü zu verlassen. 6.1.3 Eingeben einer Zellkonstante Wenn die Zellkonstante der verwendeten Leitfähigkeitszelle genau bekannt ist, kann diese direkt in das Messge rät eingegeben werden. Sie können eine Zellkonstante zwischen 1,00000e-6 cm und 2,00000e+2 cm (ent... -
Seite 33: Messeinstellungen
6.2 Messeinstellungen 6.2.1 Referenztemperatur Folgende Referenztemperaturen stehen zur Verfügung: ● 20 °C ● 25 °C 1 Drücken Sie , um das Setup-Menü aufzurufen. 2 Wählen Sie Leitf. > Messparameter > Referenztemperatur. 3 Wählen Sie mit die Referenztemperatur aus und drücken Sie Read. 4 Drücken Sie , um das Menü für Messungen zu verlassen. 5 Halten Sie gedrückt, um das Setup-Menü... - Seite 34 3 Geben Sie mit den -Koeffizienten (0,000 – 10,000) ein und drücken Sie Read. 4 Drücken Sie , um das Menü für Messungen zu verlassen. 5 Halten Sie gedrückt, um das Setup-Menü zu verlassen. Nicht linear Die Leitfähigkeit von natürlichem Wasser zeigt ein stark lineares Temperaturverhalten. Aus diesem Grund ver wenden Sie für natürliches Wasser die nicht lineare Korrektur.
-
Seite 35: Leitfähigkeitseinheit
6.2.4 Leitfähigkeitseinheit Abhängig von Ihren Anforderungen zur Wiedergabe der Werte pro Zentimeter oder Meter können Sie die Leitfä higkeitseinheit wie folgt ändern: ● µS/cm und mS/cm ● µS/m und mS/m 1 Drücken Sie , um das Setup-Menü aufzurufen. 2 Wählen Sie Leitf. > Messparameter > Leitfähigkeitseinheit. 3 Wählen Sie mit die Einheit und drücken Sie Read. - Seite 36 6.3 Endpunkttyp Automatischer Endpunkt Wird die Einstellung für den automatischen Endpunkt gewählt, definiert das Messgerät das Ende einer einzelnen Messung abhängig vom Stabilitätskriterium für das Signal. Dadurch wird eine einfache, schnelle und präzise Messung gewährleistet. 1 Drücken Sie , um das Setup-Menü aufzurufen. 2 Wählen Sie DO >...
-
Seite 37: Temperatureinstellungen
6.5 Temperatureinstellungen Einstellen der Temperatureinheit: Sie können die Temperatureinheit auf °C oder °F einstellen. 1 Drücken Sie , um das Setup-Menü aufzurufen. 2 Wählen Sie DO > Temp.-Einstellungen > Temperatureinheit. 3 Wählen Sie die Temperatureinheit aus und drücken Sie Read, um die Einstellung zu speichern. 4 Drücken Sie . -
Seite 38: Ids
7 IDs 1 Drücken Sie , um das Menü aufzurufen. 2 Wählen Sie ID. Menüstruktur Proben-ID Proben-ID eingeben Auto sequentiell Proben-ID auswählen Proben-ID löschen Benutzer-ID Benutzer-ID eing. Benutzer-ID auswählen Benutzer-ID löschen Sensor-ID / SN Sensor-ID / SN eing. Sensor-ID auswählen 7.1 Proben-ID 1 Drücken Sie , um das Setup-Menü... - Seite 39 7.3 Sensor-ID 1 Drücken Sie , um das Setup-Menü aufzurufen. 2 Wählen Sie ID-Einstellungen > Sensor-ID / SN. Wählen Sie Sensor-ID / SN eing., um eine neue Sensor-ID und Seriennummer (SN) einzugeben. Sie können eine alphanumerische Sensor-ID und SN mit bis zu zwölf Zeichen eingeben. Um eine vorhandene Sensor-ID in der Liste auszuwählen, wählen Sie Sensor-ID auswählen.
-
Seite 40: Sensorkalibrierung
8 Sensorkalibrierung Die folgende Prozedur wird nur verwendet, wenn ein vordefinierter oder benutzerdefinierter Kalibrierstandard festgelegt ist. Muss die Zellkonstante manuell eingegeben werden, ist ein separater Abschnitt erforderlich: 1 Drücken Sie Cal. Es wird ein Eingabefeld für die Eingabe der Zellkonstante angezeigt. 2 Erhöhen oder verringern Sie ziffernweise den Wert der Zellkonstante mit den T-Pad-Tasten und drücken Sie zum Bestätigen Read. -
Seite 41: Messen Von Proben
9 Messen von Proben 9.1 Auswählen einer Masseinheit Mit dem S7-Leitfähigkeitsmessgerät können Sie die folgenden Parameter einer Probe messen: ● Leitfähigkeit (µS/cm und mS/cm) Das Instrument schaltet je nach Messwert automatisch auf µS/m und mS/m um (z. B. Leitfähigkeitsmes sung von Ethanol entsprechend der Methode ABNT/ABR 10547). ●... -
Seite 42: Durchführen Einer Tds-Messung
Signal wird stabil. Sehen Sie dazu auch ● Messeinstellungen (Seite 33) 9.3 Durchführen einer TDS-Messung An das Instrument ist ein Sensor angeschlossen. Der Sensor ist kalibriert. Die folgenden Messeinstellungen wurden festgelegt: – Referenztemperatur – Temperaturkorrekturmethode – TDS-Faktor – Endpunkttyp – Modus für Datenspeicherung und Speicherort 1 Drücken Sie einmal oder mehrfach auf , um zwischen den Messmodi zu wechseln, bis die Einheit mg/L oder g/L angezeigt wird. -
Seite 43: Durchführen Einer Salinitätsmessung
9.4 Durchführen einer Salinitätsmessung An das Instrument ist ein Sensor angeschlossen. Der Sensor ist kalibriert. Die folgenden Messeinstellungen wurden festgelegt: – Endpunkttyp – Modus für Datenspeicherung und Speicherort 1 Drücken Sie einmal oder mehrmals auf , um zwischen den Messmodi zu wechseln, bis die Einheit psu angezeigt wird. -
Seite 44: Durchführen Einer Widerstandsmessung
9.5 Durchführen einer Widerstandsmessung An das Instrument ist ein Sensor angeschlossen. Der Sensor ist kalibriert. Die folgenden Messeinstellungen wurden festgelegt: – Referenztemperatur – Temperaturkorrekturmethode – Endpunkttyp – Modus für Datenspeicherung und Speicherort 1 Drücken Sie einmal oder mehrmals auf , um zwischen den Messmodi zu wechseln, bis eine Einheit für den spezifischen Widerstand (Ω... -
Seite 45: Durchführen Einer Messung Der Leitfähigkeitsasche
9.6 Durchführen einer Messung der Leitfähigkeitsasche An das Instrument ist ein Sensor angeschlossen. Der Sensor ist kalibriert. Die folgenden Messeinstellungen wurden festgelegt: – ICUMSA-Methode – Leitfähigkeit des verwendeten Wassers – Endpunkttyp – Modus für Datenspeicherung und Speicherort 1 Bereiten Sie die Zuckerprobe entsprechend der gewählten ICUMSA-Methode vor (siehe Anhang). 2 Drücken Sie einmal oder mehrmals auf , um zwischen den Messmodi zu wechseln, bis die Einheit % an... -
Seite 46: Durchführen Einer Messung Auf Basis Von Zeitintervallen
9.7 Durchführen einer Messung auf Basis von Zeitintervallen An das Instrument ist ein Sensor angeschlossen. Der Sensor ist kalibriert. Die Messeinstellungen wurden durchgeführt (siehe vorherige Kapitel). Die Messung auf Basis von Zeitintervallen ist aktiviert (siehe Kapitel Intervallmessungen (Seite 36)). 1 Drücken Sie einmal oder mehrmals auf , um zwischen den Messmodi zu wechseln, bis die gewünschte Einheit angezeigt wird. -
Seite 47: Datenverwaltung
10 Datenverwaltung 10.1 Struktur des Datenmenüs Drücken Sie , um das Setup-Menü aufzurufen oder zu verlassen. Messdaten Anzeigen Senden Löschen Kalibrierdaten Anzeigen Senden Löschen ISM Daten Werkskalibrierung Kalibriergeschichte Elektrodendaten ISM zurücksetzen 10.2 Messdaten Anzeigen > Alle Daten Senden > Alle Daten Löschen > Alle Daten: Alle gespeicherten Daten können überprüft, übertragen oder gelöscht werden. -
Seite 48: Ism Daten
Es ist nicht möglich, den aktiven Sensor zu löschen. Wählen Sie in der Liste der Sensor-IDs zuerst einen an deren Sensor aus. 10.4 ISM Daten ® Seven2Go-Messgeräte sind mit der Intelligent Sensor Management-Technologie (ISM ) ausgestattet. Dieses fortschrittliche Leistungsmerkmal bietet zusätzliche Sicherheit und eliminiert Fehler. Die wichtigsten Funktionen sind: Extrasicherheit! ●... -
Seite 49: Datenexport An Einen Computer
ISM zurücksetzen Die vorherigen Kalibrierungen können über dieses Menü gelöscht werden. Dieses Menü ist durch eine Lösch- PIN geschützt. Bei der Auslieferung wird der PIN für die Löschung auf 000000 gesetzt. Den PIN-Code im Sys tem-Menü ändern, um unerlaubten Zugriff zu verhindern. 10.5 Datenexport an einen Computer Mit LabX® Direct können Sie entweder alle Daten oder eine benutzerdefinierte Auswahl von Daten aus dem Speicher an einen Computer übertragen. -
Seite 50: Wartung
Eine Softwareaktualisierung kann nur von einem autorisierten Servicemitarbeiter von METTLER TOLEDO durch geführt werden! 11.2 Reparatur des Instruments Seven2Go-Messgeräte können repariert werden. Bitte wenden Sie sich an die Serviceabteilung von METTLER TOLEDO, um weitere Informationen zu erhalten. 11.3 Entsorgung In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Gerät nicht mit dem Hausmüll entsorgt... -
Seite 51: Produktportfolio
12 Produktportfolio 12.1 Messgeräte und Kit-Versionen Teile Bestellnr. NUR Seven2Go-Leitfähigkeitsmessgerät S7 30207961 S7-Standard-Kit 30207962 mit InLab 738-ISM S7-Feld-Kit 30207963 mit InLab 738-ISM und uGo-Transportkoffer S7-USP/EP-Kit 30207873 mit InLab 742-ISM und uGo-Transportkoffer Einschliesslich: ● 1 x CD mit Bedienungsanleitung ● 1 x Kurzanleitung ● 1 x Konformitätserklärung ●... - Seite 52 12.2 Zubehör Teile Bestellnr. uGo™ Transportkoffer 30122300 Stabilisierungsbasis für Tischbetrieb des Seven2Go-Messgeräts 30122303 Seven2Go-Elektroden-Clip und Elektroden-Clip-Abdeckungen (4 Stück) 30137805 Seven2Go-Handgelenkband 30122304 uPlace™ Elektrodenarm (komplett) 30019823 Netzadapter für USB-Kabel 30207980 (zur Verwendung des Instruments ohne Batterien) InLab 738-ISM-IP67, 51344110 vier Graphitpole, Epoxidschaft, ATC, Zellkonstante: 0,57 cm InLab 742-ISM-IP67,...
-
Seite 53: Technische Daten
13 Technische Daten Allgemeine Daten Leistungsangabe (Batterien) Batterien 4 x LR6/AA 1,5 V Alkalibatterie - oder - 4 x HR6/AA 1,3 V NiMH-Akku Batterielebensdauer (Standby) 200 bis 250 Std. Leistungsangabe (USB-Betrieb) Anschluss Micro-USB Nennleistung 5 V , 200 mA Abmessungen Höhe 222 mm Breite 70 mm Tiefe 35 mm Gewicht... - Seite 54 Kalibrierung Kalibrierpunkte Vordefinierte Leitfähigkeitsstan dards Benutzerdefinierte Leitfähigkeits standards Manuelle Eingabe der Zellkonstante Ja Technische Daten...
-
Seite 55: Anhang
14 Anhang 14.1 Leitfähigkeitsstandards International (Ref. 25 °C) T [°C] 10 µS/cm 84 µS/cm 500 µS/cm 1413 µS/cm 12.88 mS/cm 6.13 53.02 315.3 8.22 7.10 60.34 359.6 1020 9.33 7.95 67.61 402.9 1147 10.48 8.97 75.80 451.5 1278 11.67 10.00 84.00 500.0 1413 12.88 11.03 92.19... -
Seite 56: Temperaturkorrekturfaktoren
14.2 Temperaturkorrekturfaktoren Temperaturkorrekturfaktoren f für nicht lineare Leitfähigkeitskorrektur °C 1.918 1.912 1.906 1.899 1.893 1.887 1.881 1.875 1.869 1.863 1.857 1.851 1.845 1.840 1.834 1.829 1.822 1.817 1.811 1.805 1.800 1.794 1.788 1.783 1.777 1.772 1.766 1.761 1.756 1.750 1.745 1.740 1.734 1.729 1.724... -
Seite 57: Temperaturkoeffizienten (Alpha-Werte)
14.3 Temperaturkoeffizienten (Alpha-Werte) Substanz bei 25 °C Konzentration Temperaturkoeffizi ent Alpha [%/°C] 1,56 1,88 COOH 1,69 NaCl 2,14 1,28 7,20 -Koeffizienten der Leitfähigkeitsstandards für eine Berechnung auf die Referenztemperatur 25 °C Standard Messtemperatur: Messtemperatur: Messtemperatur: Messtemperatur: 15 °C 20 °C 30 °C 35 °C 84 µS/cm 1,95 1,95 1,95 2,01 1413 µS/cm... -
Seite 58: Umrechnungsfaktoren Leitfähigkeit In Tds
14.5 Umrechnungsfaktoren Leitfähigkeit in TDS Leitfähigkeit TDS KCl TDS NaCl bei 25 °C ppm-Wert Faktor ppm-Wert Faktor 84 µS/cm 40,38 0,5048 38,04 0,4755 447 µS/cm 225,6 0,5047 215,5 0,4822 1413 µS/cm 744,7 0,527 702,1 0,4969 1500 µS/cm 757,1 0,5047 737,1 0,4914 8974 µS/cm 5101 0,5685 4487 0,5000 12,880 µS/cm 7447 0,5782... -
Seite 59: Rohzucker Oder Melasse (5 G/100 Ml Lösung) Icumsa Gs
14.7.2 Rohzucker oder Melasse (5 g/100 mL Lösung) ICUMSA GS 1/3/4/7/8-13 Das Instrument verwendet folgende Formel: %(m/V)=0,0018x((C1/(1+0,023x(T-20))-C2/(1+0,023x(T-20)))xK) C1 = Leitfähigkeit der Zuckerlösung in μS/cm bei einer Zellkonstante = 1 cm C2 = Leitfähigkeit des Wassers in μS/cm, das für die Herstellung der Zuckerlösung verwendet wurde, Zellkon stante = 1 cm T = Temperatur in °C zwischen 15 °C und 25 °C K = Zellkonstante des verwendeten Sensors... - Seite 64 www.mt.com/ph Für mehr Information Mettler-Toledo AG, Analytical CH-8603 Schwerzenbach, Switzerland Tel. +41 (0)44 806 77 11 Fax +41 (0)44 806 73 50 www.mt.com *30219678* Technische Änderungen vorbehalten. © Mettler-Toledo AG 08/2014 30219678A...
