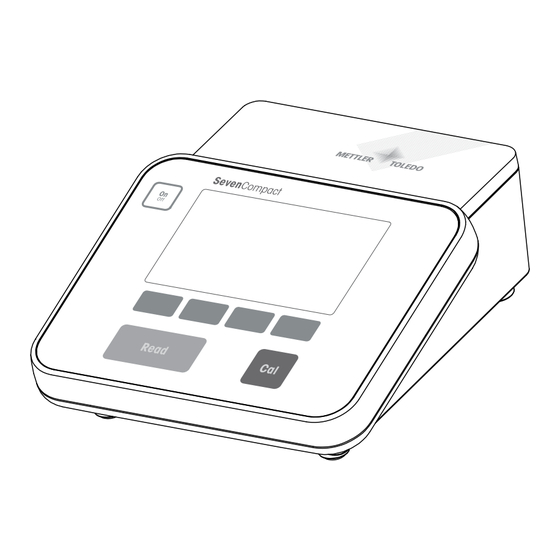

- Seite 1 SevenCompact™ S210 pH-Messgerät...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Sicherheitshinweise Definition von Signalwörtern und Warnsymbolen ............. Produktspezifische Sicherheitshinweise ................Aufbau und Funktion Übersicht ........................Anschlüsse auf der Rückseite ..................Anzeige und Symbole....................Tastensteuerungen ....................... Softkeys........................Alphanumerische Tastatur..................... 3.6.1 Eingabe alphanumerischer Zeichen ..............10 3.6.2 Bearbeiten von Werten in Tabellen ..............10 Navigieren in einem Menü... - Seite 4 Datenverwaltung Messdaten ........................Kalibrierdaten ......................ISM-Daten........................Transferschnittstellen ....................Wartung und Pflege Reinigen des Messgerätes..................... Wartung der Elektroden ....................Transportieren des Instruments ..................Entsorgung ......................... Fehlersuche Instrumentenmeldungen ....................Fehlergrenzen......................Sensoren, Lösungen und Zubehör Technische Daten Anhang 12.1 Puffer ......................... Inhaltsverzeichnis SevenCompact™ S210...
-
Seite 5: Einleitung
1 Einleitung Vielen Dank, dass Sie sich für ein SevenCompact™ S210 von METTLER TOLEDO entschieden haben. Das SevenCompact™ S210 ist ein einfach zu bedienendes Gerät zur Messung des pH-Werts. Zu diesem Dokument Die Anweisungen in diesem Dokument beziehen sich auf ein pH-Messgerät mit der Firmware-Version 2.01.03 oder höher. -
Seite 6: Sicherheitshinweise
Instrument zu bedienen. Der Besitzer des Instruments ist für die Sicherheit von allen Benutzern des Instru- ments und von Dritten verantwortlich. METTLER TOLEDO geht davon aus, dass der Besitzer des Instruments die Benutzer darin schult, das Instrument sicher an ihrem Arbeitsplatz zu benutzen und mit potentiellen Gefahren umzugehen. METTLER TOLEDO geht davon aus, dass der Besitzer des Instruments für die notwendigen Schutzvorrichtungen sorgt. - Seite 7 Lebens- oder ernsthafte Verletzungsgefahr durch Stromschlag! Der Kontakt mit spannungsführenden Teilen kann zum Tod oder zu Verletzungen führen. 1 Verwenden Sie nur den AC-Netzadapter, der von METTLER TOLEDO für Ihr Instrument ent- wickelt wurde. 2 Halten Sie alle elektrischen Kabel und Anschlüsse von Flüssigkeiten und Feuchtigkeit fern.
-
Seite 8: Aufbau Und Funktion
3 Aufbau und Funktion 3.1 Übersicht Anzahl Taste Kurz drücken Für 2 Sekunden gedrückt halten Messgerät einschalten Messgerät ausschalten Anzeige Softkeys Die Funktion der Softkeys ändert sich von Bildschirm zu Bildschirm. Messung starten oder Umschalten zwischen • beenden (Messbild- Detail-- und Vollinformati- schirm) onsbildschirm Eingabe bestätigen... -
Seite 9: Anschlüsse Auf Der Rückseite
Referenzbuchse für Bezugselektroden RS232-Schnittstelle DC-Stromversorgungsbuchse BNC-Buchse für mV/pH-Signaleingang RCA (Cinch)-Buchse für Temperatursignalein- Mini-DIN-Buchse für METTLER TOLEDO Rührer gang USB-B-Schnittstelle USB-A-Schnittstelle PIN-Zuweisung für die RS-232-Schnittstelle. An diese Schnittstelle können METTLER TOLEDO Drucker wie der RS-P25 angeschlossen werden. SevenCompact™ S210 Aufbau und Funktion ... -
Seite 10: Anzeige Und Symbole
3.3 Anzeige und Symbole Zur Darstellung der Anzeige sind zwei Modi verfügbar: Der Vollinformationsbildschirm, bei dem alle Informatio- nen angezeigt werden, und der Detailbildschirm uFocus™, bei dem die wichtigsten Messinformationen mit grossen Ziffern angezeigt werden. Um zwischen diesen Ansichten umzuschalten, halten Sie die Taste Read während, nach oder vor einer Messung gedrückt. -
Seite 11: Tastensteuerungen
Symbol Beschreibung Puffergruppen oder Standards ® -Sensor angeschlossen Softkeys sind Tasten, deren Funktion sich je nach Kontext ändert. Siehe [Softkeys } Seite 9] 3.4 Tastensteuerungen Taste Kurz drücken 2 Sekunden lang gedrückt halten Messgerät einschalten Messgerät ausschalten Messung starten oder beenden (Mess- Zwischen Detailbildschirm und Vollinforma- •... -
Seite 12: Alphanumerische Tastatur
3.6 Alphanumerische Tastatur 3.6.1 Eingabe alphanumerischer Zeichen Das Messgerät verfügt über eine Bildschirmtastatur zur Eingabe von IDs, SNs und PINs. Für diese Einträge sind sowohl Zahlen als auch Buchstaben erlaubt. Bei Eingabe einer PIN wird jedes eingegebene Zeichen als ( * ) dargestellt. -
Seite 13: Navigieren In Einem Menü
4 Um die Bearbeitung der Tabelle abzuschliessen, navigieren Sie mit , um Speichern her- vorzuheben. 5 Drücken Sie Read, um die Aktion zu bestätigen und das Menü zu verlassen. 3.7 Navigieren in einem Menü 1 Drücken Sie Menü, um die Einstellungen einzugeben. 2 Bewegen Sie die Auswahl mithilfe der Taste oder zu einem Menüpunkt und drücken Sie... -
Seite 14: Inbetriebnahme
4 Inbetriebnahme 4.1 Lieferumfang Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang. Bewahren Sie das Kalibrierzertifikat an einem sicheren Ort auf. Zum Lieferumfang des SevenCompact™ gehören: uPlace™-Elektrodenarm • Sensoren (nur Kit-Version) • Universal-Netzadapter • Transparente Schutzhülle • CD-ROM mit Referenzhandbuch und Benutzerhandbuch (Englisch, Deutsch, Französisch, Italienisch, Spa- •... - Seite 15 Montage des Elektrodenarms 1 Verwenden Sie den Sechskantschlüssel und befes- tigen Sie durch Anziehen der Schrauben den Standfuss am Elektrodenarm. Der Elektrodenarm kann nun frei stehend verwendet werden. 2 Setzen Sie anschliessend den Fuss des Mess- gerätes in den Standfuss des Arms ein und drehen Sie das Messgerät in Pfeilrichtung, um den Fuss zu arretieren.
-
Seite 16: Installation Des Netzteils
Lebens- oder ernsthafte Verletzungsgefahr durch Stromschlag! Der Kontakt mit spannungsführenden Teilen kann zum Tod oder zu Verletzungen führen. 1 Verwenden Sie nur den AC-Netzadapter, der von METTLER TOLEDO für Ihr Instrument ent- wickelt wurde. 2 Halten Sie alle elektrischen Kabel und Anschlüsse von Flüssigkeiten und Feuchtigkeit fern. -
Seite 17: Ein- Und Ausschalten Des Instruments
Es wird dringend empfohlen, das Messgerät vor dem Entfernen eines ISM-Sensors auszuschalten. Dadurch wird sichergestellt, dass der Sensor nicht entfernt wird, während das Instrument Daten vom ISM-Chip des Sensors liest oder an diesen überträgt. Auf dem Display wird das ISM-Symbol angezeigt und die Sensor-ID des Sensorchips wird registriert und erscheint auf der Anzeige. -
Seite 18: Konfigurieren Des Instruments
5 Konfigurieren des Instruments Proben-ID Sys.-Einstellungen 1. Proben-ID eingeben 1. Sprache 2. Auto sequentiell 2. Uhrzeit und Datum 3. Proben-ID auswählen 3. Zugangskontrolle 4. Proben-ID löschen 4. Ton Benutzer-ID 5. Rout. / Exp. Modus 1. Benutzer-ID eing. 6. Anzei.-Einstellungen 2. Benutzer-ID auswählen Service 3. -
Seite 19: Rührer
Benutzer-IDs 5.3 Rührer Sie können den externen METTLER TOLEDO Magnetrührer am Instrument anschliessen. Dieser Rührer wird vom Instrument mit Strom versorgt und entsprechend den Einstellungen automatisch ein- und ausgeschaltet. Wenn ein uMix oder Kompaktrührer an den Rührerausgang angeschlossen ist, kann die Option Rühren während Messung oder Rühren vor Messung ausgewählt werden. -
Seite 20: Systemeinstellungen
Speicherort Übertragen Sie Daten an den Speicher, den Drucker oder den PC. Daten speichern | Dru- cker | PC Daten speichern: Daten werden im internen Speicher des Instru- ments gespeichert. Drucker: Daten werden am angeschlossenen Drucker ausge- druckt. PC: Daten werden an den angeschlossenen PC mit EasyDirect pH übertragen. -
Seite 21: Akustisches Signal
Parameter Beschreibung Werte Sys.-Einstellun- Zur Einstellung eines PIN-Schutzes für die erforderliche Zugriffs- 1 bis 6 Zeichen kontrolle ON. Bei Auswahl öffnet sich das Fenster zur Eingabe einer alphanumerischen PIN. Daten löschen Legt fest, ob das Löschen von Daten PIN-geschützt ist. Ein | Aus Instrument Legt fest, ob der Instrument-Login PIN-geschützt ist. -
Seite 22: Service
„000000“ zurückgesetzt. Wenn der USB-Stick beim Update entfernt oder die Stromversorgung unterbrochen wird, ist das Instrument • nicht länger einsatzbereit. Bitte wenden Sie sich an den METTLER TOLEDO Service, wenn Sie Hilfe benöti- gen. Einstellungen auf USB-Stick übertragen Mit dieser Funktion können Sie die Einstellungen exportieren. Diese können z. B. per E-Mail an den METTLER TOLEDO Service gesendet werden. -
Seite 23: Geräteselbsttest
Sie müssen alle Tasten innerhalb von zwei Minuten drücken; andernfalls erscheint die Meldung Selbsttest- • Fehler und der Vorgang muss wiederholt werden. Wenn Fehlermeldungen wiederholt auftreten, wenden Sie sich bitte an den METTLER TOLEDO Service. • SevenCompact™ S210 Konfigurieren des Instruments ... -
Seite 24: Messung Des Ph-Werts
6 Messung des pH-Werts 6.1 Messeinstellungen Navigation: Menü > pH Sensor-ID / SN Endpunkttyp 1. Sensor-ID / SN eing. Temp.-Einstellungen 2. Sensor-ID auswählen 1. MTC Temp. definieren 2. Sensor-ID löschen 2. Temperatureinheit Kalibriereinstellung 3. Temp.sensor-Erk. 1. Puffergruppe / Standard Messgrenzen 2. -
Seite 25: Kalibriereinstellungen
6.1.2 Kalibriereinstellungen Navigation: Menü > pH > Kalibriereinstellung Parameter Beschreibung Werte Puffergruppe Vordefinierte Puffergruppen: Es kann eine von acht vordefinier- Vordefinierte Puffergrup- pen | Benutzerdef. Puf- ten Puffergruppen ausgewählt werden. fergruppe Benutzerdef. Puffergruppe: Es kann ein Satz aus benutzerdefi- nierten pH-Puffern mit bis zu 5 verschiedenen Temperaturen für jeden Puffer erstellt werden. -
Seite 26: Endpunkttyp
Dezimalstellen Keine Dezimalstellen pH, mV Eine Dezimalstelle X,XX Zwei Dezimalstellen X,XXX Drei Dezimalstellen Parameter Beschreibung Werte Stabilitätskrite- Strikt: Das gemessene Signal sollte nicht um mehr als 0,03 mV Strikt | Standard | rium in 8 Sekunden oder um mehr als 0,1 mV in 20 Sekunden Schnell schwanken. -
Seite 27: Messgrenzen
Temperatureinheit Bestimmt die Temperatureinheit, die für die Messungen angewen- °C | °F det wird. Der Temperaturwert wird automatisch zwischen den bei- den Einheiten umgerechnet. Temperatursen- Sie können zwischen automatischer Erkennung oder manueller Automatisch | Manuell sor-Erkennung Auswahl des Temperatursensortyps wählen. Bei Temperaturen unter 100 °C kann das Instrument zuverlässig zwischen NTC30 kΩ... -
Seite 28: Durchführen Einer Mehrpunkt-Ph-Kalibrierung
3 Drücken Sie Berechnen, um die Kalibrierung zu akzeptieren. ð Der Offset-Wert und die Steilheit werden angezeigt. 4 Drücken Sie Speich., um das Resultat zu speichern. – oder – Drücken Sie Verlassen, um die Kalibrierung zu verwerfen und zum Messbildschirm zurückzukehren. Hinweis Bei der 1-Punkt-Kalibrierung wird nur der Offset-Wert eingestellt. - Seite 29 Endpunkttyp Automatisch: Die Messung stoppt automatisch, wenn das Signal stabil ist. • Manuell: Drücken Sie Read, um die Messung manuell zu beenden. • Zeitgesteuert: Die Messung stoppt nach der voreingestellten Zeitspanne. • SevenCompact™ S210 Messung des pH-Werts ...
-
Seite 30: Datenverwaltung
7 Datenverwaltung Navigation: Daten Messdaten ISM Daten (Elektrodendaten) 1. Anzeigen 1. pH 2. Senden 1.1 Werkskalibrierung 3. Löschen 1.2 Kalibrierhistorie Kalibrierdaten 1.3 Elektrodendaten 1. pH 1.4 ISM zurücksetzen 1.1 Anzeigen 2. Leitfähigkeit 1.2 Senden 2.1 Werkskalibrierung 1.3 Löschen 2.2 Kalibrierhistorie 2. -
Seite 31: Kalibrierdaten
7.2 Kalibrierdaten Navigation: Daten > Kalibrierdaten Alle gespeicherten Kalibrierdaten können überprüft, an ausgewählte Optionen übertragen oder gelöscht werden. Das Löschen ist durch eine PIN geschützt. Bei Lieferung lautet die PIN 000000. Ändern Sie den PIN-Code zum Schutz vor unberechtigtem Zugriff. 1 Wählen Sie Kanal pH oder Leitfähigkeit. -
Seite 32: Transferschnittstellen
Optionen Parameter Beschreibung Kalibrierhistorie Die letzten 5 Kalibrierungen inklusive der aktuellen Kalibrierung werden im ® Sensor gespeichert und können eingesehen oder übertragen werden. ® Maximale Temperatur Die maximale Temperatur, welcher der ISM Sensor während der Messung ausgesetzt ist, wird automatisch überwacht und kann für die Auswertung der Lebensdauer der Elektrode angezeigt werden. -
Seite 33: Wartung Und Pflege
8 Wartung und Pflege Öffnen Sie nicht das Gehäuse des Geräts; es enthält keine Teile, die durch den Anwender gewartet, repariert oder ausgetauscht werden können. Bei Problemen mit Ihrem Gerät wenden Sie sich an Ihren autorisierten METTLER TOLEDO Händler oder Vertreter. ▶ www.mt.com/contact 8.1 Reinigen des Messgerätes... -
Seite 34: Transportieren Des Instruments
Reinigungs- und Elektrolytlösungen sollten mit der gleichen Vorsicht gehandhabt werden wie giftige oder • ätzende Substanzen. Der Zustand der pH-Elektrode kann auch mit der METTLER TOLEDO Sensor-Test-Methode überprüft werden. • 8.3 Transportieren des Instruments Beachten Sie die folgenden Anweisungen, wenn Sie das Instrument zu einem neuen Standort transportieren: Lassen Sie beim Transportieren des Instruments Vorsicht walten, um Schäden zu vermeiden! Bei einem... -
Seite 35: Fehlersuche
9 Fehlersuche 9.1 Instrumentenmeldungen Meldung Beschreibung und Lösung Temp. überhalb Grenze Die Messgrenzen werden in den Menüeinstellungen aktiviert und der Messwert liegt ausserhalb dieser Grenzen. Temp. unterhalb Grenze Überprüfen Sie die Probe. • Prüfen Sie die Probentemperatur. • Vergewissern Sie sich, dass die Wässerungskappe der pH- •... - Seite 36 Messgerät ist defekt. Starten Sie den Selbsttest erneut und beenden Sie ihn inner- • halb von 2 Minuten. Wenden Sie sich an den METTLER TOLEDO Service, wenn das • Problem weiterhin besteht. Der eingegebene Wert weicht um weniger als 1 pH-Einheit/5 °C Falsche Einstellungen von anderen voreingestellten Werten ab.
-
Seite 37: Fehlergrenzen
Meldung Beschreibung und Lösung Sensor ID existiert schon, bestehende SN Im Messgerät sind zwei Sensoren mit derselben ID, aber unter- schiedlicher Seriennummer (SN), nicht zulässig. Wenn zuvor eine wird überschrieben andere SN für diese Sensor-ID eingegeben wurde, wird die alte SN überschrieben. -
Seite 38: Sensoren, Lösungen Und Zubehör
10 Sensoren, Lösungen und Zubehör pH-Sensoren Teile Bestellnr. ISM® Sensoren mit Multi-Pin-Kopf ® InLab Micro Pro-ISM, 3-in-1-pH-Sensor, Glasschaft, 5 mm Schaftdurchmesser, ATC, 51344163 nachfüllbar ® InLab Power Pro-ISM, 3-in-1-pH-Sensor, Glasschaft, ATC, unter Druck stehendes Stea- 51344211 dyForce™ Referenzsystem ® InLab Pure Pro-ISM, 3-in-1-pH-Sensor, Glasschaft, fester Glasschliff, ATC, nachfüllbar 51344172 ®... - Seite 39 Teile Bestell-Nr. Leitfaden zur pH-Messung 51300047 SevenCompact™ S210 Sensoren, Lösungen und Zubehör ...
-
Seite 40: Technische Daten
11 Technische Daten Allgemein Bildschirm TFT-Farbdisplay Schnittstellen RS232 D-Sub Stecker, 9-polig (Drucker, Barcodeleser, PC-Tastatur) USB-A USB-Stick (FAT12/FAT16/FAT32)/ Drucker USB-B Computer Rührer Buchse Mini-DIN, 5-polig Spannungsbereich 0,5 – 18 V Strom Max. 300 mA Umgebungsbedingungen Umgebungstemperatur 5 bis 40 °C Relative Luftfeuchtigkeit 5 bis 80 % (nicht kondensierend) Überspannungskategorie Klasse II Verschmutzungsgrad... - Seite 41 Fehlergrenzen mV ±0,1 mV (-1000 …+1000 mV) ±0,2 mV (> ±1000 mV) Temperatur ±0,1 °C (-5…100 °C) ±0,3 °C (> 100 °C) Isopotenzialpunkt pH 7,00 pH-Eingang BNC Impedanz > 3 · 10 Ω Temperatureingang RCA (Cinch) NTC 30 kΩ, Pt1000 Kalibrierung (pH) Kalibrierungspunkte Vordefinierte Puffergruppen Benutzerdefinierte Puffergruppen 1 benutzerdefinierte Gruppe von 5 Puffern Automatische Puffererkennung Kalibriermethoden Linear, segmentiert SevenCompact™...
-
Seite 42: Anhang
12 Anhang 12.1 Puffer METTLER TOLEDO USA (Ref. 25 °C) T [°C] 1.68 4.01 7.00 10.01 1.67 4.00 7.09 10.25 1.67 4.00 7.06 10.18 1.67 4.00 7.04 10.12 1.68 4.00 7.02 10.06 1.68 4.01 7.00 10.01 1.68 4.01 6.99 9.97 1.69 4.02... - Seite 43 JIS Z 8802 (Ref. 25 °C) T [°C] 1.679 4.008 6.865 9.180 1.668 3.999 6.951 9.395 1.670 3.998 6.923 9.332 1.672 3.999 6.900 9.276 1.675 4.002 6.881 9.225 1.679 4.008 6.865 9.180 1.683 4.015 6.853 9.139 1.688 4.024 6.844 9.102 1.694 4.035 6.838 9.068 1.700 4.047...
- Seite 44 JJG119 (Ref. 25 °C) T [°C] 1.680 4.003 6.864 9.182 12.460 1.669 3.999 6.949 9.391 13.210 1.671 3.996 6.921 9.330 13.011 1.673 3.996 6.898 9.276 12.820 1.676 3.998 6.879 9.226 12.637 1.680 4.003 6.864 9.182 12.460 1.684 4.010 6.852 9.142 12.292 1.688 4.019 6.844...
- Seite 46 www.mt.com/phlab Für mehr Information Mettler-Toledo GmbH Im Langacher 44 8606 Greifensee, Switzerland www.mt.com/contact Technische Änderungen vorbehalten. © Mettler-Toledo GmbH 04/2018 30459002A 30459002...
