Montage mit Ausleger

Falls der Autopilot an einer senkrechten Fläche, z.B. an der Seiten-
wand des Cockpits, montiert werden soll, muss ein Auslegerarm
verwendet werden.
• Max. Länge des Auslegers: 254 mm.
• Der Auslegerarm kann beim Einbau auf die exakt gewünschte Länge
gekürzt werden.

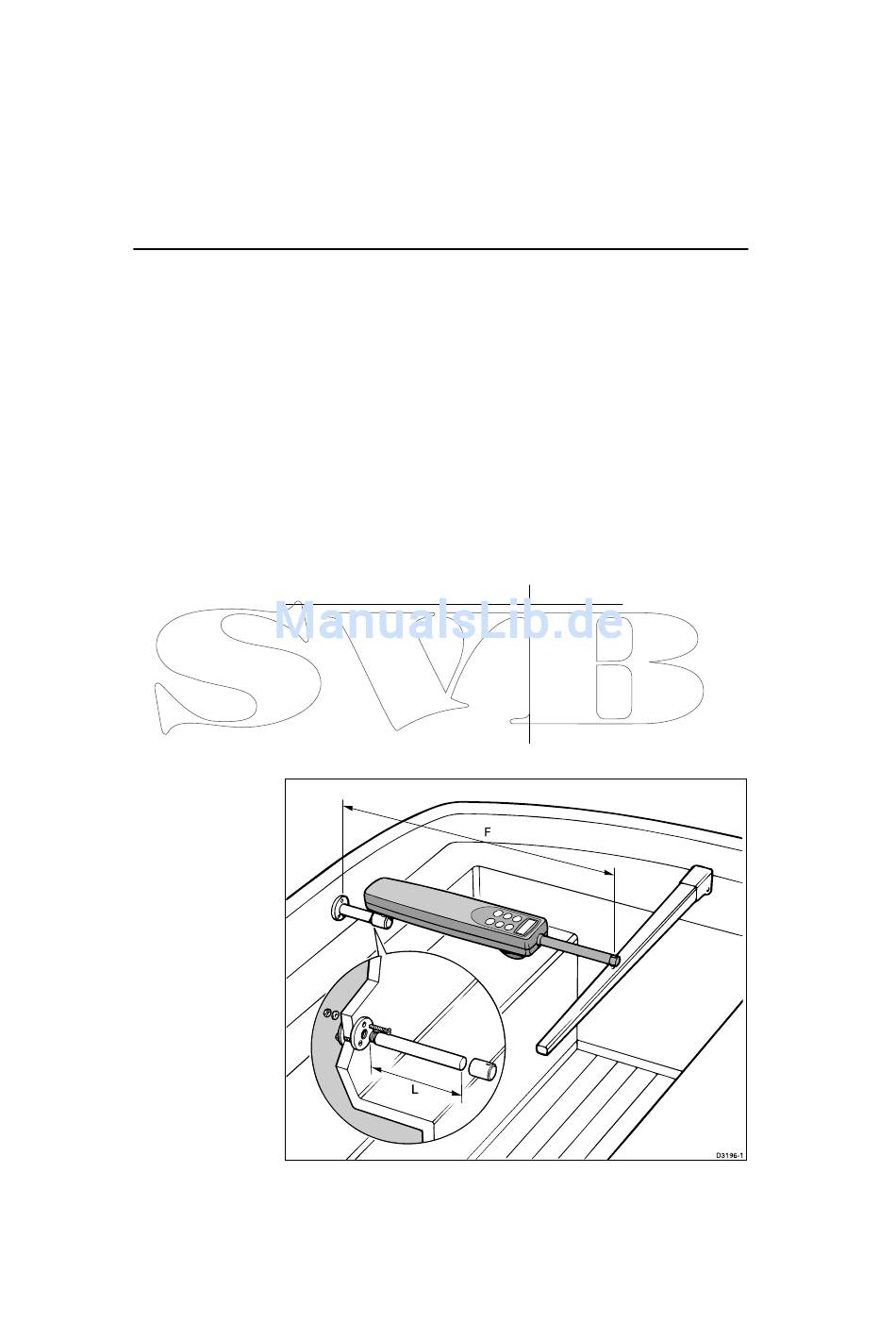

Montage
1. Pinne in Mittschiffslage festsetzen..
2. Abstand F abmessen.
3. Aktuelle Länge des Auslegers aus nachfolgender Tabelle entnehmen
(Messung überprüfen, bevor Sie absägen!)
Abstand "F"
654 mm
705 mm
743 mm
806 mm
832 mm
4. Vom Gewinde aus messen und Auslegerarm auf Länge L kürzen.
ST1000/2000 Plus Einbau- und Bedienungsanleitung
Länge "L"
51 mm
102 mm
152 mm
203 mm
229 mm
