H55.0.01.6B-02

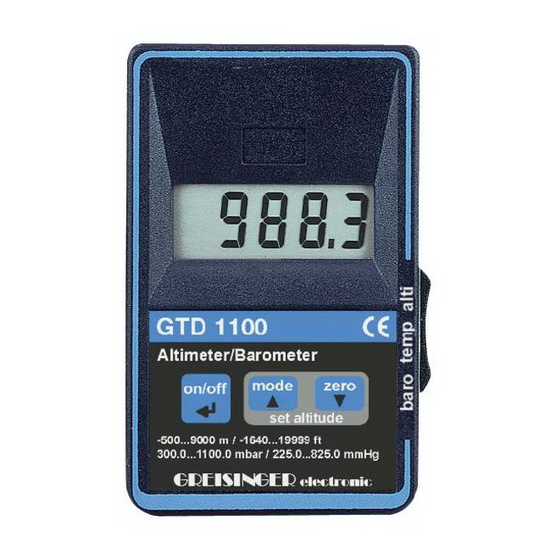

Altimeter(Höhenmesser) / Barometer / Thermometer
Technische Daten:
Meßbereiche:
Überlast:
Genauigkeiten:
(±1 Digit)
(bei Nenntemperatur = 25°C)
Offset und Scale:
Meßfrequenz:
Anzeige:
Bedienelemente:
Min-/Max-Wertspeicher: die Min- und Max-Werte werden gespeichert
Summenfunktion:
Tendenzanzeige:
Zero-Funktion:
Arbeitsbedingungen:
Lagertemperatur:
Stromversorgung:
Stromverbrauch:
Batterielebensdauer:
Batteriewechselanzeige: automatisch bei verbrauchter Batterie "LO BAT"
Auto-Off-Funktion:
Gehäuse:
Abmessungen:
Gewicht:
EMV:
Bedienungsanleitung
GTD 1100
Temperatur: -10,0 ... +50,0°C, Auflösung 0,1°C
Luftdruck:
300.0 ... 1100.0mbar, Auflösung 0,1mbar bzw. 225.0 ... 825.0mmHg, Aufl. 0,1mmHg
Höhe:
-500 ... -200m,
-199.5 ... 1999.5m, Auflösung 0.5m
2000 ... 9000m,
Luftdruck:
4000 mbar,
Temperatur: ±1% FS
Luftdruck absolut: ±1.5mbar (750...1100mbar)
mit Werkskalibrierschein: ±0.5mbar (750...1100mbar)
digitaler Nullpunkt- und Steigungsabgleich für Luftdruck und Temperatur
1 Messung pro Sekunde
ca. 12 mm hohe, 4½-stellige LCD-Anzeige
3 Folientaster für EIN/AUS, Min-/Max-Wertabfrage, Nulleinstellung und Höheneingabe/-
Korrektur
Schiebeschalter zur Auswahl der Meßgröße
Nur bei Altimeter: Die zurückgelegten Höhenmeter werden errechnet (Aufstieg, Abstieg,
Gesamt) Auflösung 2m
Nur bei Barometer: Luftdruck fallend/steigend
Differenzmessung bei Luftdruck- oder Höhenmessung
-10 bis 50°C; 0 bis 80% r.F. (nicht betauend)
-20 bis 70°C
9V-Batterie Type JEC 6F22 (im Lieferumfang)
ca. 50µA
Standard Zink Kohle Batterie über 6000 Stunden!
Ist die Auto-Off-Funktion aktiviert schaltet sich das Gerät automatisch ab, falls es längere Zeit
(wählbar 1..120min) nicht bedient wird.
bruchfestes ABS-Gehäuse, transparente Schutzscheibe, frontseitig IP65
ca. 106 x 67 x 30 mm (H x B x T)
ca. 135g inkl. Batterie
Das Gerät entspricht den wesentlichen Schutzanforderungen, die in der Richtlinie des Rates
zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische
Verträglichkeit (89/336/EWG) festgelegt sind.
zusätzlicher Fehler: <1%
bzw. 14,0 ... +122,0°F, Aufl. 0,1°F
Auflösung 1m
bzw. -1640 ...-655ft,
bzw. -654 ... 1999ft,
Auflösung 1m
bzw. 2000 ... 19999ft,
bzw. 3000 mmHg
Blatt 1 von 4
Aufl. ~5ft
Aufl. ~2ft
Aufl. ~5ft
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GREISINGER GTD 1100
Inhaltszusammenfassung für GREISINGER GTD 1100
- Seite 1 H55.0.01.6B-02 Blatt 1 von 4 Bedienungsanleitung Altimeter(Höhenmesser) / Barometer / Thermometer GTD 1100 Technische Daten: Meßbereiche: Temperatur: -10,0 ... +50,0°C, Auflösung 0,1°C bzw. 14,0 ... +122,0°F, Aufl. 0,1°F Luftdruck: 300.0 ... 1100.0mbar, Auflösung 0,1mbar bzw. 225.0 ... 825.0mmHg, Aufl. 0,1mmHg Höhe:...
-
Seite 2: Sicherheitshinweise
H55.0.01.6B-02 Blatt 2 von 4 Sicherheitshinweise Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Meßgeräte gebaut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicherheitshinweise in dieser Bedienungsanleitung beachtet werden. -
Seite 3: Konfiguration Des Gerätes
H55.0.01.6B-02 Blatt 3 von 4 Min-/Max-Wertspeicher, zusätzliche Summenfunktionen bei Schalterstellung “alti“ MIN-Wert (Lo) betrachten: Taste Mode kurz drücken Anzeige wechselt zwischen ‚Lo‘ und Min-Wert MAX-Wert (Hi) betrachten: Taste Mode nochmals drücken Anzeige wechselt zwischen ‚Hi‘ und Max-Wert *)Summe Aufstieg (ASCent):Taste Mode nochmals drücken Anzeige wechselt zw. ‚ASC‘ und Summe Aufstieg *)Summe Abstieg (DESC): Taste Mode nochmals drücken Anzeige wechselt zw. -
Seite 4: Offset- (Nullpunktverschiebung) Und Steigungskorrektur
H55.0.01.6B-02 Blatt 4 von 4 III.) Sea-Level Korrektur der Barometeranzeige „SEA.L“ (Sea Level) Die Sea-Level Korrektur korrigiert den gemessenen Luftdruck auf den Luftdruck über Normal Null. 9. Auf- oder Ab-Taste drücken, in Anzeige erscheint der aktuelle Zustand der Sea-Level Korrektur 10. -
Seite 5: Specification
H55.0.01.6C-02 page 1 of 4 Operating Manual Altimeter / Barometer / Thermometer GTD 1100 Specification: Measuring Ranges: Temperature: -10,0...+50,0°C, Resolution 0,1°C resp. 14,0 ... +122,0°F, Res. 0,1°F Abs. Pressure: 300.0 ... 1100.0mbar, Resolution 0,1mbar resp. 225.0 ... 825.0mmHg, Res. 0,1mmHg Altitude: -500 ... -
Seite 6: Safety Instructions
H55.0.01.6C-02 page 2 of 4 Safety instructions: This device has been designed and tested in accordance to the safety regulations for electronic devices. However, its trouble-free operation and reliability cannot be guaranteed unless the standard safety measures and special safety advises given in this manual will be adhered to when using it. 1. - Seite 7 H55.0.01.6C-02 page 3 of 4 MIN/MAX Value Memory, Additional Summing Functions Of Altimeter watch MIN value (Lo): press key ‘Mode‘ shortly once display changes between ‘Lo‘ and MIN value watch MAX value (Hi): press ‘Mode‘ shortly once again display changes between ‘Hi‘ and MAX value *)sum of ascents (ASC): press ‘Mode‘...
-
Seite 8: System Messages
H55.0.01.6C-02 page 4 of 4 III.) Sea Level Correction “SEA.L“ (Sea Level) Of Barometer Display: The sea level correction corrects the measured pressure to the pressure value above sea level (zero altitude) 9. Press ‘Mode‘ or ‘Zero‘ key, the currently selected state of the sea level correction will be displayed 10.
