Kurzanleitung
G 1111 / G 1114
DE
Vakuummeter | Barometer

Werbung

Kapitel

Inhaltsverzeichnis
loading

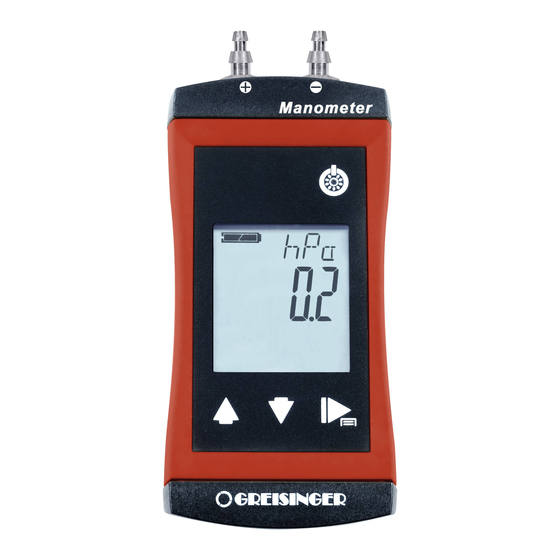

Inhaltszusammenfassung für GREISINGER G 1111

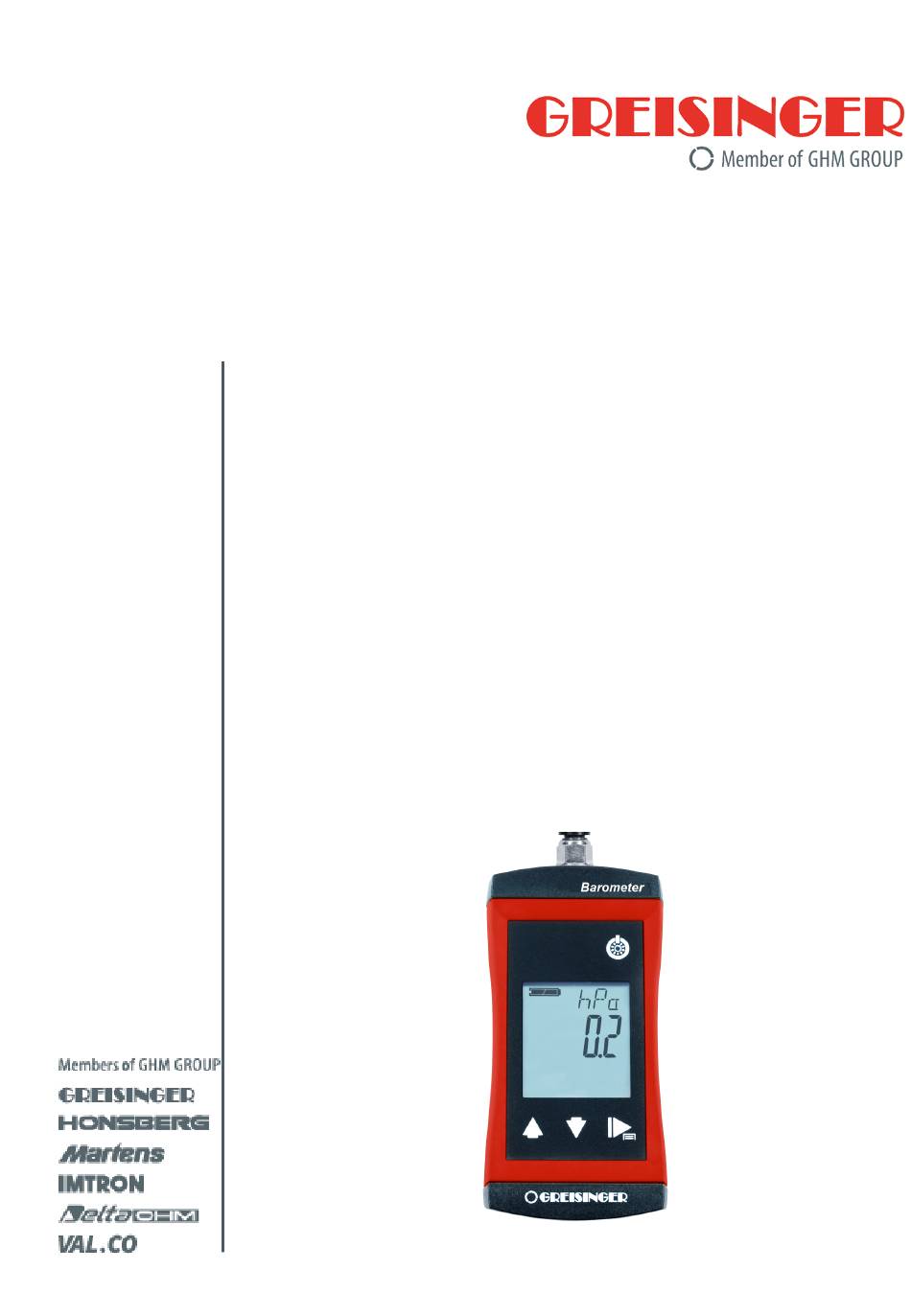

  • Seite 1 Kurzanleitung G 1111 / G 1114 Vakuummeter | Barometer...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Über diese Dokumentation............ 4 Zweck des Dokuments.............. 4 Rechtliche Hinweise................ 4 Weiterführende Informationen ............ 4 Sicherheit .................. 5 Erläuterung der Sicherheitssymbole .......... 5 Vorhersehbare Fehlanwendungen............ 5 Sicherheitshinweise ................ 6 Bestimmungsgemäße Verwendung.......... 6 Produkt auf einen Blick .............. 7 Die G 1100 Barometer Serie............. 7 Anzeigeelemente ................ 7 Bedienelemente ................ 7 Anschlüsse.................. 8 Bedienung..................
  • Seite 3 Inhaltsverzeichnis Fehler- und Systemmeldungen...........  15 Technische Daten.................  16 Service...................  20 Hersteller.................. 20 B-H88.0.1X.DKZ-1.0 3 / 40...
  • Seite 4: Über Diese Dokumentation

    1 | Über diese Dokumentation G 1111 / G 1114 1 Über diese Dokumentation 1.1 Zweck des Dokuments – Dieses Dokument dient als schnelles Nachschlagewerk. – Es ersetzt nicht die Betriebsanleitung. – Lesen Sie deshalb erst die Betriebsanleitung, bevor Sie das Produkt zum ers- ten Mal bedienen.
  • Seite 5: Sicherheit

    G 1111 / G 1114 Sicherheit | 2 2 Sicherheit 2.1 Erläuterung der Sicherheitssymbole GEFAHR Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung. VORSICHT Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nicht- beachtung Schäden am Gerät bzw.
  • Seite 6: Sicherheitshinweise

    2 | Sicherheit G 1111 / G 1114 2.3 Sicherheitshinweise HINWEIS Dieses Produkt gehört nicht in Kinderhände! 2.4 Bestimmungsgemäße Verwendung Das Gerät misst den absoluten Druck in Luft, sauberem Wasser oder in nicht korro- siven/nicht ionisierenden Gasen. Es kann entweder der Umgebungsdruck direkt ge- messen werden oder der Messdruck wird über den Stutzen mit einem geeigneten...
  • Seite 7: Produkt Auf Einen Blick

    G 1111 / G 1114 Produkt auf einen Blick | 3 3 Produkt auf einen Blick 3.1 Die G 1100 Barometer Serie Stirnansicht LCD Anzeige Vorderansicht Anschlussvarianten 3.2 Anzeigeelemente Anzeige Batterieanzeige Bewertung des Batteriezustandes Einheitenanzeige Anzeige der Einheiten oder Min/Max/Hold Hinwei-...
  • Seite 8: Anschlüsse

    3 | Produkt auf einen Blick G 1111 / G 1114 Auf- / Ab- Taste Kurz drücken Anzeige des Min-/Max- Wertes Wert des ausgewählten Parameters ändern Lang drücken Zurücksetzen des Min-/Max- Wertes auf aktuellen Messwert Beide gleichzeitig Anzeige drehen, Überkopfanzeige Funktions- Taste Kurz drücken...
  • Seite 9: Bedienung

    G 1111 / G 1114 Bedienung | 4 4 Bedienung 4.1 Aufruf des Konfigurationsmenüs 1. Drücken Sie die Funktions- Taste für 2 Sekunden, um das Menü Konfiguration aufzurufen. 2. In der Anzeige erscheint (ONF. Lassen Sie die Funktions- Taste los.
  • Seite 10: Aufruf Des Abgleichmenüs

    4 | Bedienung G 1111 / G 1114 Meereshöhen-Korrektur SEA.L Inaktiv, gemessenen Luftdruck direkt anzeigen Aktiv, kompensierten Luftdruck auf Meeresspiegel anzeigen Höhe über Meeresspiegel in m für Korrektur ALT, -500 .. 9000 Abschaltzeit POFF Keine automatische Abschaltung Automatische Abschaltung nach ausgewählter...
  • Seite 11: Grundlagen Zur Messung

    G 1111 / G 1114 Grundlagen zur Messung | 5 5 Grundlagen zur Messung 5.1 Messungen im Vakuum Das Gerät ist besonders geeignet um sehr schnell Grob-Vakuum über den Druckan- schluss zu messen. Wird dagegen das komplette Gerät evakuiert bitte folgendes be-...
  • Seite 12: Nvll Tara-Funktion

    5 | Grundlagen zur Messung G 1111 / G 1114 5.2.1 NVLL Tara-Funktion In Konfigurationsmenu wurde die Sonderfunktion FVNC NVLL gewählt. Über die Funktions- Taste kann durch 4 s langes Drücken die Anzeige genullt wer- den. Ist die Tara-Funktion aktiv, blinkt in der unteren Anzeige NVLL. Die Tara-Funkti- on kann durch erneutes 4 s langes Drücken der Funktions- Taste zurückgesetzt wer-...
  • Seite 13 G 1111 / G 1114 Grundlagen zur Messung | 5 Die unterschiedlichen Mittelwert-Zeiten von 2, 5 oder 10 Sekunden können je nach Anforderung gewählt werden. In der Nebenanzeige wird der ungemittelte Wert angezeigt. Ist beim Aufruf der Funktion Tara aktiv, kann diese bei aufgerufener Sonderfunktion AVR durch 4 s langes Drücken der Funktions- Taste zurückgesetzt werden.
  • Seite 14: Betrieb Und Wartung

    6 | Grundlagen zur Messung G 1111 / G 1114 6 Betrieb und Wartung 6.1 Betriebs- und Wartungshinweise HINWEIS Druckanschlüsse sind vor Verschmutzung zu schützen. 6.2 Batterie 6.2.1 Batterieanzeige Weitere Informationen zu diesem Kapitel finden Sie in der Betriebsanleitung! 6.2.2 Batteriewechsel Ausschließlich qualitativ neue-, hochwertige und geeignete Alkali-...
  • Seite 15: Fehler- Und Systemmeldungen

    G 1111 / G 1114 Fehler- und Systemmeldungen | 7 7 Fehler- und Systemmeldungen Anzeige Bedeutung Mögliche Ursa- Abhilfe chen Berechnung nicht Messdatenerfas- Datenerfassung abwarten ---- möglich sung läuft Keine An- Batterie verbraucht Batterie verbraucht Batterie ersetzen zeige, wirre Systemfehler...
  • Seite 16: Technische Daten

    8 | Technische Daten G 1111 / G 1114 8 Technische Daten G 1111 Messbereich 0,0 .. 1700,0 hPa (mbar) abs. 0,00 .. 25,00 PSI abs. 0,0 .. 1300 mmHg (Torr) abs. Genauigkeit < ± 2 hPa typisch (bei T: 5 .. 30 °C) ±...
  • Seite 17 G 1111 / G 1114 Technische Daten | 8 Stromver- 2*AA Batterien (im Lieferumfang) sorgung Stromaufnahme/ Ca. 1 mA (Langsame Messung SLO) Battarielaufzeit Laufzeit ca. 3000 h Batterieanzeige 4 stufige Batteriezustandsanzeige, Aufladehinweis bei niedrigem Ladezustand: "BAT LO" Auto-Power-Off-Funktion Falls aktiviert, schaltet sich das Gerät automa-...
  • Seite 18 8 | Technische Daten G 1111 / G 1114 G 1114 Messbereich 0 .. 14000 hPa (mbar) abs. 0,00 .. 200,90 PSI abs. 0 .. 10500 mmHg (Torr) abs. Genauigkeit < ± 0,1 % MW bzw. ± 0,02 % FSS typisch (bei T: 5 ..
  • Seite 19 G 1111 / G 1114 Technische Daten | 8 Aufladehinweis bei niedrigem Ladezustand: "BAT LO" Auto-Power-Off-Funktion Falls aktiviert, schaltet sich das Gerät automa- tisch ab Richtlinien und Normen Die Geräte entsprechen folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der...
  • Seite 20: Service

    9 | Service G 1111 / G 1114 9 Service 9.1 Hersteller Wenn Sie einmal Fragen haben, zögern Sie nicht uns zu kontaktieren: Kontakt GHM Messtechnik GmbH GHM GROUP - Greisinger Hans-Sachs-Str. 26 93128 Regenstauf | GERMANY Mail: info@greisinger.de | www.greisinger.de WEEE-Reg.
