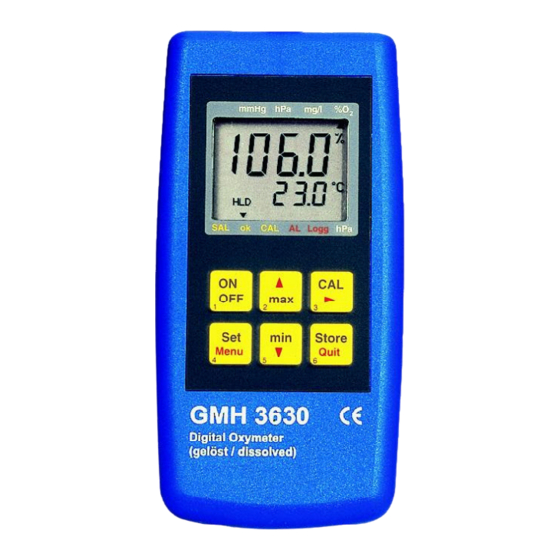

GREISINGER GMH 3630 Betriebsanleitung
Handmessgerät für gelösten sauerstoff und temperatur
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für GREISINGER GMH 3630
Inhaltszusammenfassung für GREISINGER GMH 3630
-
Seite 1: Handmessgerät
H36.0.02.6B-14 Handmessgerät für gelösten Sauerstoff und Temperatur GMH 3630 Betriebsanleitung ab Version V2.1 WEEE-Reg.-Nr. DE93889386 GHM Messtechnik GmbH • Standort Greisinger Hans-Sachs-Str. 26 • D-93128 Regenstauf +49 (0) 9402 / 9383-0 +49 (0) 9402 / 9383-33 info@greisinger.de... -
Seite 2: Inhaltsverzeichnis
ENTSORGUNGSHINWEISE: ..........................13 TECHNISCHE DATEN ............................14 Bestimmungsgemäße Verwendung Das GMH 3630 dient zur Ermittlung der Sauerstoffkonzentration bzw. der Sauerstoffsättigung in Flüssigkeiten. Für die Messung ist ein externer Sensor des Typs GWO 3600 erforderlich. Die Messung erfolgt am Membrankopf des externen Sensors. -
Seite 3: Betriebs- Und Wartungshinweise
H36.0.02.6B-14 Bedienungsanleitung GMH 3630 Seite 3 von 14 Betriebs- und Wartungshinweise: a) Inbetriebnahme: Falls die Elektrode vom Gerät abgesteckt war, Aufbewahrungsflasche abziehen und das Gerät und die Elektrode für ca. 2 – 3 Stunden an der Luft liegen lassen, bevor eine Kalibration bzw. Messung durchgeführt wird. -
Seite 4: Anzeige- Und Bedienelemente
H36.0.02.6B-14 Bedienungsanleitung GMH 3630 Seite 4 von 14 6. Das Gerät dient nur zur Kontrolle von für den Kunden wichtige Systeme. Es ersetzt kein zulassungspflicht- iges Überwachungsgerät und ist dafür auch nicht konzipiert. Beim alleinigen Einsatz zur Überwachung von solchen Systemen wird vom Hersteller keinerlei Haftung für entstandene Schäden übernommen. -
Seite 5: Bedienelemente
H36.0.02.6B-14 Bedienungsanleitung GMH 3630 Seite 5 von 14 5.2 Bedienelemente Ein-/Ausschalter min/max bei Messung: kurz drücken: Anzeige des minimalen bzw. maximalen bisher gemessenen Wertes 1 sec. drücken: Löschen des jeweiligen Wertes auf/ab bei Konfiguration: Eingabe von Werten, bzw. Verändern von Einstellungen CAL: kurz drücken:... -
Seite 6: 'Cal': Auswahl Der Kalibration
H36.0.02.6B-14 Bedienungsanleitung GMH 3630 Seite 6 von 14 ’Offset’: Nullpunktverschiebung der Temperaturmessung mmH g mg/l Der Nullpunkt der Messung wird um den eingestell- ten Wert verschoben. -3.0 °C ... 3.0 °C °C Damit können sowohl Sensorabweichungen als bzw. auch Messgeräteabweichungen ausgeglichen wer- -5.4 °F ... -
Seite 7: Die Sauerstoffelektrode
H36.0.02.6B-14 Bedienungsanleitung GMH 3630 Seite 7 von 14 Mit Hilfe des Schnittstellenwandlers GRS3105 können mehrere Geräte gleichzeitig über eine Schnittstel- le abgefragt werden. Hierzu ist Voraussetzung, dass alle Geräte eine unterschiedliche Basisadresse besitzen. Werden also mehrere Geräte zusammen über eine Schnittstelle angeschlossen, so sind die Basisadressen entsprechend zu konfigurieren. -
Seite 8: Wartung Der Elektrode
H36.0.02.6B-14 Bedienungsanleitung GMH 3630 Seite 8 von 14 7.2 Wartung der Elektrode Sollte die Elektrode nicht mehr zu kalibrieren sein, muss sie gewartet werden. Vorsicht! Der Elektrolyt ist ätzend. Die Wartung wird wie folgt durchgeführt: 1. Membrankopf abschrauben und mit einem Papiertuch Elektrolytlösung abwischen. Den Elektrolyt nicht mit bloßen Händen berühren. -
Seite 9: Absoluter Luftdruck
H36.0.02.6B-14 Bedienungsanleitung GMH 3630 Seite 9 von 14 9.1 Absoluter Luftdruck Der absolute Luftdruck wird im Gerät gemessen (nicht in der Elektrode!). Der gemessene Luftdruck an der Wasseroberfläche wirkt sich in erster Linie auf die Sauerstoffsättigungsmessung [%] aus spielt aber auch bei der automatischen Sauerstoffkalibration eine erhebliche Rolle. -
Seite 10: Durchführung Der 2-Punkt-Kalibration ('Cal 2-Pt')
H36.0.02.6B-14 Bedienungsanleitung GMH 3630 Seite 10 von 14 Kalibration in luftgesättigtem Wasser (Konfiguration: 'Cal AqUA') Diese Art der Kalibration ist schwieriger als die oben genannte und kann, da Wasser leicht übersättigt werden kann, bei mangelnder Sorgfalt leicht Kalibrationsfehler hervorrufen. Zum Herstellen von luftgesättigtem Wasser wird reines Wasser (25-30°C) von einem Gefäß... -
Seite 11: Sensorbewertung (Elec)
H36.0.02.6B-14 Bedienungsanleitung GMH 3630 Seite 11 von 14 Kalibrationsvorrichtung und Elektrode so stehen lassen (Reaktionsflasche nicht drücken, da sonst die Mes- sung verfälscht wird). Das Messgerät erkennt automatisch, dass die Reaktion gestartet wurde und zählt dann im 2 Sekunden-Takt maximal 360 Sekunden rückwärts. Wird der Messwert vor Ablauf dieser Zeit als stabil erkannt, so wird der zweite Kalibrationspunkt abgeschlossen. -
Seite 12: Fehler- Und Systemmeldungen Bei Der Sauerstoff-Kalibration
H36.0.02.6B-14 Bedienungsanleitung GMH 3630 Seite 12 von 14 Sensor nicht vorhanden Entsprechenden Sensor anstecken Fehler im Sensor Sensor defekt => zur Reparatur einschicken Temperaturanzeige richtig, Sauer- Überprüfen: Klinkenstecker im Sensorgehäuse stoffanzeige fehlerhaft abgesteckt? Dazu PG-Verschraubung öffnen und Stecker ganz vorschieben. -
Seite 13: Die Serielle Schnittstelle
H36.0.02.6B-14 Bedienungsanleitung GMH 3630 Seite 13 von 14 12 Die serielle Schnittstelle Mit Hilfe der seriellen Schnittstelle und einem passenden galvanisch getrennten Schnittstellenadapter (GRS3100, USB3100 oder GRS3105) können sämtliche Mess- und Einstellungsdaten des Gerätes gelesen und zum Teil verän- dert werden. -
Seite 14: Technische Daten
H36.0.02.6B-14 Bedienungsanleitung GMH 3630 Seite 14 von 14 14 Technische Daten Messbereiche hohe Auflösung niedrige Auflösung bzw. Auflösung 'Auto' (=Auto Range) Sauerstoffpartialdruck 0.0...570.0 hPa 0...1200 hPa 0.0...427.5 mmHg 0...900 mmHg Sauerstoffkonzentration 0.00...25.00 mg/l 0.0...70.0 mg/l Sauerstoffsättigung 0.0...250.0 % 0...600 % Sensortemperatur 0.0..50.0 °C...
