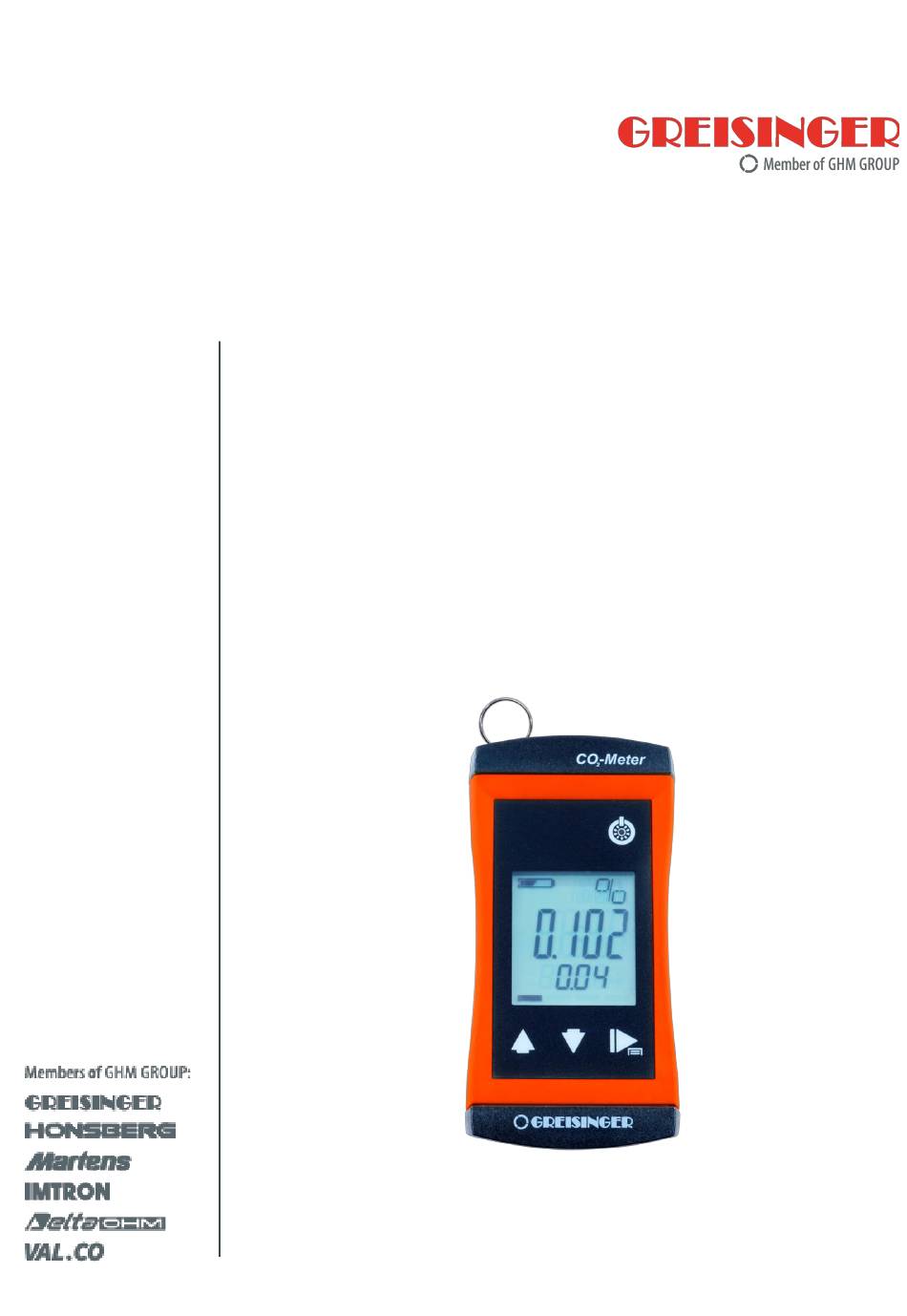

  • Seite 1 Betriebsanleitung G 1910-20 Kompakter CO2 Monitor mit Alarm...

  • Seite 2: Inhaltsverzeichnis

    Bestimmungsgemäße Verwendung ......................8 Qualifiziertes Personal ........................... 8 Beschreibung ..............................9 Lieferumfang ..............................9 Funktionsbeschreibung ..........................9 Produkt auf einen Blick ..........................10 Das G 1910-20 .............................. 10 Anzeigeelemente ............................10 Bedienelemente ............................10 Anschlüsse ..............................11 Bedienung ..............................12 Inbetriebnahme .............................. 12 5.1.1...
  • Seite 3 Inhaltsverzeichnis Service ................................29 12.1 Hersteller ................................. 29 12.2 Reparaturabwicklung ............................ 29 12.3 Vertriebsbüros ..............................29 B-H90.0.02.DB1-2.1 3 / 30...

  • Seite 4: Über Diese Dokumentation

    1 | Über diese Dokumentation G 1910-20 Über diese Dokumentation Vorwort Lesen Sie dieses Dokument aufmerksam durch, und machen Sie sich mit der Bedie- nung des Produktes vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griff- oder lesebereit und am besten in unmittelbarer Nähe des Produktes auf, damit Sie oder das Personal/die Anwender im Zweifelsfall jederzeit nachschlagen oder nachlesen können.

  • Seite 5: Aufbau Dieser Dokumentation

    G 1910-20 Über diese Dokumentation | 1 Aufbau dieser Dokumentation Beschreibung Zu Beginn wird in der Beschreibung das jeweilige Kapitel erläutert. Voraussetzung Anschließend werden alle für den Handlungsschritt erforderlichen Voraussetzungen aufgeführt. Handlungsanweisung Vom Personal / Anwender auszuführende Tätigkeiten sind als nummerierte Hand- lungsanweisungen dargestellt.

  • Seite 6: Sicherheit

    2 | Sicherheit G 1910-20 Sicherheit Erläuterung der Sicherheitssymbole GEFAHR Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung. VORSICHT Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nichtbe- achtung Schäden am Gerät bzw. an der Umwelt hervorrufen.

  • Seite 7: Sicherheitshinweise

    G 1910-20 Sicherheit | 2 GEFAHR Gefahr durch erhöhte CO Konzentration Das Produkt dient nicht als persönliche Schutzausrüstung bei stark erhöhtem CO Gehalt. Es kann aber auf einen erhöhten CO Wert hinweisen. Der gemessene Wert, erscheint in der Anzeige als % oder ppm Wert.

  • Seite 8: Bestimmungsgemäße Verwendung

    2 | Sicherheit G 1910-20 Bestimmungsgemäße Verwendung Das Produkt ist ausschließlich für Messungen in Umgangsluft und Umgebungen mit leicht erhöhten CO Konzentrationen im nicht gesundheitsgefährdeten Bereich ausge- legt. Es ist für den mobilen Einsatz zum Tragen am Körper konzipiert. Der Benutzer kann vor erhöhten CO...

  • Seite 9: Beschreibung

    G 1910-20 Beschreibung | 3 Beschreibung Lieferumfang Bitte überprüfen Sie die Vollständigkeit Ihres Produktes nach dem Öffnen der Verpa- ckung. Sie sollten folgende Komponenten vorfinden: – Kurzanleitung – Handmessgerät, betriebsbereit inklusive Akkus – Micro-USB zu USB Typ A Anschlusskabel Funktionsbeschreibung Das Produkt bietet Präzision, Schnelligkeit und Zuverlässigkeit in einem kompakten...

  • Seite 10: Produkt Auf Einen Blick

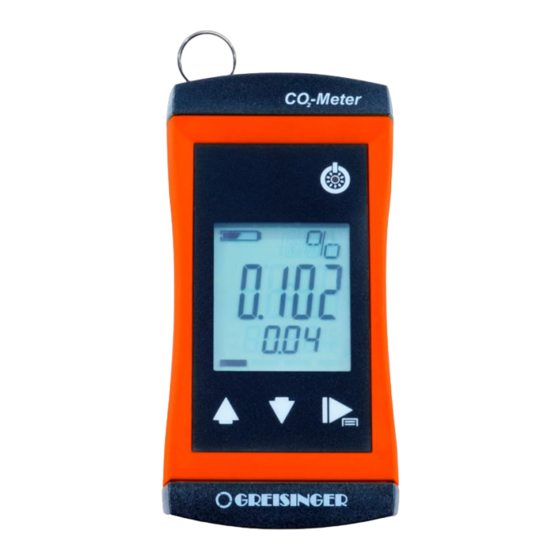

    4 | Produkt auf einen Blick G 1910-20 Produkt auf einen Blick Das G 1910-20 Sensoröffnungen Micro-USB Buchse LCD Anzeige Vorderansicht Anzeigeelemente Anzeige Ladezustandsanzeige Bewertung des Ladezustandes Einheitenanzeige Anzeige der Einheiten oder Art des Modus Min/Max/Hold Hauptanzeige Messwert des aktuellen CO...

  • Seite 11: Anschlüsse

    G 1910-20 Produkt auf einen Blick | 4 Funktions- Taste Kurz drücken Messwert einfrieren (Hold) Rückkehr zur Messwertanzeige Nächsten Parameter aufrufen Lang drücken 2s Menü Konfiguration starten, in der Anzeige er- scheint (ONF Anschlüsse Micro-USB Buchse Zum Aufladen der Akkus B-H90.0.02.DB1-2.1...

  • Seite 12: Bedienung

    5 | Bedienung G 1910-20 Bedienung Inbetriebnahme 5.1.1 Erläuterung Beschreibung Durch die Ein- / Aus- Taste wird das Produkt eingeschaltet, gegebenenfalls muss das Produkt noch konfiguriert werden. Siehe Konfiguration [ 12]. Nach dem Einschalten wird ein Selbsttest durchgeführt. In der Anzeige werden die Werte 1000, 2000, 4000 und 8000 angezeigt.

  • Seite 13: Parameter Des Konfigurationsmenüs Konfigurieren

    G 1910-20 Bedienung | 5 Voraussetzung 1. Drücken Sie die Funktions- Taste für 2 Sekunden, um das Menü Konfiguration Handlungsanweisung aufzurufen. 2. In der Anzeige erscheint (ONF. Lassen Sie die Funktionstaste los. 3. Durch jeweils kurzes Drücken der Funktions- Taste, können Sie durch die Parame- ter blättern.
  • Seite 14 5 | Bedienung G 1910-20 HINWEIS Wird länger als 2 Minuten keine Taste gedrückt, wird die Konfiguration beendet. Alle bisherigen Änderungen werden nicht gespeichert. In der Anzeige erscheint C.END. Darstellung Parameter Werte Bedeutung Input Messwert in % Messwert in ppm...

  • Seite 15: Aufruf Des Menüs Erweiterte Einstellungen

    G 1910-20 Bedienung | 5 Abschaltzeit POFF Keine automatische Abschaltung 0:15 0:30 1:00 4:00 Automatische Abschaltung nach ausgewählter Zeit in Stunden und Minuten, wenn kein Tastendruck 12:00 erfolgt Hintergrundbeleuchtung L,TE Hintergrundbeleuchtung deaktiviert 0:15 0:30 1:00 4:00 Automatische Abschaltung der Hintergrundbeleuch- tung nach ausgewählter Zeit in Minuten und Se-...

  • Seite 16: Parameter Des Menüs Erweiterte Einstellungen Konfigurieren

    5 | Bedienung G 1910-20 Handlungsergebnis Nach dem letzten Parameter wird das Menü Erweiterte Einstellungen beendet. HINWEIS Ist das Menü Erweiterte Einstellungen komplett durchgelaufen, werden die Änderun- gen automatisch gespeichert. In der Anzeige erscheint STOR. Es kann aber auch jeder- zeit durch Drücken der Funktionstaste für 2 Sekunden verlassen werden.
  • Seite 17 G 1910-20 Bedienung | 5 HINWEIS Der Vorgabewert von 400 ppm oder je nach Auswahl 0,040 % kann für einen einfa- chen Abgleich an sauberer Umgebungsluft verwendet werden. Andernfalls verwenden Sie den erwarteten Wert des Prüfgases nach Analysezertifikat oder den Anzeigewert des verwendeten Referenzgerätes.

  • Seite 18: Grundlagen Zur Messung

    6 | Grundlagen zur Messung G 1910-20 Grundlagen zur Messung NDIR CO Sensor 6.1.1 Erläuterung Die Sensoren basieren auf der nicht-dispersiven Infrarotsensor-Technologie, NDIR. Diese ist die am weitesten verbreitete Sensortechnologie für die CO -Messung. Das Prinzip des NDIR-Sensors besteht darin, eine IR-Lichtquelle so zu fokussieren, dass ein optischer Strahl entsteht, der vorhandene Gase, einschließlich CO...

  • Seite 19: Betrieb Und Wartung

    G 1910-20 Betrieb und Wartung | 7 Betrieb und Wartung Betriebs- und Wartungshinweise VORSICHT Beschädigung des Sensors Im Produkt ist ein sensibler optischer Sensor verbaut. Durch Stürze oder Schläge können sich die Sensorparameter verändern. Dies kann zu falschen Messwerten füh- ren.

  • Seite 20: Akkuwechsel

    7 | Betrieb und Wartung G 1910-20 – Die Akkutemperatur wird überwacht. Bei Temperaturen unter 0 °C und über 50 °C wird die Ladung unterbrochen. – Um die Akkus zu schonen wird beim Anstecken des Ladekabels der Ladevorgang nicht gestartet, wenn anhand der Spannungsüberwachung vollgeladene Akkus de- tektiert werden.

  • Seite 21: Co 2 Abgleich

    G 1910-20 Betrieb und Wartung | 7 Handlungsanweisung 1. Die Kreuzschlitzschrauben (A) her- ausschrauben und den Deckel abzie- hen. 2. Vorsichtig die beiden Mignon AA Batterien (B) wechseln. Auf richtige Polarität achten! Die Batterien müssen ohne Kraftaufwand in die korrekte Lage eingeschoben werden können.
  • Seite 22 7 | Betrieb und Wartung G 1910-20 ein 1-Punkt Abgleich an einem beliebigen Punkt über 350 ppm als auch ein 2-Punkt Abgleich an 0 ppm und einem beliebigen Punkt über 350 ppm möglich. Für den automatischen Abgleich rufen sie das Menü Abgleich auf.
  • Seite 23 G 1910-20 Betrieb und Wartung | 7 im Produkt integrierten Wertebereichs, so wird durch kurzes aufblitzen der An- zeige und eines akustischen Signals alle 10 s darauf hingewiesen. 3. Ist ein stabiler korrekter Wert erreicht, so blitzt kurzeitig die Anzeige auf, es ertönt ein akustisches Signal und die Balkenanzeige blinkt.

  • Seite 24: Fehler- Und Systemmeldungen

    8 | Fehler- und Systemmeldungen G 1910-20 Fehler- und Systemmeldungen Anzeige Bedeutung Mögliche Ursachen Abhilfe ---- Kein Signal vom Sensor nicht bereit Startzeit des Sensors ab- Sensor warten Konzentration Messwert weit au- zu hoch Produkt an saubere Außen- ßerhalb des Mess-...
  • Seite 25 G 1910-20 Fehler- und Systemmeldungen | 8 SYS ERR Systemfehler Fehler im Produkt Produkt ein/aus schalten Sensor defekt Akkus tauschen Zur Reparatur einschicken STAB Keine Messwertän- Produkt in extrem Produkt an saubere Außen- derung innerhalb konstanter Umge- luft bringen von 2 Minuten bung Sensorabgleich durchführen...

  • Seite 26: Entsorgung

    9 | Entsorgung G 1910-20 Entsorgung Bei der Entsorgung ist auf eine stoffliche Trennung und Verwertung der Gerätekom- ponenten sowie die der Verpackung zu achten. Es sind die zu diesem Zeitpunkt gülti- gen regionalen gesetzlichen Vorschriften und Richtlinien einzuhalten. HINWEIS Das Produkt darf nicht über die Restmülltonne entsorgt werden.

  • Seite 27: Technische Daten

    G 1910-20 Technische Daten | 10 Technische Daten Messbereich (spezifizierte Genauigkeit) 0 .. 19999 ppm 0,000 .. 2,000 % Messbereich (nicht spezifiziert) 0,000 .. 3,200 % Genauigkeit ± 0,02 % ± 3 % MW Messzyklus 2 Sekunden Anzeige 3-zeiliges Segment-LCD, zusätzliche Symbole, beleuchtet (weiß, Leuchtdauer einstellbar)

  • Seite 28: Ersatzteile Und Zubehör

    11 | Ersatzteile und Zubehör G 1910-20 Ersatzteile und Zubehör Untenstehend finden Sie eine Auswahl an Ersatzteilen und Zubehör für dieses Pro- dukt. Artikel Nummer Bezeichnung Beschreibung 410355 NiMH Akku NiMH Ersatzakku 411907 GKK 1002 Koffer G1000 Serie 235 x 185 x 48 mm...

  • Seite 29: Hersteller

    Service | 12 Service 12.1 Hersteller Wenn Sie einmal Fragen haben, zögern Sie nicht uns zu kontaktieren: Kontakt GHM Messtechnik GmbH GHM GROUP - Greisinger Hans-Sachs-Str. 26 93128 Regenstauf | GERMANY Mail: info@greisinger.de | www.greisinger.de WEEE-Reg. –Nr. DE 93889386 12.2 Reparaturabwicklung Defekte Produkte werden in unserem Servicecenter kompetent und schnell instand- gesetzt.
  • Seite 30 12 | Service G 1910-20 Vertriebsbüro West 26000 – 26999 | 35000 – 36999 Plz: 40000 – 69999 Mail: vertrieb-west@ghm-messtechnik.de Tel: +49 2191 9672-0 Fax: +49 2191 9672-40 Vertriebsbüro Süd 70000 – 97999 Plz: Mail: vertrieb-sued@ghm-messtechnik.de Tel: +49 9402 9383-52...
