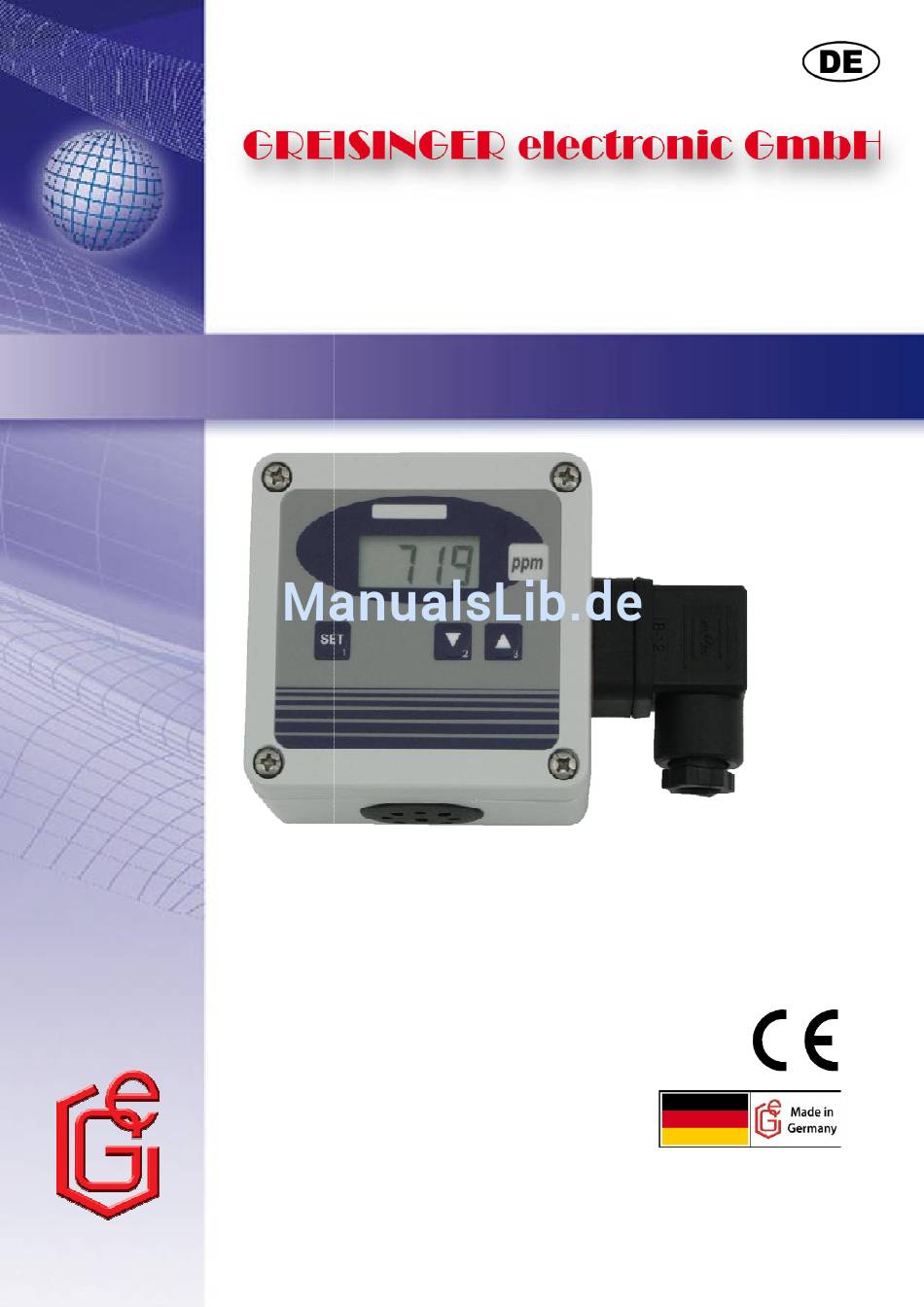

- Seite 1 T38.0.0X.6B-03 - Messumformer Bedienungsanleitung GT10 - C CO2 - 1R EISINGER electronic G GmbH D - 93 128 Regenstauf, Hans-Sachs-S Straße 26 Tel.: 0 9402 / 9383-0, Fax: 09402 / 9383-33, eMail: info@g greisinger.de...
-
Seite 2: Inhaltsverzeichnis
T38.0.0X.6B-03 Seite 2 von 7 Inhalt 1. Bestimmungsgemäße Verwendung ................... 3 2. Allgemeiner Hinweis ........................3 3. Sicherheitshinweise ........................3 4. Entsorgungshinweise ........................ 3 5. Montage ............................. 4 Abmessungen ........................4 Anschlussbelegung Winkelstecker: ..................4 6. Bedienung und Betrieb ......................5 Anzeigefunktionen ...................... -
Seite 3: Bestimmungsgemäße Verwendung
T38.0.0X.6B-03 Seite 3 von 7 1. Bestimmungsgemäße Verwendung Das CO -Gas ist schwerer als Luft (rel. Gasdichte = 1.52). Die empfohlene Montagehöhe des Messumformers ist in Bodennähe. Anwendungen: • Steuerung der Lüftung • Überprüfung der Raumluft-Qualität • Messung des Kohlendioxidgehalts in Gewächshäusern usw. -
Seite 4: Montage
T38.0.0X.6B-03 Seite 4 von 7 5. Montage 5.1 Abmessungen 5.2 Hinweise zur Winkelstecker-Montage Zur Montage des Anschlusskabels (je nach Gerätetyp 3- oder 4-Leiter) muss die Schraube am Winkelstecker gelöst und der Kupplungseinsatz, mit Hilfe eines Schraubendrehers, an der bezeichneten Stelle (Pfeil) herausgehoben werden. Nun kann das Anschlusskabel durch die Verschraubung gezogen und auf dem losen Kupplungseinsatz, gemäß... -
Seite 5: Bedienung Und Betrieb
T38.0.0X.6B-03 Seite 5 von 7 6. Bedienung und Betrieb 6.1 Anzeigefunktionen Aktuelle Messwerte: Im normalen Betrieb wird der CO -Wert in ppm angezeigt. Min- / Max-Wertspeicher: Min-Werte (Lo) betrachten: Taste ▼ kurz drücken Anzeige wechselt zwischen „Lo“ und Min-Werten Max-Werte (Hi) betrachten: Taste ▲... -
Seite 6: Konfigurieren Des Gerätes
T38.0.0X.6B-03 Seite 6 von 7 7. Konfigurieren des Gerätes In der Konfiguration können die Geräteparameter verändert werden. Der Jumper muss gesetzt sein, siehe Abbildung rechts. Um den Jumper zu setzen oder zu entfernen, muss der Gehäusedeckel geöffnet werden. Ab Werk ist der Jumper gesetzt. Jumper Zum Ändern von Parametern 4 Sekunden lang „SET“... -
Seite 7: Technische Daten
T38.0.0X.6B-03 Seite 7 von 7 8. Technische Daten Messbereich: Standard 0 ... 2000 ppm CO Option: / 5000 0 ... 5000 ppm CO Genauigkeit: (bei 20 °C, 1013 mbar) Anzeige: Standard ± 50 ppm ± 2 % v. Messwert Option: / 5000 ±...
