Benutzerhandbuch
DC 1
DC 2
DC 1
DC 2
DC 1
DC 2
Grenzwert
Typ
Leerlaufspannung
SG33CX 1.100 V
SG40CX 1.100 V
SG50CX 1.100 V
Das Gleichstromkabel auf der PV-Strangseite muss ü ber den im Lieferumfang
enthaltenen PV-Stecker angeschlossen werden.
Verwenden Sie zur Gewährleistung der Schutzart IP66 nur den im
Lieferumfang enthaltenen Stecker oder einen Stecker mit der gleichen
Schutzart.

5.6.2 Verbindungsverfahren

GEFAHR
Im Wechselrichter kann Hochspannung anliegen!
 Stellen Sie sicher, dass alle Kabel vor dem elektrischen Anschluss
spannungsfrei sind.

Schließen Sie keine AC- und DC-Leistungsschalter an, bevor Sie die
elektrischen Verbindungen hergestellt haben.
HINWEIS
Verwenden Sie die DC-Klemme MC4 im Lieferumfang. Schäden am Gerät, die
durch die Verwendung einer nicht kompatiblen Klemme verursacht wurden,
fallen nicht unter die Garantie.

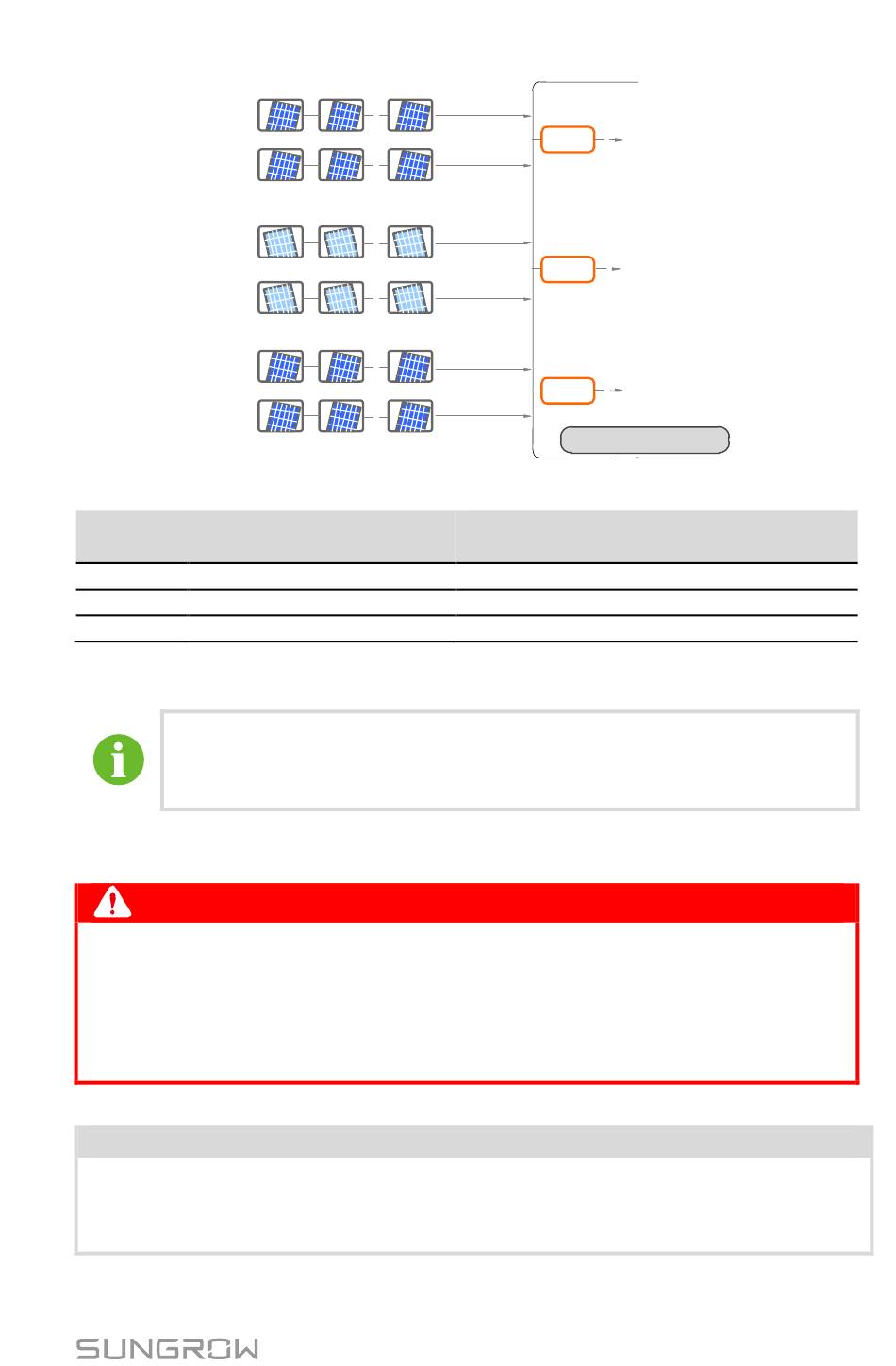

PV 1
MPPT1
Wechselrichter
PV 2
MPPT2
PV n
MPPT3
*SG33/40/50CX: n= 3/4/5
Max. Strom pro
Eingangssteckverbinder
30 A
30 A
30 A
5 Elektrische Verbindung
41
