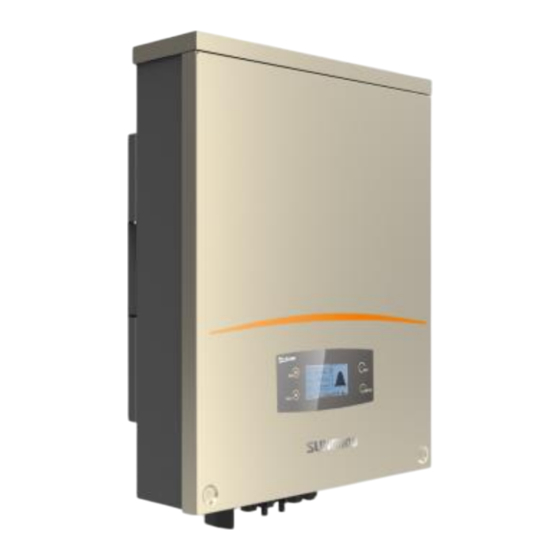

- Seite 1 Kurzanleitung SG3KTL-EC/SG4KTL-EC/ SG5KTL-EC/SG6KTL-EC Netzgekoppelter PV-Wechselrichter SG3_4_5_6KTL-EC-QUDE-Ver10-201401...
- Seite 3 Alle Rechte vorbehalten! Kein Teil dieses Dokuments darf ohne die vorherige schriftliche Zustimmung von Sungrow Power Supply Co., Ltd. unabhängig von der verwendeten Methode vervielfältigt werden. Marken und andere Sungrow-Marken, die in dieser Anleitung verwendet werden, sind Eigentum von Sungrow Power Supply Co., Ltd.
-
Seite 4: Zu Dieser Anleitung
SG3KTL-EC, SG4KTL-EC, SG5KTL-EC und SG6KTL-EC erforderlich sind. Wenn im Folgenden von „Wechselrichter“ die Rede ist, bezieht sich dies auf die Modelle SG3KTL-EC, SG4KTL-EC, SG5KTL-EC und SG6KTL-EC, es sei denn, es wird etwas anderes ausgeführt. Weiterführende Anweisungen zu Installation oder Betrieb finden Sie im ausführlichen Benutzerhandbuch. -
Seite 5: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ............1 Verwendete Symbole ..............1 Auf dem Gehäuse des Wechselrichters befindliche Symbole ... 2 Wichtige Sicherheitshinweise ............ 2 Einführung in das Produkt ..........7 Produktbeschreibung ..............8 2.1.1 Aufbau des Produkts ..............8 Auspacken und Prüfen .............. 9 Montage ................10 Auswahl des Installationsorts .......... - Seite 6 Verfahren zur Inbetriebnahme ..........29 Anhang ................31 Technische Daten ..............31...
-
Seite 7: Sicherheitshinweise
1 Sicherheitshinweise 1.1 Verwendete Symbole Die wichtigen in dieser Anleitung enthaltenen Anweisungen und Hinweise sind im Rahmen der Installation, des Betrieb und der Wartung des Wechselrichters zu beachten und zu befolgen. Die Anweisungen und Hinweise werden durch nachfolgende Symbole veranschaulicht: GEFAHR weist auf eine extrem gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu schwerwiegenden Verletzungen oder sogar zum Tod führt. -
Seite 8: Auf Dem Gehäuse Des Wechselrichters Befindliche Symbole
1.2 Auf Gehäuse Wechselrichters befindliche Symbole Dieses Symbol weist darauf hin, dass nach der Trennung des Wechselrichters vom öffentlichen Stromnetz und vom PV-Eingangskreis eine Wartefrist von mindestens 10 Minuten eingehalten werden muss, bevor die internen, stromführenden Bauteile berührt werden können. Heiße Oberfläche! Um das Risiko von Verbrennungen zu reduzieren, berühren Sie während des Betriebs des Geräts nicht die so gekennzeichnete heiße Oberfläche. -
Seite 9: Der Anschluss Einer Pv-Anlage Sollte Nur Von Entsprechend
Vor der Installation unsachgemäßer Handhabung Geräts besteht Verletzungsgefahr! Befolgen Sie beim Bewegen und bei der Ausrichtung des Wechselrichters stets dieser Anleitung enthaltenen Anweisungen. Aufgrund Gerätegewichts kann unsachgemäßer Handhabung zu Verletzungen, ernsten Wunden oder Prellungen kommen. Während der Installation Vor der Montage des Wechselrichters an der Wand ist zwingend sicherzustellen, dass der Wechselrichter in keinerlei Weise mit dem Stromnetz verbunden ist. - Seite 10 Alle elektrischen Anschlüsse müssen unter Einhaltung der geltenden örtlichen und nationalen Normen und Standards vorgenommen werden. Der Wechselrichter darf nur nach vorheriger Zustimmung des örtlichen Energieversorgers an das öffentliche Stromnetz angeschlossen werden. Alle Kabel müssen ausreißsicher angeschlossen, unbeschädigt, ordnungsgemäß isoliert und ausreichend dimensioniert sein. Während des Betriebs des Wechselrichters Die Abdeckung des Wechselrichters darf nicht geöffnet werden, solange er unter Spannung steht.
-
Seite 11: Im Inneren Des Wechselrichters Befinden Sich Ausschließlich
Wartung und Instandsetzung Vor der Durchführung von Wartungsarbeiten sollten Sie die folgenden Verfahrensschritte einhalten. Trennen Sie den Wechselrichter zuerst vom öffentlichen Stromnetz und danach von den PV-Anlagen. Warten Sie mindestens 10 Minuten, bis sich internen Kondensatoren vollständig entladen haben. ... - Seite 12 Die unsachgemäße Durchführung von Wartungsarbeiten kann zu einer Beschädigung des Wechselrichters führen. Verwenden Sie nur vom Hersteller des Wechselrichters genehmigte Zubehör- und Ersatzteile. Nehmen Sie keinesfalls Anpassungen am Wechselrichter oder dessen Bauteilen vor. Bei Nichtbeachtung verfallen jegliche Gewährleistungsansprüche. Sonstiges Die gewählten Ländereinstellungen können nur durch entsprechend qualifiziertes Personal geändert werden! Nicht autorisierte Änderungen an den Ländereinstellungen müssen verhindert werden.
-
Seite 13: Einführung In Das Produkt
Fig. 2-1 Anschluss des Wechselrichters an das PV-Stromnetz Pos. Beschreibung Bemerkung Monokristallines Silizium; polykristallines PV-Strings Silizium und Dünnschicht der Schutzklasse II ohne Erdung SG3KTL-EC, SG4KTL-EC, SG5KTL-EC und Wechselrichter SG6KTL-EC Stromzähler Zählerschrank mit Stromverteilersystem Haushaltsverbraucher Haushaltsgeräte Öffentliches TT, TN-C, TN-S, TN-C-S Stromnetz... -
Seite 14: Produktbeschreibung
2 Einführung in das Produkt Kurzanleitung 2.1 Produktbeschreibung 2.1.1 Aufbau des Produkts Fig. 2-2 Produktbeschreibung Pos. Bezeichnung Beschreibung LCD-Bedienfeld Mensch-Maschine-Schnittstelle zum Aufrufen von Betriebsdaten und zur Konfigurierung von Parametern. Seitengriffe Seitengriffe zum Halten des Wechselrichters während der Montage, dem Bewegen oder der Wartung. -
Seite 15: Auspacken Und Prüfen
Kurzanleitung 2 Einführung in das Produkt 2.2 Auspacken und Prüfen 1. Nehmen Sie alle Zubehörteile aus dem Karton. 2. Kontrollieren Sie den Wechselrichter auf sichtbare Schäden und prüfen Sie nach, ob die Lieferung vollständig ist und der beiliegenden Packliste entspricht. Sollte die Lieferung unvollständig oder beschädigt sein, setzen Sie sich mit Ihrem Lieferanten in Verbindung. -
Seite 16: Montage
3 Montage 3.1 Auswahl des Installationsorts Der Wechselrichter muss auf einem aufrechten Untergrund montiert werden. Hierbei muss es sich um eine feste Wand oder einen Metallrahmen handeln. Flammable wall material Montieren Sie den Wechselrichter an einer hierfür geeigneten Stelle, in deren Nähe weder brennbare Stoffe noch entzündliche Gase vorhanden sind. - Seite 17 Kurzanleitung 3 Montage Max. ambient temperature: Der Wechselrichter verfügt über die Schutzart +60°C IP65 und kann sowohl in Innenbereichen als auch im Freien installiert werden, sofern die Min. ambient temperature: Umgebungstemperaturen und die relative -25°C Luftfeuchtigkeit den Spezifikationen Max. relative humidity: entsprechen.
-
Seite 18: Installation
3 Montage Kurzanleitung Closed Cabinet Installieren Sie den Wechselrichter nicht in einem geschlossenen Schrank. 3.2 Installation Bewegen Sie den Wechselrichter an den Griffen unter Mithilfe einer Schritt 1 weiteren Person oder einer Hebevorrichtung an den Installationsort. Der Wechselrichter ist schwer! Zur Vermeidung von Kratzern sollten die Monteure beim Bewegen und Installieren des Wechselrichters Handschuhe tragen. - Seite 19 Kurzanleitung 3 Montage Befestigen Sie die Wand- Schritt 2 halterung mit geeigneten Befestigungselementen an der Wand. Hang inverter Montieren Schritt 3 Wechselrichter Wandhalterung. Um den Wechselrichter Schritt 4 vor Diebstahl zu schützen, haben Sie die Möglichkeit, ihn mit einem Vorhänge- schloss Wandhalterung sichern.
-
Seite 20: Elektrische Anschlüsse
4 Elektrische Anschlüsse Lebensgefahr aufgrund von Hochspannung im Wechselrichter! Bevor jegliche Elektroarbeiten ausführen, zwingend sicherzustellen, dass kein mit dem Wechselrichter verbundenes AC-Kabel oder DC-Kabel unter Last steht. Schalten Sie den wechsel- bzw. gleichstromseitigen Schutzschalter nicht ein, bis alle elektrischen Anschlüsse des Wechselrichters vollständig vorgenommen wurden. -
Seite 21: Anschluss Der Wechselstromseite
Kurzanleitung 4 Elektrische Anschlüsse AC cable DC cable 4~6mm² Φ11mm~20mm 18mm 4.2 Anschluss der Wechselstromseite Wechselstromseitiger Schutzschalter Vor jedem Wechselrichter sollte auf der Ausgangsseite ein unabhängiger drei- oder vierpoliger Trennschalter montiert werden, damit der Wechselrichter auch unter Last sicher vom Stromnetz getrennt werden kann. Wechselrichtertyp Spezifikationen für den AC-Schutzschalter SG3/4/5/6KTL-EC... - Seite 22 4 Elektrische Anschlüsse Kurzanleitung Lösen wasserdichte Anschlussklemme durch Drehen in die angegebene Richtung. Führen angemessen dimensionierte AC-Kabel durch die wasserdichte Anschlussklemme. Entfernen Stück Isolierschicht von allen AC-Kabeln. Die Länge entfernten Stücks Isolierschicht sollte rund 10 mm betragen. 1：N 2：R 3：S Befestigen Sie alle Kabelenden an den ：PE 4：T...
-
Seite 23: Anschluss Der Gleichstromseite
Kurzanleitung 4 Elektrische Anschlüsse 4.3 Anschluss der Gleichstromseite 4.3.1 Konfigurierung der PV-Eingänge Die beiden PV-Eingänge können im „unabhängigen Modus“ (Independent Mode; beide Eingänge werden unabhängig voneinander betrieben) oder im „parallelen Modus“ (Parallel Mode; beide Eingänge werden zu einem kombiniert) arbeiten. Hilfestellungen zur richtigen Moduswahl finden Sie im Benutzerhandbuch. -
Seite 24: Anschluss Der Gleichstromkabel
4 Elektrische Anschlüsse Kurzanleitung PV input 1 PV input 2 Inverter inside 4.3.2 Anschluss der Gleichstromkabel Bauen Sie die DC-Steckverbinder zusammen. Schritt 1 Positive Insulator Positive Crimp Contact Crimp Contact Cable Gland Negative Insulator Crimp Contact Cable Gland Negative Crimp Contact Achten Sie auf die korrekte Polarität der Kabel am PV-Eingang, bevor Schritt 2 Sie den PV-Eingang verbinden. -
Seite 25: Anschlussklemmen Für Zweiten Schutzleiter
Kurzanleitung 4 Elektrische Anschlüsse Jeweils ein Paar der DC-Anschlussklemmen am DC1- bzw. Schritt 4 DC2-Eingang muss mittels einer Y-Kabelanschlussklemme kurzgeschlossen werden Schritt 5 Versiegeln Sie die nicht verwendeten DC-Anschlussklemmen mit den entsprechenden Dichtungskappen. 4.4 Anschlussklemmen für zweiten Schutzleiter Gemäß 50178 Wechselrichter einer zweiten... -
Seite 26: Rs485-Kommunikationsverbindung
4 Elektrische Anschlüsse Kurzanleitung 4.5 Kommunikationsverbindung 4.5.1 Überblick über die Schnittstellen Alle Kommunikationsschnittstellen und dazugehörigen Anschlussklemmen sind auf der Kommunikationsplatine des Wechselrichters untergebracht. WiFi RS485 4.5.2 RS485-Kommunikationsverbindung Wechselrichter einem 120-Ω-Widerstand terminiert. Abschirmung des Netzwerkkabels sollte an einem einzigen Punkt geerdet werden. - Seite 27 Kurzanleitung 4 Elektrische Anschlüsse RS485-Verbindung Entfernen Sie den wasserdichten Deckel von der RS485-Öffnung. Drücken RJ45-Stecker vorderen Teil Steckverbinders, bis Sie ein Klicken hören. Bringen Sie danach die Kunststoffringe an und befestigen Sie die Kabeldurchführung mit einem angemessenen Anzugsmoment. Entsprechend der Position des Wechselrichters wiederholen Sie die Schritte 1 bis 2, um die anderen Kommunikationskabel zu verbinden.
-
Seite 28: Ethernet-Kommunikationsverbindung
4 Elektrische Anschlüsse Kurzanleitung RJ45 Port Corresponding Relationship Between RJ45 plug Cables and Pins: Pin 1: White-orange; Pin 2: Orange; Pin 3: White-green; Pin 4: Blue; Pin 5: White-blue; Pin 6: Green; Pin 7: White-brown; Pin 8: Brown. 1 2 3 4 5 6 7 8 Pin 3 and Pin 6 are used for communication. - Seite 29 Kurzanleitung 4 Elektrische Anschlüsse Inverter 1 SolarInfo Inverter 2 Router/Switch Bank Explorer Webserver Inverter n Explorer Fig. 4-2 Netzwerkverbindung mehrerer Wechselrichter auf Basis einer Sterntopologie Zur Erzielung eines optimalen Kommunikationsergebnisses wird der Aufbau einer Netzwerkverbindung Basis Sterntopologie empfohlen. Die maximale Anzahl der zu verbindenden Wechselrichter hängt vom Switch und Router sowie von weiteren Faktoren ab.
-
Seite 30: Konfigurierung Der Leistungsregelung
4 Elektrische Anschlüsse Kurzanleitung Drücken RJ45-Stecker vorderen Teil Steckverbinders, bis Sie ein Klicken hören. Bringen Sie danach die Kunststoffringe an und befestigen Sie die Kabeldurchführung mit einem angemessenen Anzugsmoment. Wiederholen Sie die Schritte 1 bis 3, um die anderen Wechselrichter mit den Netzwerkkabeln zu verbinden. - Seite 31 Kurzanleitung 4 Elektrische Anschlüsse Inverter 1 Inverter 2 Inverter n Fig. 4-3 Anschluss des Rundsteuerempfängers für Wechselrichter mit RS485-Verbindung Pos. Beschreibung Master-Wechselrichter Slave-Wechselrichter RS485-Verbindung 5-adrige Verbindung am Digitaleingang Rundsteuerempfänger Versorgungsnetz Fig. 4-4 Anschluss des Rundsteuerempfängers für Wechselrichter mit Ethernet-Verbindung Pos. Beschreibung Master-Wechselrichter Slave-Wechselrichter...
- Seite 32 4 Elektrische Anschlüsse Kurzanleitung Router 5-adrige Verbindung am Digitaleingang Rundsteuerempfänger Versorgungsnetz Verbinden Sie die Kabel entsprechend der Anschlusszuordnung mit dem DI-Anschlussklemmblock. Bevor jegliche Elektroarbeiten ausführen, zwingend sicherzustellen, dass kein mit dem Wechselrichter verbundenes DC- oder AC-Kabel unter Last steht. Lösen Sie alle Schrauben an der Abdeckung des Wechselrichters und entfernen Sie die Abdeckung.
- Seite 33 Kurzanleitung 4 Elektrische Anschlüsse Ziehen Dichtungsmutter Gewindesicherung Wechselrichter an. Schrauben Sie die Abdeckung auf den Wechselrichter auf. Verbinden Rundsteuerempfänger gemäß Anschlusszuordnung mit dem Wechselrichter.
-
Seite 34: Inbetriebnahme
5 Inbetriebnahme Stellen Sie vor dem Einschalten des Wechselrichters sicher, dass die Installation vollständig abgeschlossen und alle Anschlüsse hergestellt und geprüft sind. 5.1 Beschreibung der Funktionstasten Der Benutzer kann mittels zweier Funktionstasten die Betriebsdaten abfragen und die Parametereinstellungen des Wechselrichters konfigurieren. Beide Tasten sind mit mehreren Funktionen belegt. - Seite 35 Kurzanleitung 5 Inbetriebnahme 5.2 Verfahren zur Inbetriebnahme Schalten Sie den externen AC-Trenn- Schritt 1 schalter aus. Schritt 2 Drehen Sie den DC-Schalter in die Position „ON“. Unter Voraussetzung, dass genügend Sonnenlicht DC-Leistung vorhanden ist, initialisiert sich Wechselrichter LCD-Bedienfeld wird für die Einrichtung aktiviert.
- Seite 36 5 Inbetriebnahme Kurzanleitung Stellen Sie die Uhrzeit entsprechend Schritt 4 ihrer lokalen Ortszeit ein. Die korrekte Einstellung der Uhrzeit ist für die Ti m e Qualität Datenaufzeichnung überaus wichtig. Drücken Sie , um Dat e: 12/ 01/ 31 den Cursor zu bewegen und drücken Ti m e: 10: 30: 55 ...
-
Seite 37: Anhang
Anhang 5.3 Technische Daten Parameter SG3KTL-EC SG4KTL-EC SG5KTL-EC SG6KTL-EC Eingangsseitige Daten 3191 W 4225 W 5265 W 6312 W Max. (3191 W/ (4225 W/ (5265 W/ (6312 W/ PV-Eingangsleistung 3191 W) 4225 W) 5265 W) 6312 W) Max. PV-Eingangs- 1000 V... - Seite 38 Parameter SG3KTL-EC SG4KTL-EC SG5KTL-EC SG6KTL-EC Nominale Netzfrequenz 50 Hz 45...55 Hz Netzfrequenzbereich (kann abhängig vom jeweiligen Landesnetzstandard abweichen) <3 % (Nennleistung) DC-Stromeinspeisung <0,5 % In > 0,99 bei voreingestelltem Wert bei Nennleistung, Leistungsfaktor (angepasst 0,8 überregt bis 0,8 unterregt) Schutz...
