4.5 Installation mit montierter PV-Halterung

4.5.1 Vorbereitung vor der Montage

Werkzeuge
Punkt
Kreuzschlitzschraubendreher/Elektroschrauber
Markierstift
Wasserwaage
Schlagbohrmaschine
Steckschlüssel
Ersatzteile
Punkt
Gewindestift
Schraubmontage

4.5.2 Montageschritte

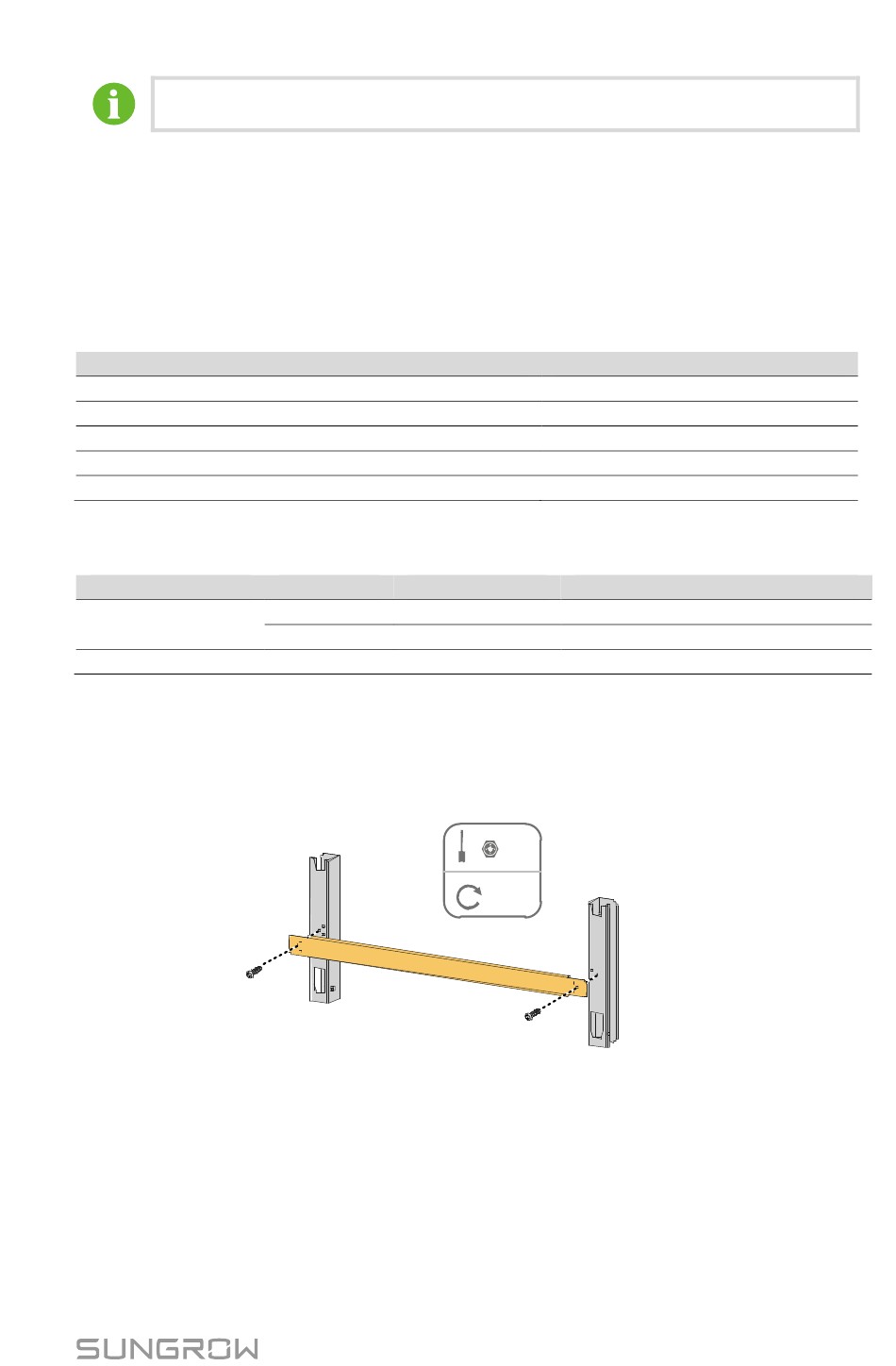

Montieren Sie die Montagehalterung mit der Verbindungsstange.
Schritt 1
Richten Sie die montierte Montagehalterung mit der Wasserwaage
Schritt 2
aus und markieren Sie die Positionen zum Bohren von Lö chern in der
PV-Halterung.
Bohren Sie die Lö cher mit einem Bohrhammer.
Schritt 3
Menge Spezifikation
2 M4×10
2 M6×65
4 M10
Spezifikation
M4, M6
-
-
Bohreinsatz: φ12
einschließlich 16-mm-Einsatz
Quelle
Lieferumfang
Lieferumfang
Lieferumfang
M4
1,5 N m
