2.2.5 DC-Schalter

Der DC-Schalter wird verwendet, um den Gleichstrom bei Bedarf sicher
abzuschalten.
Der SG33CX ist mit einem DC-Schalter ausgestattet, um das Anschließen und
Trennen aller DC-Klemmen zu steuern.
Der SG40CX und der SG50CX sind mit zwei DC-Schaltern ausgestattet, die
separat eine Gruppe von DC-Eingängen steuern. Die Aufteilung ist wie folgt:
(SG50CX)

2.3 Schaltplan

Der MPPT wird fü r den DC-Eingang verwendet, um die maximale Leistung des
PV-Moduls bei unterschiedlichen PV-Eingangsbedingungen sicherzustellen.
Die Umkehrschaltung wandelt die Gleichstromleistung in Wechselstrom um und
speist den Wechselstrom ü ber die Wechselstromklemme in das Stromnetz ein.
Die Schutzschaltung ist so ausgestattet, dass das Gerä t betriebssicher ist und
fü r die persö nliche Sicherheit sorgt.

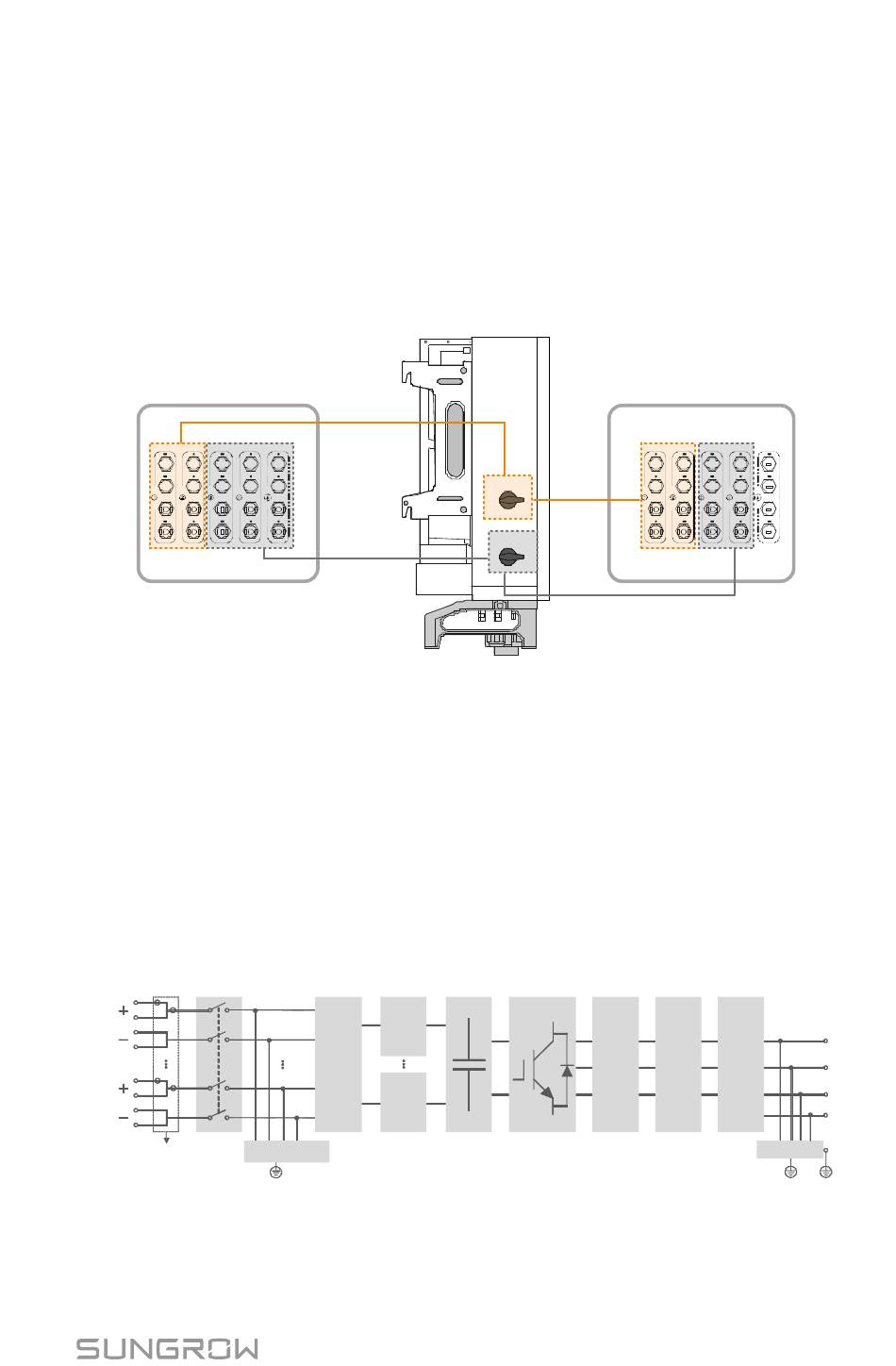

Abb. 2-3 zeigt die Hauptschaltung des Wechselrichters.
DC1
DC n
DC-
Stromüberwachung Schalter
*SG33/40/50CX: n= 3/4/5
MPPT
(
Boost 1
DC-EMI-
Filter
MPPT
(
Boost 2
DC-
Überspannungsschutzgerät
(ÜSG)
Abb. 2-3 Schaltplan
DC-SCHALTER ①②
EIN
AUS
DC-SCHALTER ③④⑤
EIN
AUS
)
)
Wechselrichter-
DC-Bus
Schaltkreis
(DC/AC)
2 Produkteinführung
(SG40CX)
AC-EMI-
AC-
AC-Filter
Filter
Relais
Überspannungschutzgerät
L1
L2
L3
N
DC-
PE
(ÜSG)
