Typ ME64
Installation
7.3.2

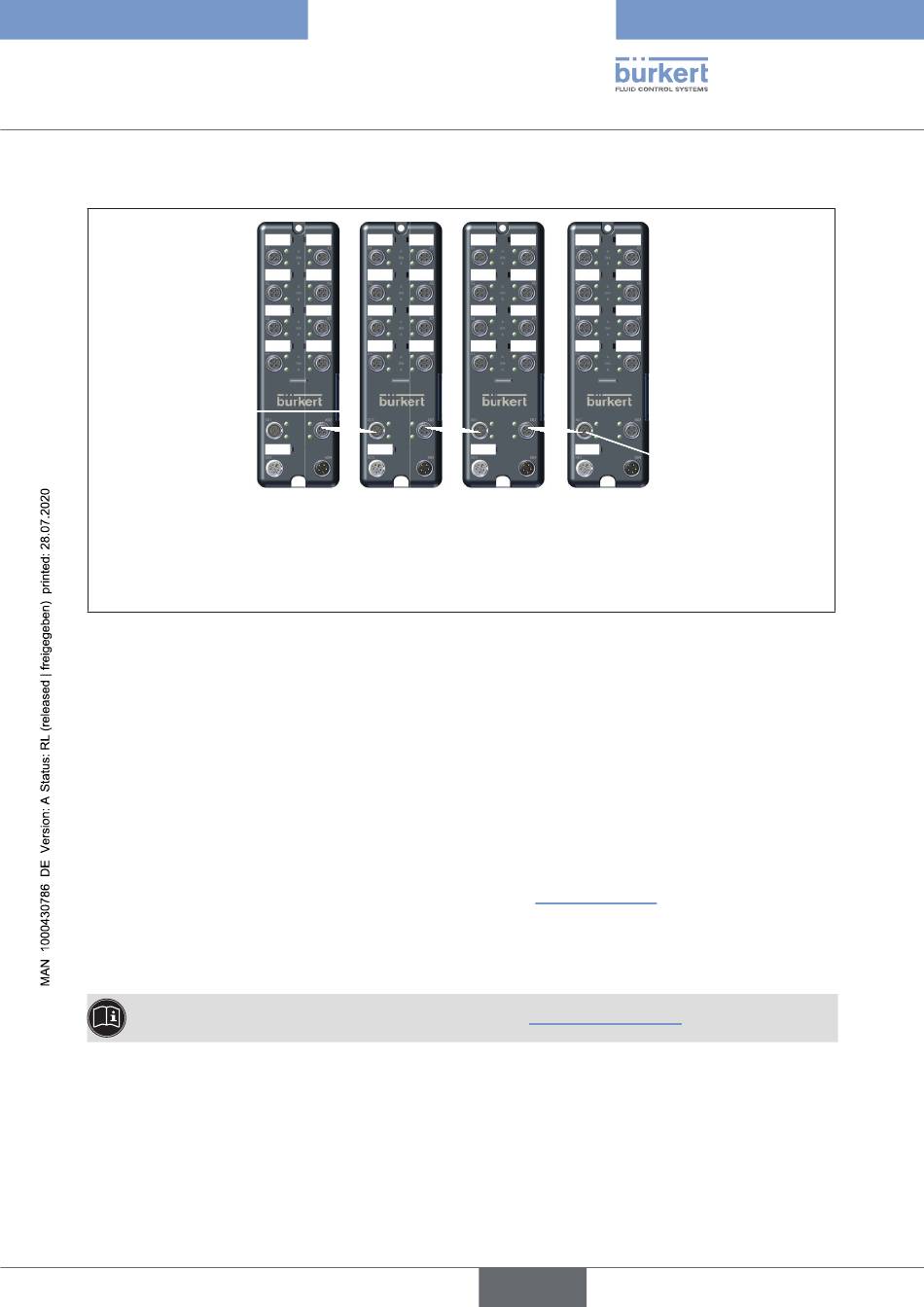

Versorgungsspannung

Versorgung über
A-kodierten Anschluss
max. 4 A.
Umstellung des Schalters
unter der seitlichen Klappe
notwendig.
24 V / 32 A Quelle 1
Unter der hellblauen seitlichen Klappe befindet sich ein Schalter zum Umstellen der Versorgungsspannung
von Anschluss X03 auf Anschluss X01.
Im Auslieferungszustand ist Anschluss X03 aktiviert.
Anschluss X03 ist die L-kodierte 24-V-Versorgung (max. 32 A),
Anschluss X01 ist die A-kodierte 24-V-Versorgung (max. 4 A) mit büS/CANopen.
Wenn beide Versorgungen angeschlossen sind, darf kein Rückfluss über Anschluss X01 entstehen. Der
Rückfluss ist verhindert, wenn über den Schalter Anschluss X03 aktiviert ist (Auslieferungszustand).
Werden die Module nur über Anschluss X01 versorgt, muss der Schalter umgestellt werden.
7.3.3 Externe Sensoren anschließen
→ Siehe Belegung der Anschlüsse X01 (IN), X02 (OUT) in Kapitel „7.3" auf Seite 14.
7.3.4

Abschlusswiderstand

Im büS-Netzwerk bei Bedarf an Anschluss X02 einen Abschlusswiderstand setzen.
Hinweise zur Planung von büS-Netzwerken finden Sie im Verkabelungsleitfaden.
24 V / 32 A Quelle 2
Versorgung über L-kodierten
Anschluss max. 32 A
deutsch
Rückfluss wird durch den
Schalter unter der seitlichen
Klappe verhindert.
Im Auslieferungszustand ist
der Rückfluss verhindert.
