6.3. Aufbau der Schaltung

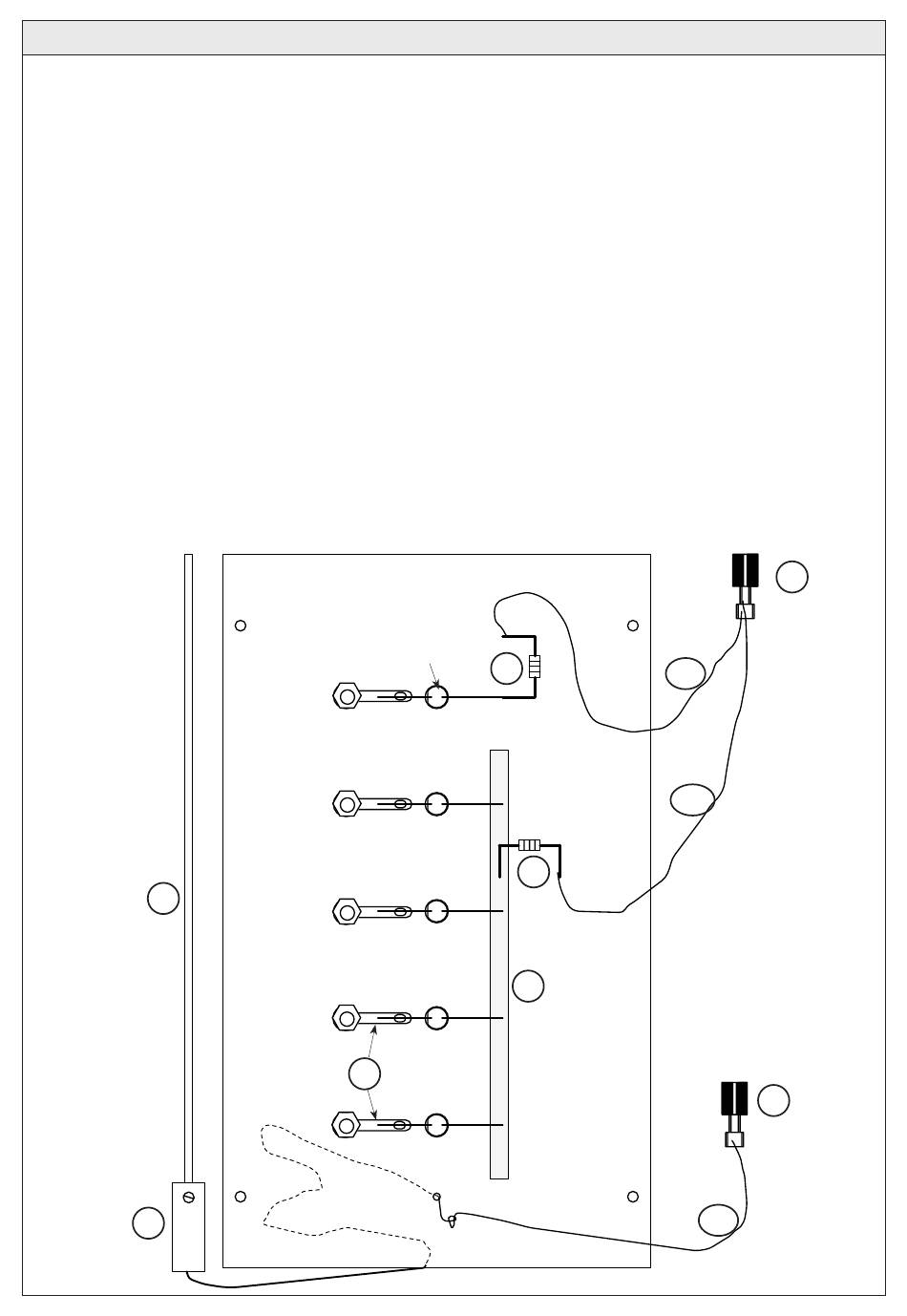

6.3.1 Deckel umdrehen, Lötösen (14) nach Zeichnung nach rechts in Richtung LED's ausrichten und mit den Muttern si-
chern.
6.3.2 Kupferband (6) nach Zeichnung neben den roten LED's aufkleben.
6.3.3 Anschlußfüße der LED's so nach links (Kathode) und rechts (Anode) abwinkeln, dass sie Kontakt zu den Lötösen bzw.
Kupferband bekommen. Die Kathoden der LED's (rot und grün) an den Lötösen anlöten. Die Anoden der roten LED's
auf das Kupferband löten.
6.3.4 Anschlüsse der Widerstände (9) nach Zeichnung abwinkeln. Einen Widerstand an die Anode der grünen LED und den
zweiten Widerstand auf das Kupferband löten.
6.3.5 Dünne Schaltlitze (17) halbieren, Enden abisolieren und verzinnen. Je ein Ende der Kabelhälften (17) nach Zeichnung
an die Widerstände löten. Die beiden freien Enden miteinander verdrillen und an einen Flachstecker (8) löten oder
verklemmen.
6.3.6 Schaltlitze (16) an den Enden abisolieren und verzinnen. Ein Ende an den zweiten Flachstecker (8) löten oder verklem-
men. Vom Flachstecker ausgehend, nach ca. 250 mm einen Knoten in die Schaltlitze machen. Nun die Schaltlitze mit
dem freien Ende so durch die 2mm-Deckelbohrung fädeln, dass der Knoten auf der Seite des Kupferbandes (6) ist.
6.3.7 Das Ende der Schaltlitze abisolieren, in eine Öffnung der Lüsterklemme einstecken und festschrauben. Schweißdraht
(5) in die zweite Öffnung der Lüsterklemme einstecken und festschrauben.
5
7
D104014#1
LED (11)
grün
9
6
14
+ 4,5V
17
17
9
8
8
16
7
