6.2. Montage Gewindeösen und LED's

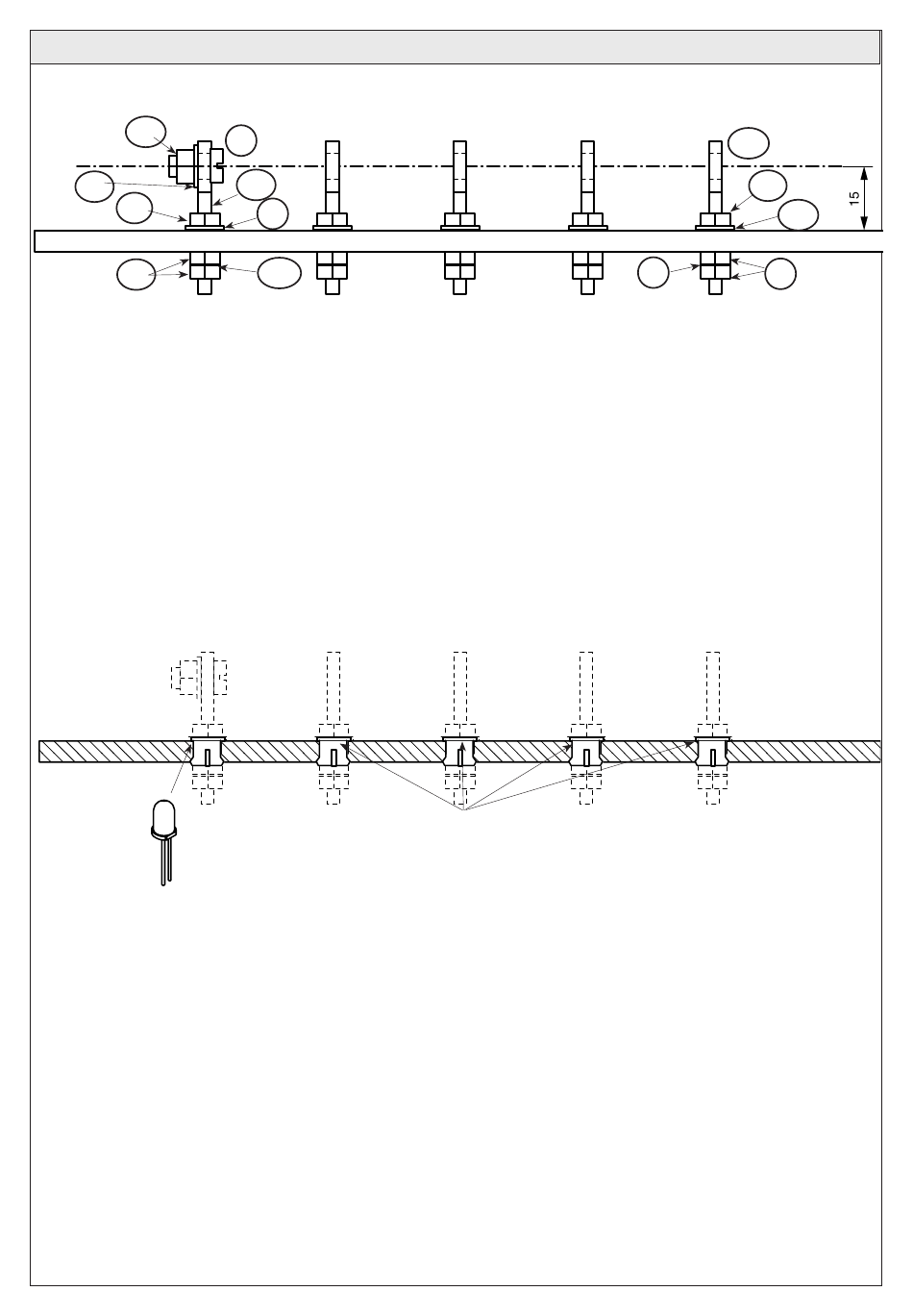

6.2.1 Auf jede Gewindeöse M4 (13) eine Mutter M4 (20) bis zum Ende des Gewindes aufschrauben. Je eine Unterlegscheibe
(22) aufschieben und die Gewindeösen in die 4mm-Bohrungen stecken.
19
21
20
20
6.2.2 Von unten auf jede Gewindeöse M4 (13) eine Mutter M4 (20), eine Lötöse (14) und wieder eine Mutter M4 (20) auf-
schrauben
Hinweis:
Muttern (20) noch nicht fest anziehen!
6.2.5 Schraube M5 (18) mit einer Unterlegscheibe (21) und einer Mutter M5 (19) nach Zeichnung (s. oben) in der Ringöse
(13) befestigen.
6.2.6 Ringschrauben (13) nach Zeichnung (s. oben) so ausrichten, daß die Ösenmitten ca. 15 mm Abstand zur Deckelober-
kante haben.
Hinweis:
Untere Muttern (20) noch nicht fest anziehen! Lötösen werden erst später ausgerichtet
6.2.7 LED-Fassungen (15) von oben in die 6,5mm-Deckelbohrungen stecken.
Hier grüne LED von
unten in die LED-
Fassung stecken.
6.2.8 Grüne LED (11) von unten so in die LED-Fassung stecken, dass die Kathode (abgeflachte Seite) in Richtung Ringöse
(13) zeigt.
6.2.9 Die vier roten LED's (10) ebenso von unten in die LED-Fassungen stecken, dass die Kathode (abgeflachte Seite) in Rich-
tung Ringöse (12) zeigt.
Hinweis:
Position der grünen LED, in Höhe der Gewindeöse (13), nicht verwechseln!
6
18
13
22
14
und mit den unteren Muttern gesichert!
Hier rote LEDs von
unten in die LED-
Fassungen stecken.
13
20
22
14
20
