Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel
mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmit-
tel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und
Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut
und betrieben werden. Für Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Sperrholz
Sperrholz
Sperrholz
Sperrholz
Holzleiste
Holzleiste
Holzleiste
Rundstab
Rundstab
Rundstab
Holzrad
Schrauben
Glaskugel
Bindfaden
1
104.098

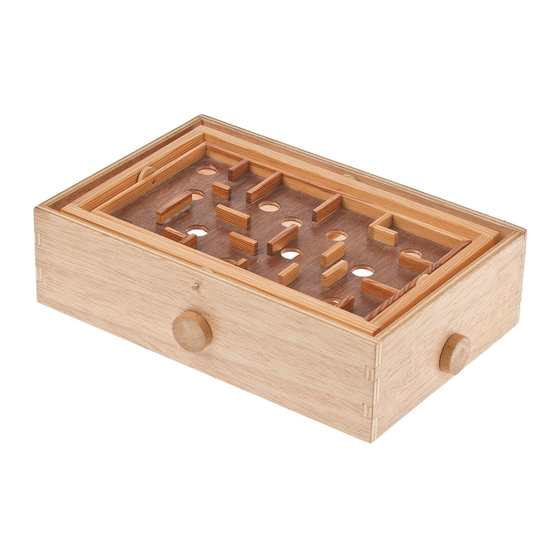

Labyrinth
Hinweis
Stückzahl
2
2
1
1
2
2
6
1
1
1
4
4
1
1
Benötigtes Werkzeug:
Bohrer
Holzleim
Forstnerbohrer
Zirkel
Maße (mm)
300x80x8
200x80x8
240x140x4/5
100x30x4/5
300x20x10
200x20x10
250x10x5
Rahmenleiste+Spielfeld
ø4x100
ø6x350
ø6x250
ø30
ø2,69x9,5
ø15
1000
ø4
ø6
Schleifpapier
Klebeband
ø20
Bleistift
Schere
Bezeichnung
Seitenteil
Seitenteil
Spielfläche
Kleinteile
Rahmenleiste
Rahmenleiste
Rundstab
Rundstab
Rundstab
Steuerung
Steuerung
Spielkugel
Steuerung
Laubsäge
Werkstattfeile
Lineal
Vorstecher
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Werbung
Verwandte Anleitungen für Opitec Labyrinth 104.098
Inhaltszusammenfassung für Opitec Labyrinth 104.098
- Seite 1 Forstnerbohrer Bleistift Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmit- tel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut...
- Seite 2 Bauanleitung 104098 Labyrinth An beiden Enden der Leisten (1+2) einen 8mm breiten Streifen anzeichnen. Diesen Streifen in 5 Teile á 16mm aufteilen. Die Aussparungen der Finger- zinken mit Hilfe einer Laubsäge aussägen. Diese Aussparungen können auch mit einer Feile herausgearbeitet werden. Die Rahmenleisten (1+2) wie abgebildet miteinander verleimen.
- Seite 3 Bauanleitung 104098 Labyrinth ø4 2 Leisten (7) auf 240mm kürzen. Beide Enden mit einer Feile auf 45 ° anschrägen. 2 Leisten (7) auf 140mm kürzen und diese ebenso an den Enden 45° aanschrägen. Auf den beiden 140mm langen Leisten die Mitte anzeichnen und jeweils eine Bohrung ø 4mm durchbohren. Anschließend die Leisten, wie oben gezeigt, zu einem Rahmen verleimen.
- Seite 4 Bauanleitung 104098 Labyrinth ø4 Auf das Sperrholz (4) 4 Holzscheiben ø20mm sowie 4 Abstandshal- Den Rundstab (9) auf 310mm und den Rundstab (10) auf 210mm teraufzeichnen. In der Mitte jeder Holzscheibe eine Bohrung ø4mm kürzen. anbringen. Anschließend die Holzscheiben und die Abstandshalter mit einer Laubsäge aussägen.
- Seite 5 Bauanleitung 104098 Labyrinth Um jede Achse (A) mittig ein ca. 200mm langes Stück Bindfaden 3-4 fach wickeln. Auf der Unterseite des Spielfeldes nach Abbildung die Bindfäden mit Hilfe eines Sperrholzrestes und jeweils einer Schraube befestigen. Hinweis: Durch vorsichtiges Anziehen der Schraube die Bindfadenspannung einstellen!
