Bauanleitung 121.043
Lernprogramm Getriebetechnik Easy
VERSUCHE
4
Das zweistufige Getriebe
Übersetzungen können zwischen zwei Räder nicht beliebig groß sein. Für gewöhnlich wird es nicht größer als 1 : 6 sein. Will man eine größere Über-
setzung verwendet man entweder eine zweite Stufe (insgesamt 4 Zahnräder) oder man greift zum Schneckengetriebe.

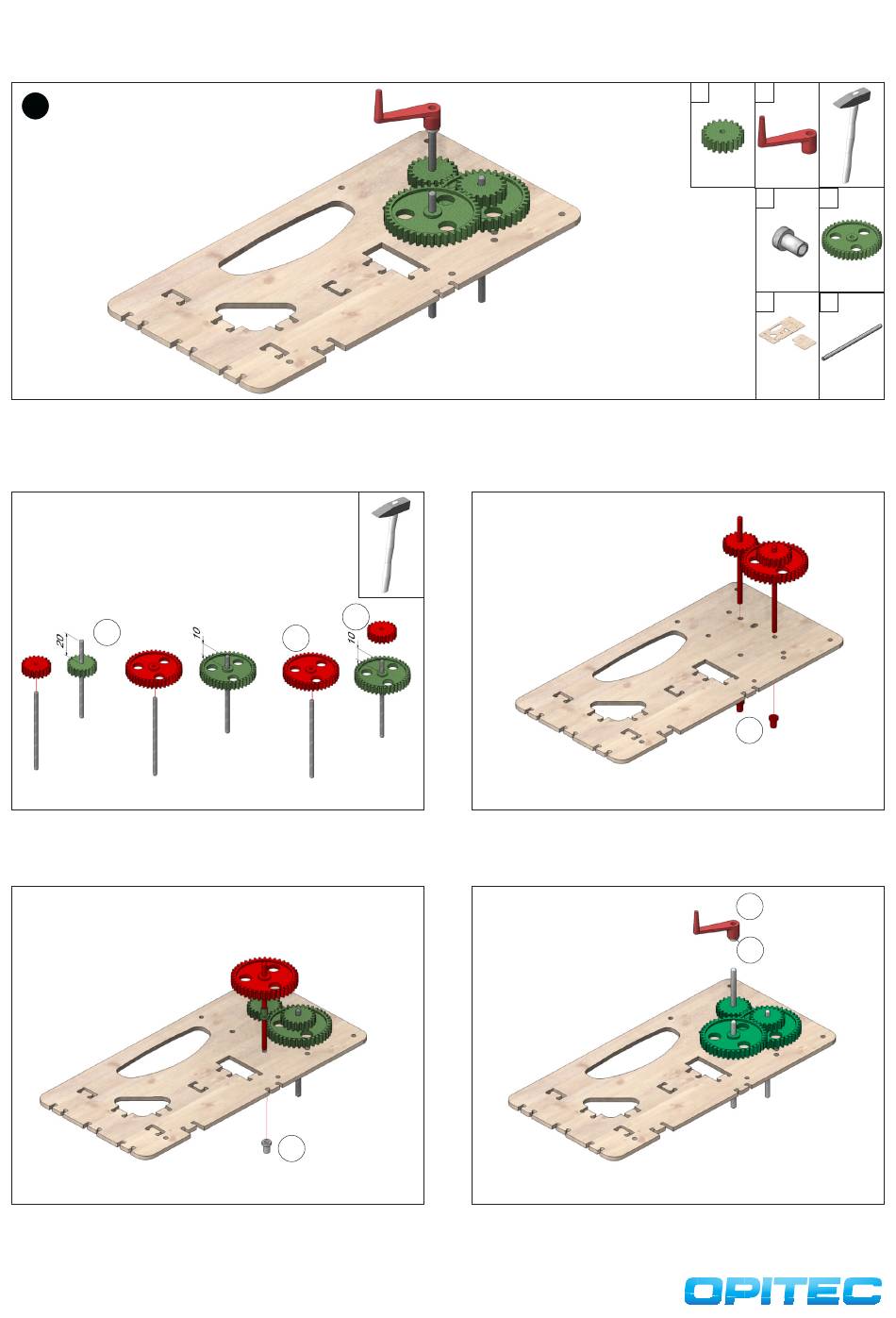

Aufbau:
5
Ein Zahnrad (5) wie abgebildet im 20mm eingerückt auf eine Achse (3)
aufstecken. Ein Zahnrad (4) 10mm eingerückt auf eine Achse (3) aufste-
cken. Gegebenenfalls einen Hammer zur Hilfe nehmen.
Die Achse mit dem zweiten großen Zahnrad (4) wie abgebildet einste-
cken und von unten mit einem Reduzierstück (15) fixieren.
7
5
4
15
Die beiden Achsen mit dem Zahnrad (5) und dem Doppelzahnrad (4/5)
wie abgebildet in die Grundplatte einstecken und von unten mit jeweils
einem Reduzierstück fixieren.
Ein Reduzierstück (15) von unten in die Kurbel (9) einstecken und diese
wie abgebildet auf die Achse (3) aufstecken. Fertig!
5
9
2x
4
15
5x
1
3
3x
15
9
15
2x
